像素布局
RGB垂直条状
显示区域 521.28(H)×293.22(V) mm外观尺寸 550(H)×325(V)×16.13(D) mm
面板重量 2.57/2.63Kgs (Typ./Max.)表面处理 Hard coating (6H)
面板亮度 250 cd/m² (Typ.)对比度 1000:1 (Typ.) (TM)
可视角度 85/85/80/80 (Typ.)(CR≥10)  工作模式 TN，常白显示，透射式
视角方向 -反应时间 5 (Typ.)(Tr+Td) ms
显示颜色 16.7M, 72% NTSC触摸屏 投射电容触摸屏, 光学贴合, I²C/USB
-
功率消耗
20.9W
光源类型 4 strings WLED, 无驱动
工作频率 60Hz-
面板应用
- 信号接口
-
LVDS (2 ch, 8-bit) , 30 pins , 端子
- 工作环境
- 工作温度 0 ~ 50 °C, 存储温度 -20 ~ 60 °C

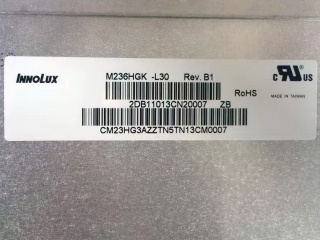

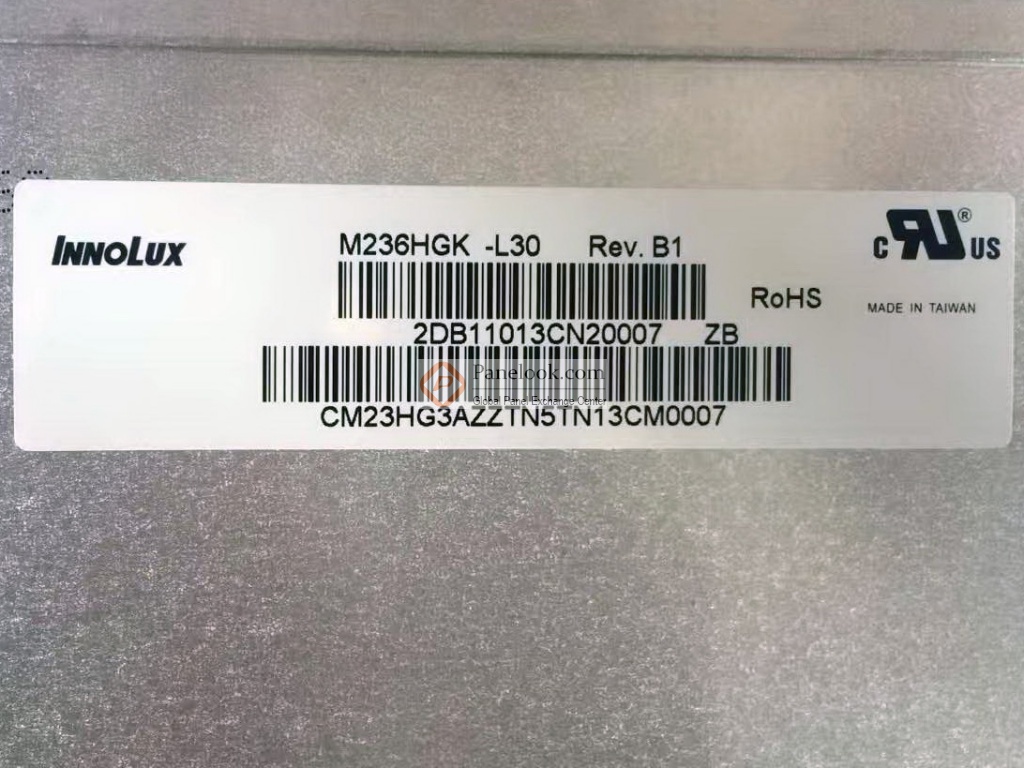

群创液晶模组M236HGK-L30规格书
| |
规格书 |
版本号 |
规格书语言 |
文件大小 |
页数 |
原厂发布日期 |
最新 |
|
|
M236HGK-L30规格书 |
Ver2.0 |
English |
1.3 M |
37 |
2014-2-25 |
最新 |
|
群创液晶模组M236HGK-L30验货标准(IIS)
群创液晶模组M236HGK-L30综述

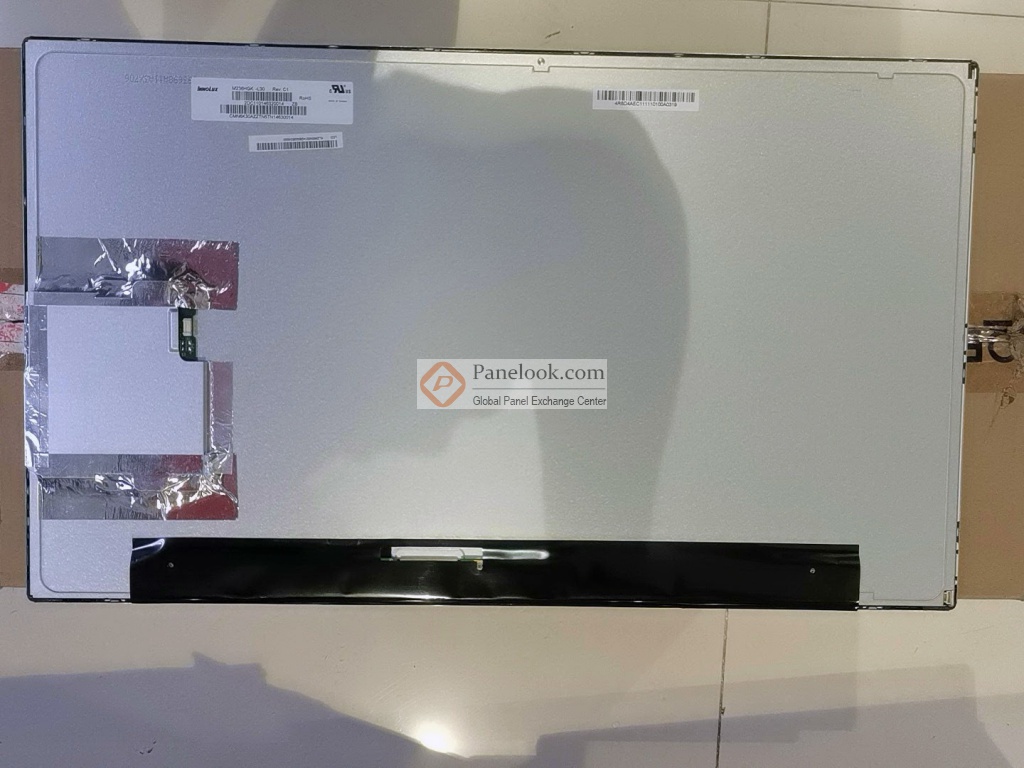

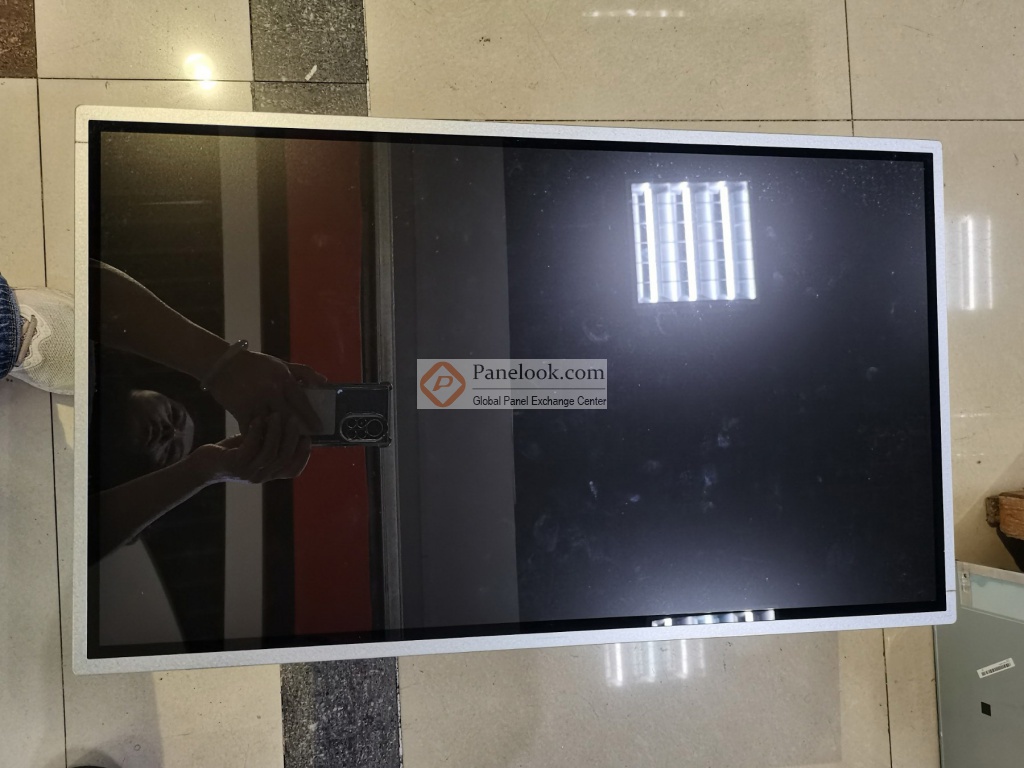

M236HGK-L30是群创 (Innolux)推出的一款23.6吋a-Si TFT-LCD液晶模组产品，它装配有WLED背光，无背光驱动，投射电容触摸屏, 光学贴合。此产品工作温度为 0 ~ 50°C，存储温度为 -20 ~ 60°C。它的典型特征屏库总结为: 带触摸屏，白光LED背光，端子倒装， InnoTouch I, OGS。基于它的特征屏库推荐此型号应用于电脑显示器等产品。根据屏库掌握的情报此产品于2013年Q3量产，当前生产状态为已停产。目前此型号在屏库上有1条现货信息、0家供应商信息，交易氛围清淡。屏库于2014年03月05日对此型号首次建立参数，并于2024年11月19日对参数进行了最后更新。根据群创 (Innolux)于2014年2月25日发布的版本号为Ver2.0的产品规格书，M236HGK-L30显示分辨率为1920(RGB)×1080 (FHD)，宽高比为16:9 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为521.28(宽)×293.22(高) mm，外观尺寸为550(宽)×325(高)×16.13(厚) mm，可视尺寸为535.08(宽)×307.02(高) mm，表面处理为Hard coating (6H)，产品净重2.57/2.63Kgs (Typ./Max.)。背光方面此产品采用了4 strings WLED发光的侧入式光源(左边)，不含背光驱动。M236HGK-L30采用了LVDS (2 ch, 8-bit)信号接口，总共30 pins，采用端子连接，驱屏电压为5.0V (Typ.)。它的典型垂直刷新率Fv为60Hz。屏库上标注的生产状态仅供参考，不应作为用户的决策依据。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！如果开发新产品想采用此液晶模组，关于M236HGK-L30的最新的生产状态信息和技术信息，屏库®建议您咨询群创 (Innolux)。
|
