| 制造商 | 京东方 (BOE) | 型号 | HM236WU1-300 |
|---|---|---|---|
| 对角尺寸 | 23.6英寸 | 类型 | a-Si TFT-LCD, 液晶模组 |
| 显示区域 | 521.28(W)×293.22(H) mm | 外观尺寸 | 544.8(W)×320.5(H)×9.6(D) mm |
| 像素排列 | RGB垂直条状 | 解析度 | 1920(RGB)×1080, FHD, 16:9 |
| 面板重量 | 2.20Kgs (Typ.) | 表面处理 | 雾面 (Haze 25%)，Hard coating (3H) |
| 显示亮度 | 300 cd/m² (Typ.) | 对比度 | 1000:1 (Typ.) (透射) |
| 推荐视向 | 6 o'clock | 响应时间 | 1.5/3.5 (Typ.)(Tr/Td) ms |
| 可视角度 | 85/85/80/80 (Typ.)(CR≥10)  |
显示模式 | TN，常白显示，透射式 |
| 支持颜色 | 16.7M, 72% NTSC | 应用产品 | |
| 功率消耗 | 21.4/23.4W (Typ./Max.) | 光源类型 | 4 strings WLED, 30K小时, 无驱动 |
| 刷新率 | 60Hz | 触摸技术 | 无触摸 |
| 接口类型 | 30 pins LVDS (2 ch, 8-bit) , 端子 | ||
| 电压供应 | 5.0V (Typ.) | ||
| 应用环境 | 工作温度 0 ~ 50 °C , 存储温度 -20 ~ 60 °C | ||
广州市
上海市
广州市
深圳市
深圳市
深圳市
广州市
| 规格书 | 版本号 | 规格书语言 | 文件大小 | 页数 | 原厂发布日期 | 最新 | ||
|---|---|---|---|---|---|---|---|---|
|
HM236WU1-300规格书 | Rev.A | English | 1 M | 30 | 2013-4-22 | 最新 | |
|
HM236WU1-300规格书 | Rev.A | English | 989.2 K | 30 | 2012-2-21 | ||
|
|
HM236WU1-300规格书 | Rev.P0 | English | 1 M | 30 | 2011-11-3 |

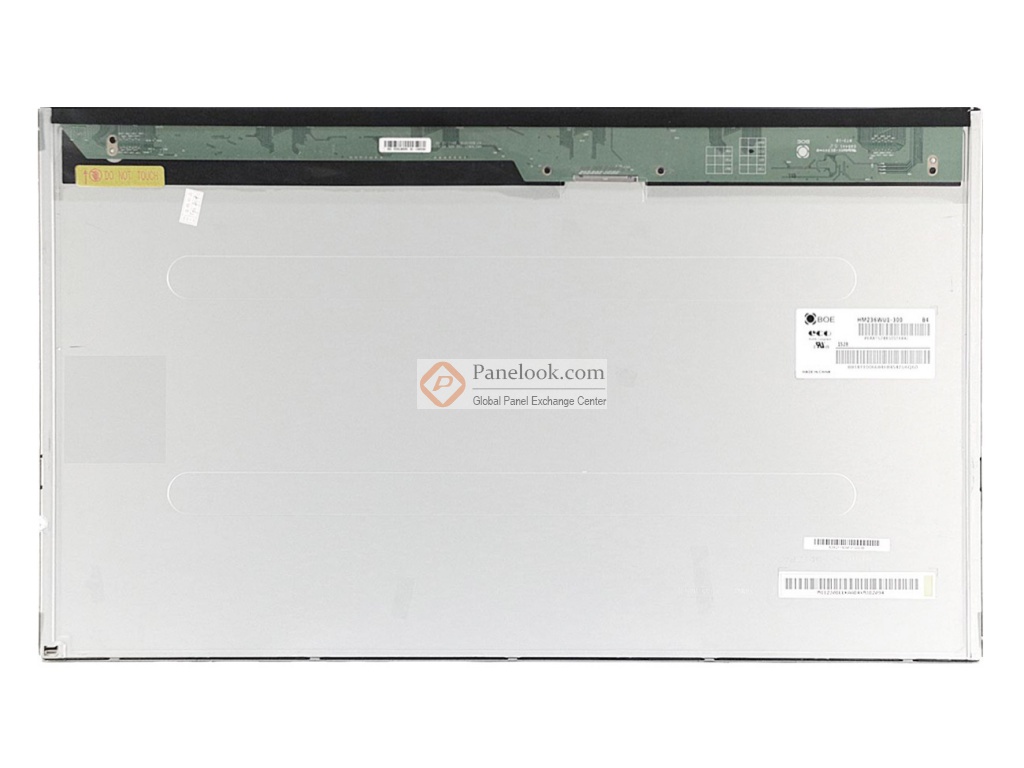

HM236WU1-300是京东方科技集团股份有限公司 (京东方，BOE) 推出的一款采用a-Si TFT-LCD技术的23.6英寸液晶模组产品，它装配有WLED背光，无背光驱动，无触摸。根据京东方 (BOE)于2013年4月22日发布的版本号为Rev.A的产品规格书，HM236WU1-300显示分辨率为1920(RGB)×1080 (FHD)，宽高比为16:9 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为521.28×293.22 (宽×高) mm，可视尺寸为525.22×297.22 (宽×高) mm，外观尺寸为544.8×320.5 (宽×高)×9.6(厚) mm，表面处理为雾面 (Haze 25%)，Hard coating (3H)，产品净重2.20Kgs (Typ.)。背光方面此产品采用了4 strings WLED发光的侧入式光源(底部)，光源的使用寿命为30K小时，不含背光驱动。HM236WU1-300采用了LVDS (2 ch, 8-bit)信号接口，总共30 pins，采用端子连接，驱屏电压为5.0V (Typ.)。它的典型垂直刷新率Fv为60Hz。如果开发新产品想采用HM236WU1-300液晶模组，屏库®建议您向京东方 (BOE)或其代理商了解关于HM236WU1-300的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！根据屏库掌握的情报此产品于2012年Q2量产，于2022年Q3停产，当前生产状态为已停产。目前HM236WU1-300在屏库上有8条现货信息、8家供应商信息，交易氛围十分活跃。屏库于2012年12月17日对此型号首次建立参数，并于2023年09月05日对参数进行了最后更新。它的工作温度为 0 ~ 50°C，存储温度为 -20 ~ 60°C。基于它白光LED背光，端子正装，表面雾面等特征，此型号推荐使用于电脑显示器。
