| 品牌 |
|---|
| 屏幕尺寸 |
| 分辨率 |
| 显示区域 |
| 屏幕重量 |
| 屏幕亮度 |
| 推荐视向 |
| 可视角度 |
| 颜色数量 |
| 功率消耗 |
| 刷新频率 |
| 群创 (Innolux) |
| 23.6英寸 |
| 1920(RGB)×1080, FHD, 16:9 |
| 521.28×293.22 mm (H×V) |
| 2.31±0.11Kgs |
| 250 cd/m² (Typ.) |
| 全视角 |
89/89/89/89 (Typ.)(CR≥10)  |
| 16.7M, 72% NTSC |
| 20.3W (Max.) |
| 60Hz |
| 型号名称 |
| 面板类型 |
| 像素布局 |
| 外观尺寸 |
| 表面处理 |
| 对比度 |
| 光学模式 |
| 响应速度 |
| 适用于 |
| 背光系统 |
| 触摸功能 |
| M236HJJ-L30 | |
| a-Si TFT-LCD, 液晶模组 | |
| RGB垂直条状 | |
| 544.8×320.5×11.5 mm (H×V×D) | |
| 雾面 (Haze 3%)，Hard coating (3H) | |
| 3000 : 1 (Typ.) (透射) | |
| Super MVA，常黑显示，透射式 |
|
| 10 (Typ.)(G to G) ms | |
| |
|

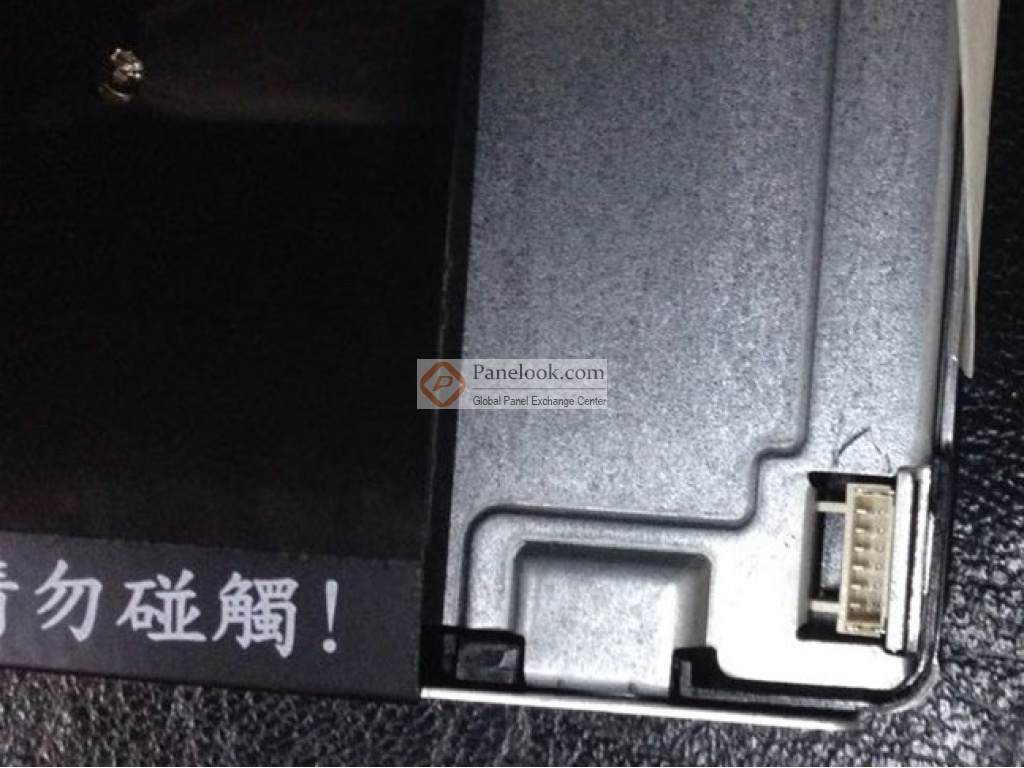

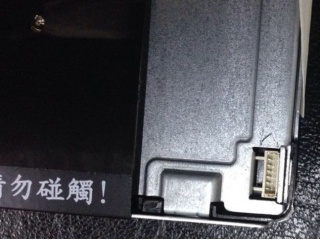

| 4 strings WLED, 30K小时, 无驱动 | |
| 无触摸 |
| 信号类型 |
|---|
| 电压供应 |
| 最大额定 |
| LVDS (2 ch, 8-bit) , 30 pins , 端子 |
| 5.0V (Typ.) |
| 存储温度 -20 ~ 60 °C 工作温度 0 ~ 50 °C |
东莞市
上海市
| 规格书 | 版本号 | 规格书语言 | 文件大小 | 页数 | 原厂发布日期 | 最新 | ||
|---|---|---|---|---|---|---|---|---|
|
M236HJJ-L30规格书 | Ver2.0 | English | 1.5 M | 33 | 2014-4-1 | 最新 | |
|
|
M236HJJ-L30规格书 | Ver1.1 | English | 1.4 M | 32 | 2014-2-1 | ||
|
M236HJJ-L30规格书 | Ver1.0 | English | 1.2 M | 31 | 2013-12 |
| IIS对应检验产品 | 原厂等级 (坏点数量) | MURA判定 | 通用等级 | 版本号 | 原厂发布日期 | ||
|
All Monitor Series | VIP会员可看 |
VIP会员可看 | A- Grade | Ver1.0A | 2013-3-5 | IIS下载 |
|
All Monitor Series | VIP会员可看 |
VIP会员可看 | A- Grade | Ver1.0A | 2011-7-20 | IIS下载 |
|
All Monitor Series | VIP会员可看 |
VIP会员可看 | B Grade | Ver1.0A | 2011-7-20 | IIS下载 |
|
All Monitor Series | VIP会员可看 |
VIP会员可看 | C Grade | Ver1.0A | 2011-7-20 | IIS下载 |
|
All Monitor Series | VIP会员可看 |
VIP会员可看 | B- Grade | Ver1.0A | 2011-7-20 | IIS下载 |
|
All Monitor Series | VIP会员可看 |
VIP会员可看 | A Grade | Ver1.0A | 2011-7-20 | IIS下载 |

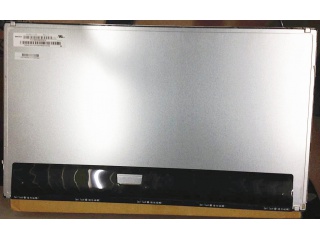

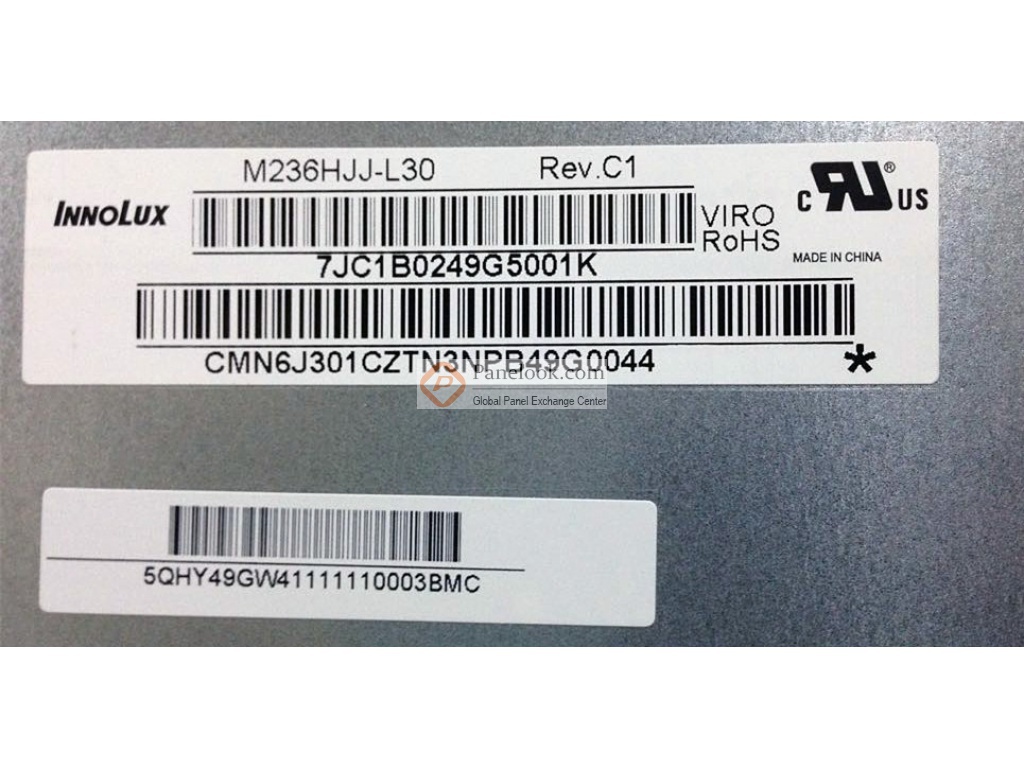

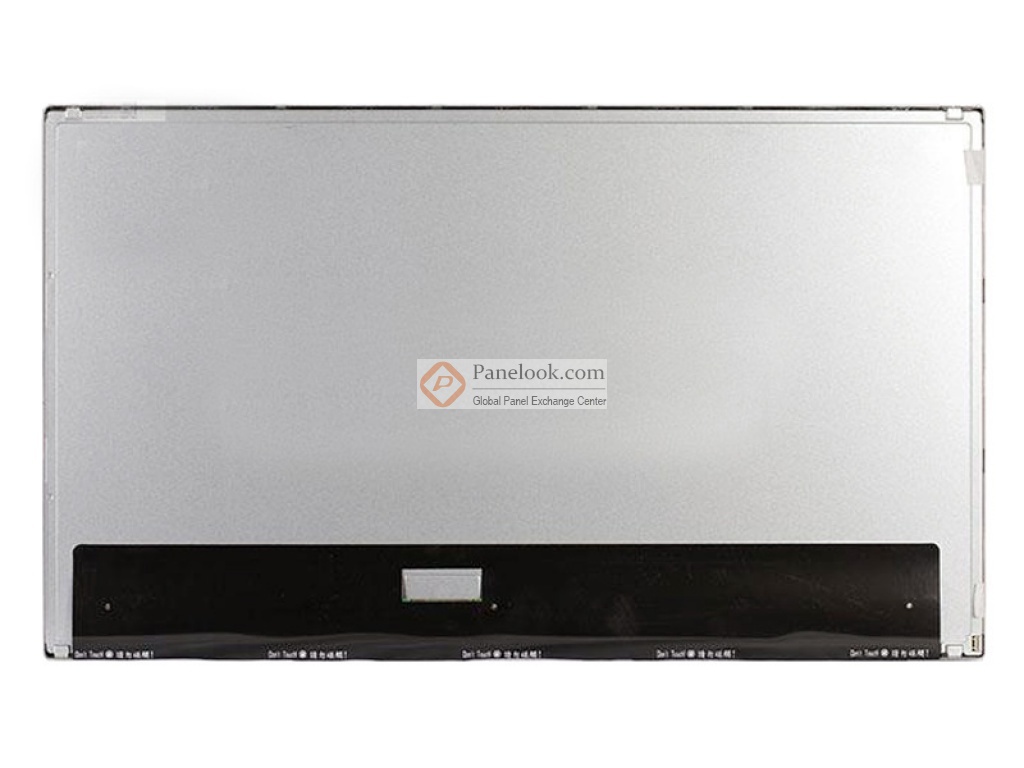

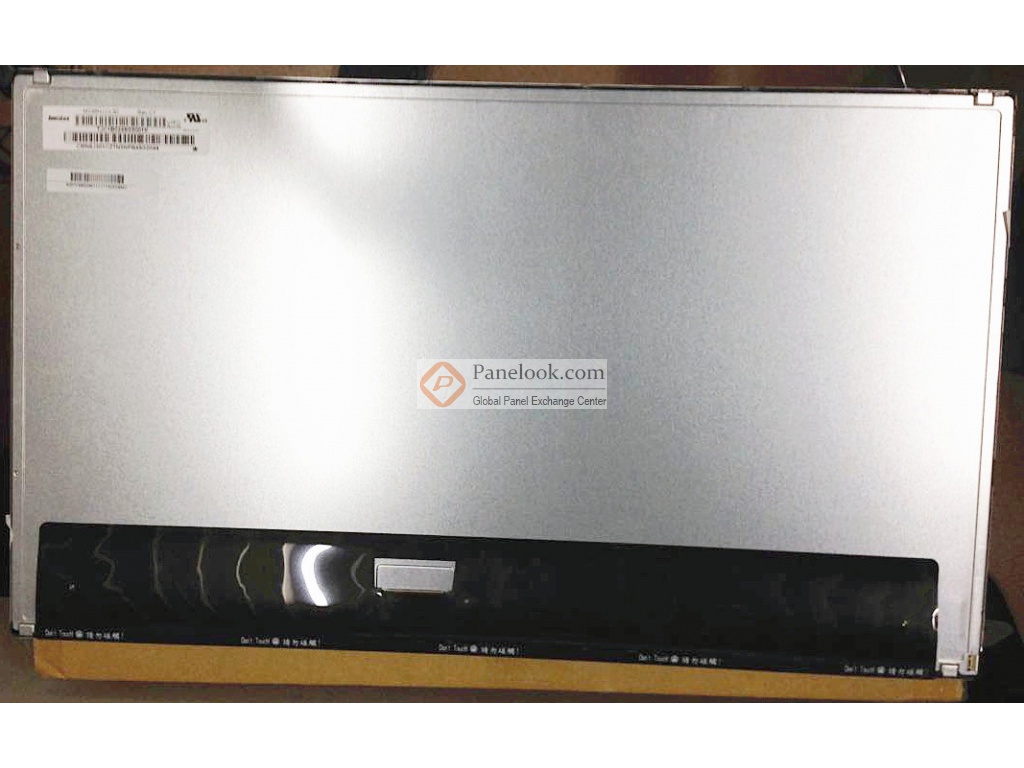

M236HJJ-L30是群创光电股份有限公司 (群创，Innolux) 推出的一款采用a-Si TFT-LCD技术的23.6英寸液晶模组产品，它装配有WLED背光，无背光驱动，无触摸。根据群创 (Innolux)于2014年4月1日发布的版本号为Ver2.0的产品规格书，M236HJJ-L30显示分辨率为1920(RGB)×1080 (FHD)，宽高比为16:9 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为521.28×293.22 (宽×高) mm，可视尺寸为525.22×297.22 (宽×高) mm，外观尺寸为544.8×320.5 (宽×高)×11.5(厚) mm，表面处理为雾面 (Haze 3%)，Hard coating (3H)，产品净重2.31±0.11Kgs。背光方面此产品采用了4 strings WLED发光的侧入式光源(左边)，光源的使用寿命为30K小时，不含背光驱动。M236HJJ-L30采用了LVDS (2 ch, 8-bit)信号接口，总共30 pins，采用端子连接，驱屏电压为5.0V (Typ.)。它的典型垂直刷新率Fv为60Hz。如果开发新产品想采用M236HJJ-L30液晶模组，屏库®建议您向群创 (Innolux)或其代理商了解关于M236HJJ-L30的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！根据屏库掌握的情报此产品于2014年Q2量产，当前生产状态为已停产。目前M236HJJ-L30在屏库上有2条现货信息、2家供应商信息，交易氛围清淡。屏库于2014年06月11日对此型号首次建立参数，并于2024年12月10日对参数进行了最后更新。它的工作温度为 0 ~ 50°C，存储温度为 -20 ~ 60°C。基于它白光LED背光，端子倒装，表面雾面， TCO 6.0 Compliance等特征，此型号推荐使用于电脑显示器。
