像素布局 RGB垂直条状
- 显示区域216.96(H)×135.6(V) mm
- 外观尺寸228.6(H)×149.2(V)×4.4(D) mm
- 面板重量155g (Max.)
- 表面处理雾面，Hard coating (3H)
- 面板亮度330 cd/m² (Typ.)
- 对比度 600:1 (Min.) (TM)
- 可视角度80/80/80/80 (Typ.)(CR≥10)
- 工作模式ADS，常黑显示，透射式
- 视角方向全视角
- 反应时间25 (Typ.)(Tr+Td) ms
- 显示颜色16.7M, 50% NTSC
- 触摸屏无触摸
- 功率消耗
3.0/3.5W (Typ./Max.)
- 光源类型6S6P WLED, 15K小时, 无驱动
- 工作频率60Hz
-
面板应用
- 信号接口
-
MIPI (4 data lanes) , 39 pins , 端子
- 工作环境
- 工作温度 0 ~ 50 °C, 存储温度 -20 ~ 60 °C
京东方液晶模组TV101WXM-NP0规格书
| |
规格书 |
版本号 |
规格书语言 |
文件大小 |
页数 |
原厂发布日期 |
最新 |
|
|
TV101WXM-NP0规格书 |
Rev.0 |
English |
1.5 M |
35 |
2015-1-23 |
最新 |
|
京东方液晶模组TV101WXM-NP0验货标准(IIS)
京东方液晶模组TV101WXM-NP0概况

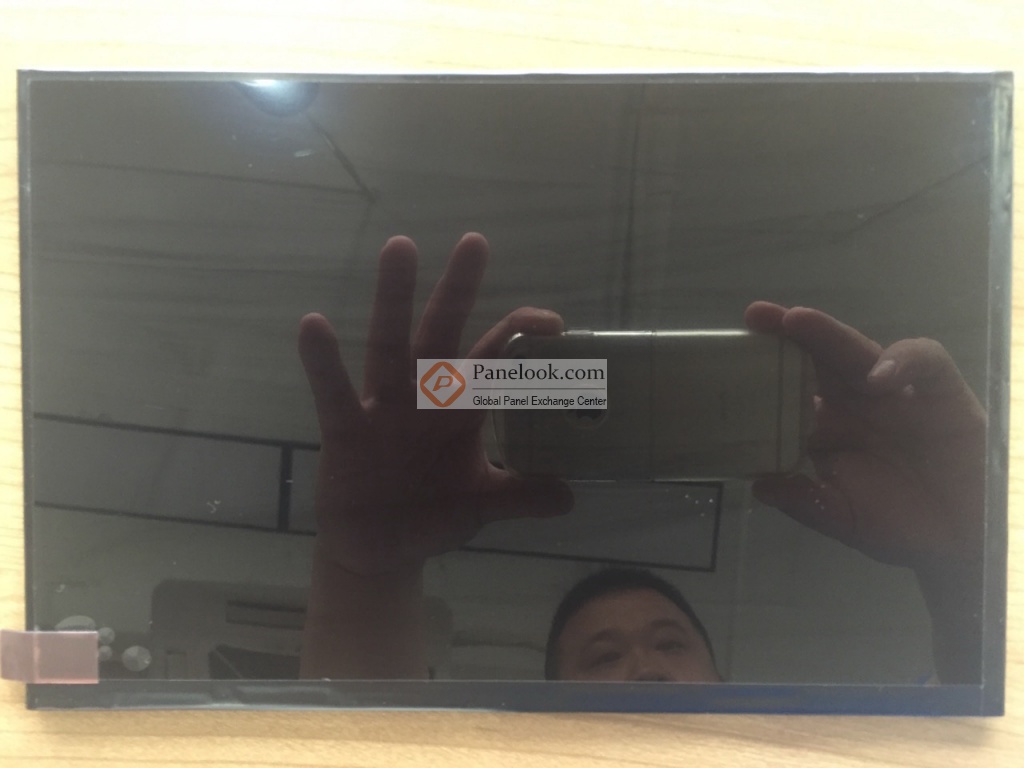

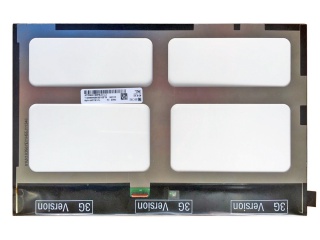

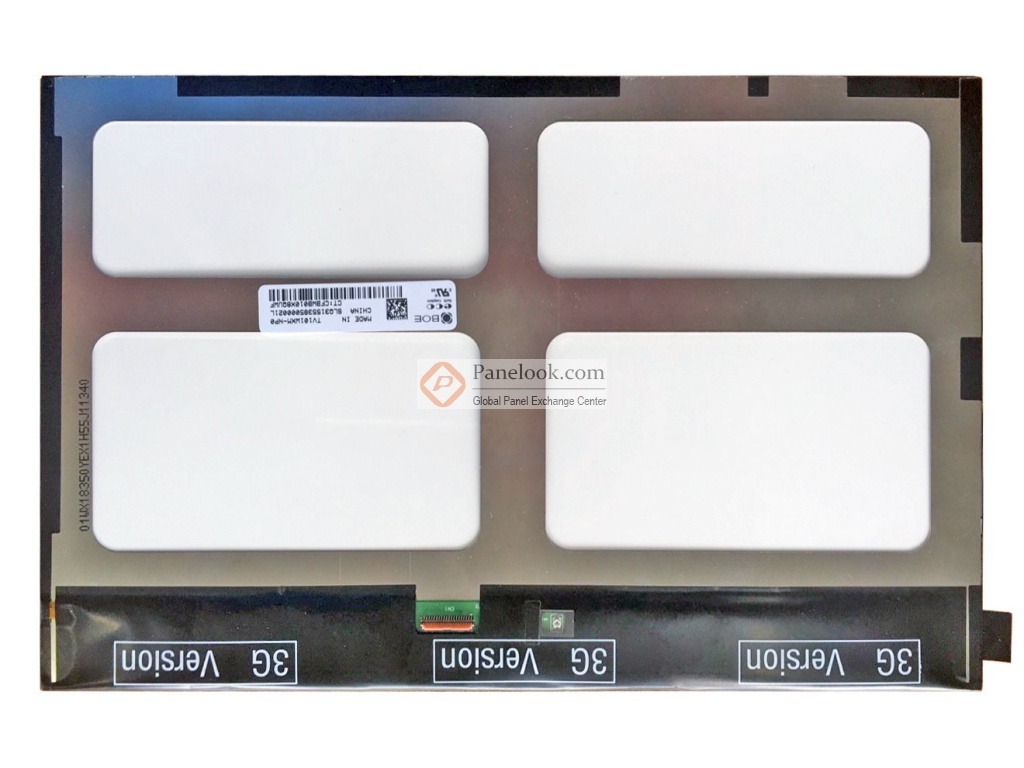

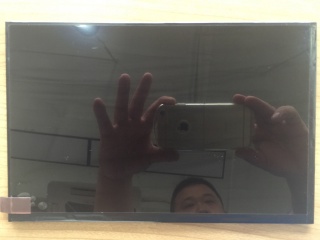

TV101WXM-NP0是京东方 (BOE)推出的一款10.1吋a-Si TFT-LCD液晶模组产品，它装配有WLED背光，无背光驱动，无触摸。此产品工作温度为 0 ~ 50°C，存储温度为 -20 ~ 60°C。它的典型特征屏库总结为: 白光LED背光，端子正装，表面雾面。基于它的特征屏库推荐此型号应用于平板电脑等产品。根据屏库掌握的情报此产品于2015年Q2量产，当前生产状态为已停产。目前此型号在屏库上有0条现货信息、0家供应商信息，交易氛围清淡。屏库于2016年12月06日对此型号首次建立参数，并于2024年02月16日对参数进行了最后更新。根据京东方 (BOE)于2015年1月23日发布的版本号为Rev.0的产品规格书，TV101WXM-NP0显示分辨率为1280(RGB)×800 (WXGA)，宽高比为16:10 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为216.96(宽)×135.6(高) mm，外观尺寸为228.6(宽)×149.2(高)×4.4(厚) mm，表面处理为雾面，Hard coating (3H)，产品净重155g (Max.)。背光方面此产品采用了6S6P WLED发光的侧入式光源，光源的使用寿命为15K小时，不含背光驱动。TV101WXM-NP0采用了MIPI (4 data lanes)信号接口，总共39 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。屏库上标注的生产状态仅供参考，不应作为用户的决策依据。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！如果开发新产品想采用此液晶模组，关于TV101WXM-NP0的最新的生产状态信息和技术信息，屏库®建议您咨询京东方 (BOE)。
|
