京东方液晶模组TV101WXM-NL9概况-全球液晶屏交易中心-屏库

人气指数：3940 2024-02-16 13:07

京东方液晶模组TV101WXM-NL9主要参数

现货数量
3000片
长期卖家
1个
求购数量
暂无
生产状态
已停产

客户发样
2018,Q4
开始量产
2019,Q1
最后下单
--
最后出货
--

生产信息仅供参考，请与原厂或代理商确认。

面板品牌
面板尺寸
像素数量
显示区域
面板重量
面板亮度
可视角度
视角方向
显示颜色
工作频率
功率消耗

京东方 (BOE)

10.1英寸

800(RGB)×1280, WXGA, 10:16

135.36(H)×216.576(V) mm

150g (Typ.)

350 cd/m² (Typ.)

80/80/80/80 (Typ.)(CR≥10)

全视角

16.7M, 60% NTSC

60Hz

2.06W (Max.)

面板型号

面板类型

像素布局

外观尺寸

表面处理

对比度

工作模式

反应时间

面板应用

触摸屏

灯管类型

TV101WXM-NL9
a-Si TFT-LCD, 液晶模组
RGB垂直条状
142(H)×228.5(V)×4.5(D) mm
雾面 (Haze 25%)
1000:1 (Typ.) (透射)
HADS，常黑显示，透射式
30 (Typ.)(Tr+Td) ms

无触摸
7S4P WLED, 无驱动

信号接口
驱屏电压
工作环境

MIPI (4 data lanes) , 39 pins , 端子

1.8/3.3V (Typ.)(IOVCC/VDD)

工作温度: -20 ~ 60 °C, 存储温度: -40 ~ 80 °C

共1条现货>>

京东方液晶模组TV101WXM-NL9 VIP卖家现货

西美实业（深圳）有限公司

第5年

共1个供应商>>

京东方液晶模组TV101WXM-NL9 VIP供应商

深圳市永兴盛科技有限公司

第13年

TV101WXM-NL9 长期供应贸易

深圳市

京东方液晶模组TV101WXM-NL9规格书

	规格书	版本号	规格书语言	文件大小	页数	原厂发布日期	最新
	TV101WXM-NL9规格书	Ver0.1	English	1.4 M	37	2018-11-23	最新	付费下载

京东方液晶模组TV101WXM-NL9验货标准(IIS)

	IIS对应检验产品	原厂等级 (坏点数量)	MURA判定	通用等级	版本号	原厂发布日期
	10.1 TFT-LCD Module	VIP会员可看	VIP会员可看	A Grade	Rev.0	2018-06-07	IIS下载

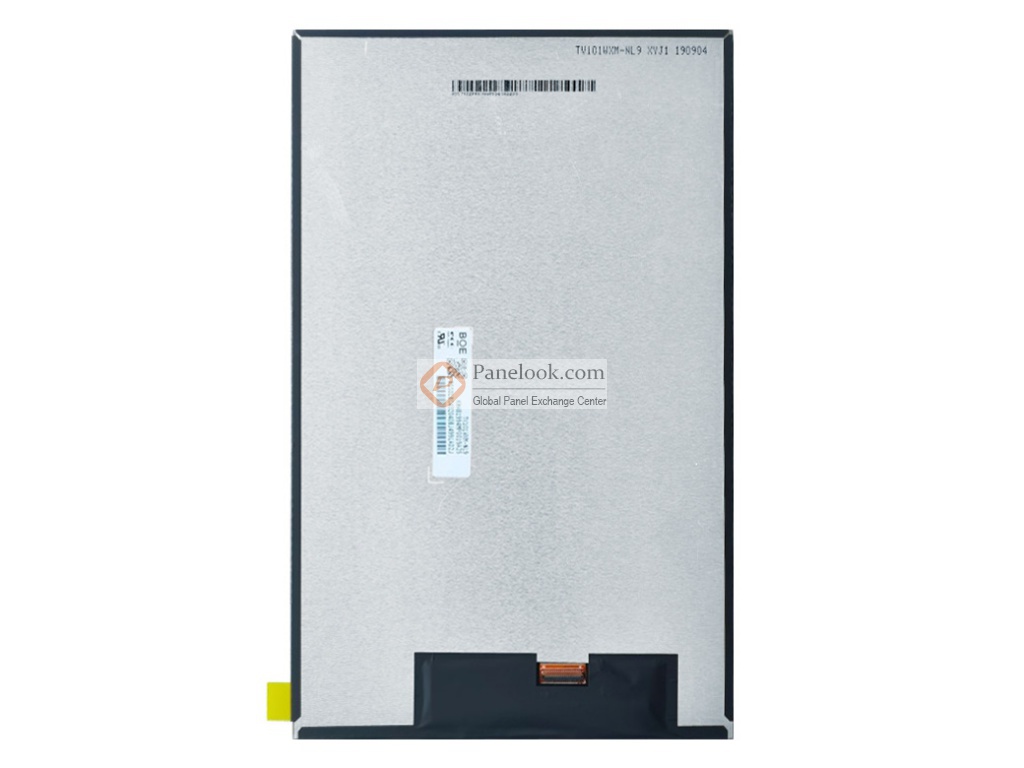

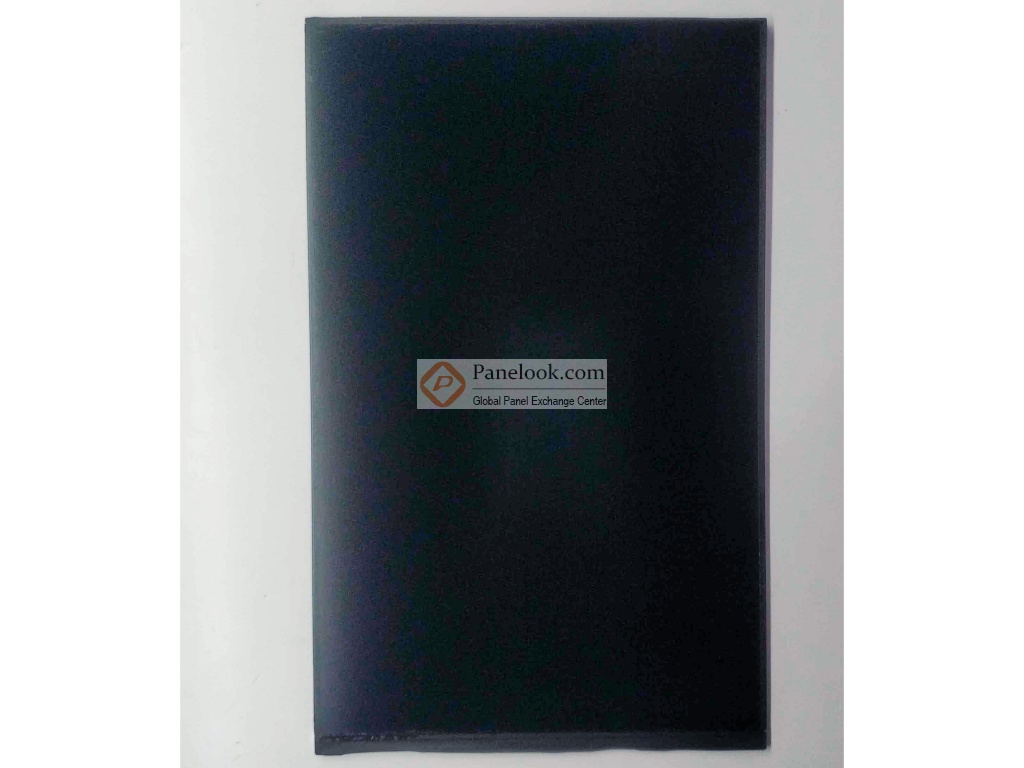

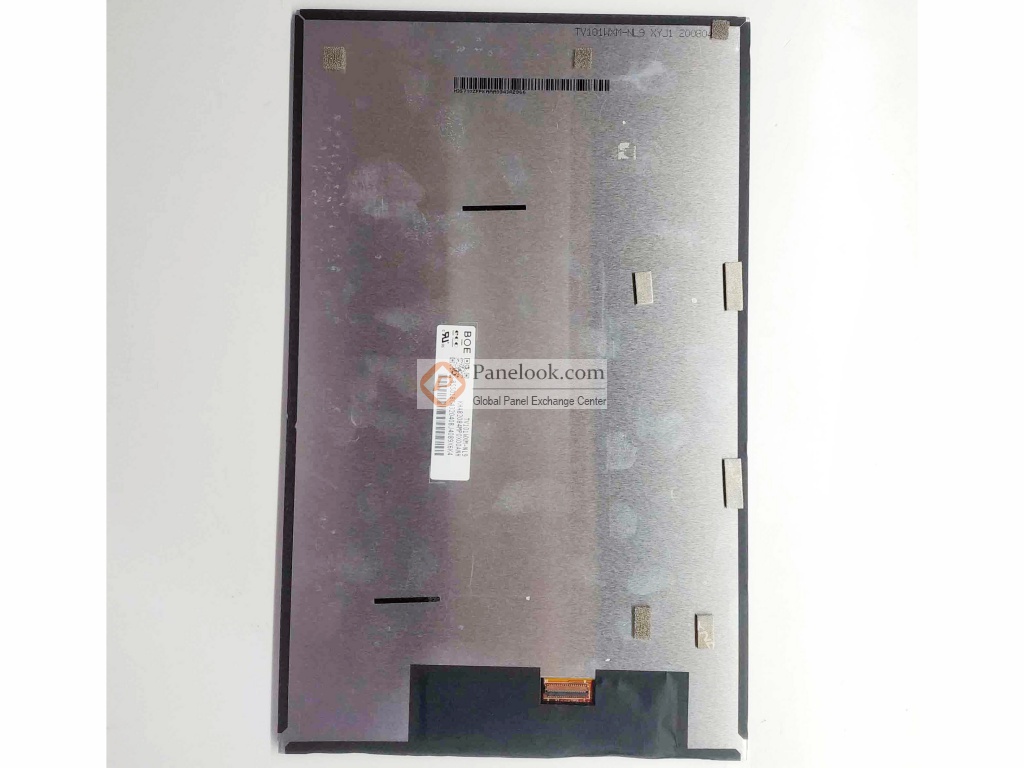

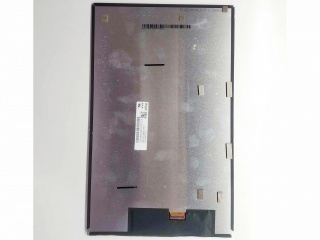

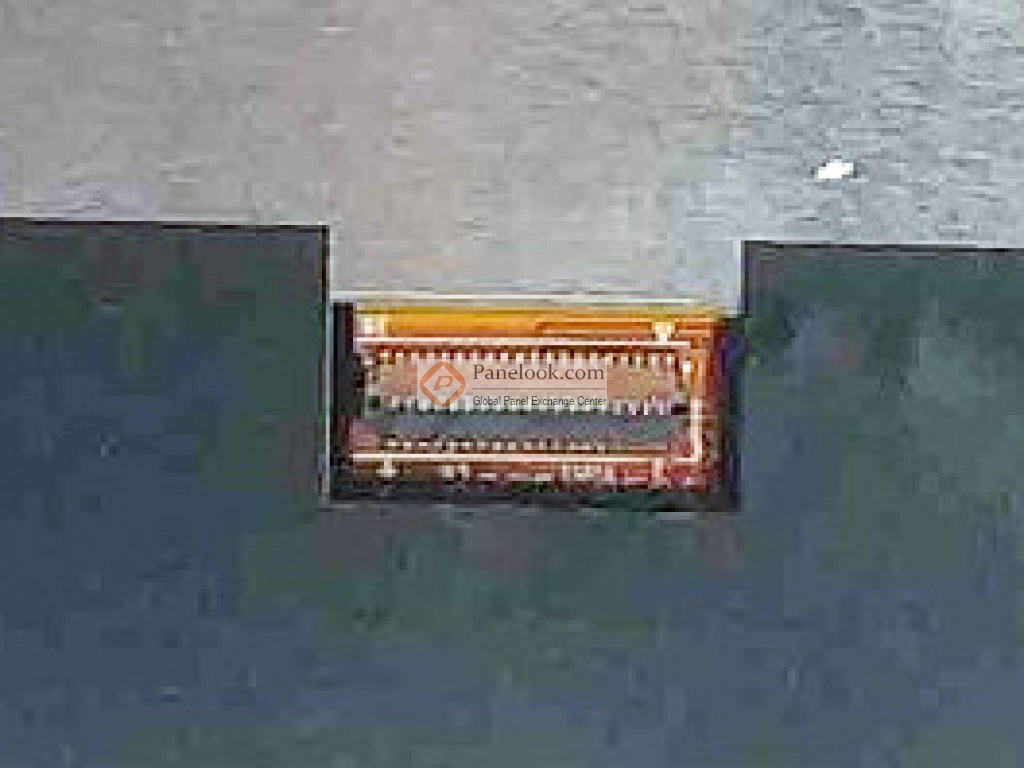

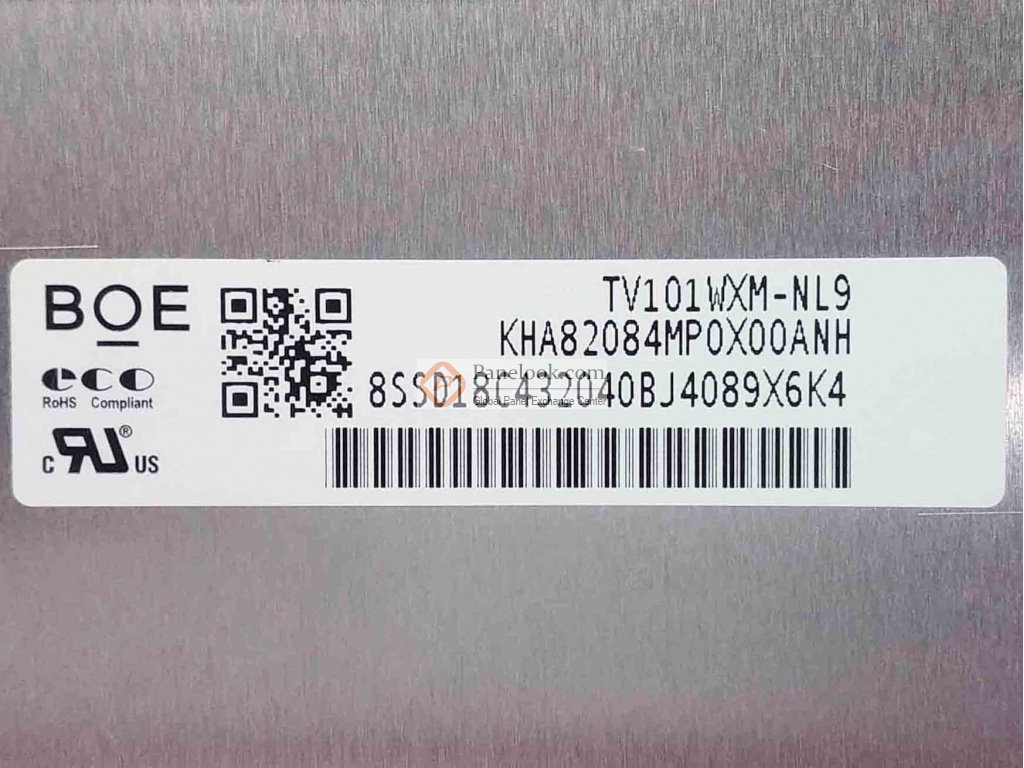

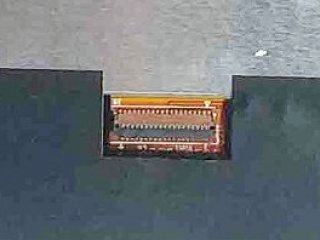

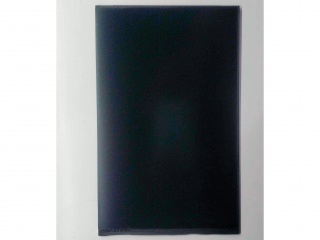

京东方液晶模组TV101WXM-NL9图片

京东方液晶模组TV101WXM-NL9摘要

京东方 (BOE) 推出的TV101WXM-NL9是一款采用a-Si TFT-LCD技术的10.1英寸液晶模组产品，它装配有WLED背光，无背光驱动，无触摸。屏库总结它的典型特征为: 肖像模式，白光LED背光，表面雾面。它的工作温度为 -20 ~ 60°C，存储温度为 -40 ~ 80°C。此型号适合应用于平板电脑。本产品已邦定ICNL9706驱动IC。根据屏库掌握的情报此产品于2019年Q1量产，当前生产状态为已停产。目前TV101WXM-NL9在屏库上有1条现货信息、1家供应商信息，交易氛围清淡。屏库于2019年09月09日对此型号首次建立参数，并于2024年02月16日对参数进行了最后更新。根据京东方 (BOE)于2018年11月23日发布的版本号为Ver0.1的产品规格书，TV101WXM-NL9显示分辨率为800(RGB)×1280 (WXGA)，宽高比为10:16 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为135.36×216.576 (宽×高) mm，外观尺寸为142(宽)×228.5(高)×4.5(厚) mm，表面处理为雾面 (Haze 25%)，产品净重150g (Typ.)。背光方面此产品采用了7S4P WLED发光的侧入式光源，不含背光驱动。TV101WXM-NL9采用了MIPI (4 data lanes)信号接口，总共39 pins，采用端子连接，驱屏电压为1.8/3.3V (Typ.)(IOVCC/VDD)。它的典型垂直刷新率Fv为60Hz。如果开发新产品想采用TV101WXM-NL9液晶模组，屏库®建议您向京东方 (BOE)或其代理商了解关于TV101WXM-NL9的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！
