京东方液晶模组TV101WXM-NL3主要参数

现货数量
15000片
长期卖家
5个
求购数量
暂无
生产状态
已停产

客户发样
2016,Q4
开始量产
2016,Q4
最后下单
--
最后出货
--

生产信息仅供参考，请与原厂或代理商确认。

品牌	京东方 (BOE)	型号名称	TV101WXM-NL3
屏幕尺寸	10.1英寸	面板类型	a-Si TFT-LCD, 液晶模组
分辨率	800(RGB)×1280, WXGA, 10:16	像素布局	RGB垂直条状
显示区域	135.36×216.576 mm (H×V)	外观尺寸	141.9×228.4×2.52 mm (H×V×D)
屏幕重量	150g (Typ.)	表面处理	雾面 (Haze 25%)
屏幕亮度	350 cd/m² (Typ.)	对比度	1000 : 1 (Typ.) [透射]
最佳视向	全视角	光学模式	ADS，常黑显示，透射式
可视角度	80/80/80/80 (Typ.)(CR≥10)	响应速度	30 (Typ.)(Tr+Td) ms
颜色数量	16.7M, 60% NTSC	适用于
消耗功率	2.06W (Max.)	背光类型	7S4P WLED, 无驱动
刷新频率	60Hz	触摸功能	无触摸
信号系统	MIPI (4 data lanes) , 端子 , 39 pins
供应电压	1.8/3.3V (Typ.)(IOVCC/VDD)
最大额定	存储温度 -40 ~ 80 °C 工作温度 -20 ~ 60 °C

共1条现货>>

京东方液晶模组TV101WXM-NL3 VIP卖家现货

西美实业（深圳）有限公司

第5年

新屏原厂原封包, 原厂A规

15000片, 100片起售, 中国大陆仓

即刻交货

详情

共5个供应商>>

京东方液晶模组TV101WXM-NL3 VIP供应商

科宇达(香港)有限公司

第14年

TV101WXM-NL3 长期供应贸易

深圳市

上海沐泽信息技术有限公司

第11年

TV101WXM-NL3 长期供应贸易

上海市

思锐创优科技有限公司

第11年

TV101WXM-NL3 长期供应贸易

深圳市

深圳市欧科源科技有限公司

第9年

TV101WXM-NL3 长期供应贸易

深圳市

深圳市路为科技有限公司

第6年

TV101WXM-NL3 长期供应贸易

深圳市

京东方液晶模组TV101WXM-NL3规格书

	规格书	版本号	规格书语言	文件大小	页数	原厂发布日期	最新
	TV101WXM-NL3规格书	Rev1.0	English	1.7 M	39	2016-10-12	最新	付费下载

京东方液晶模组TV101WXM-NL3验货标准(IIS)

	IIS对应检验产品	原厂等级 (坏点数量)	MURA判定	通用等级	版本号	原厂发布日期
	10.1 TFT-LCD Module	VIP会员可看	VIP会员可看	A Grade	Rev.0	2018-06-07	IIS下载

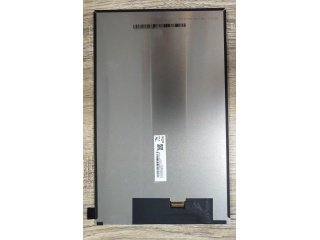

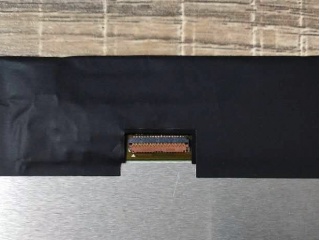

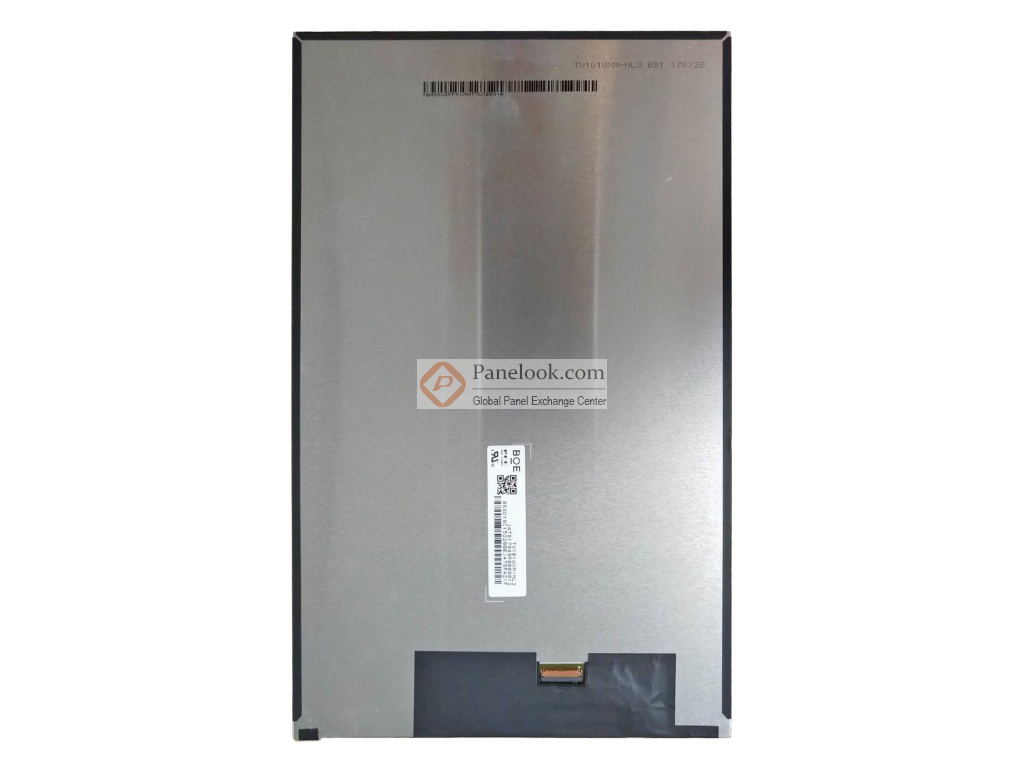

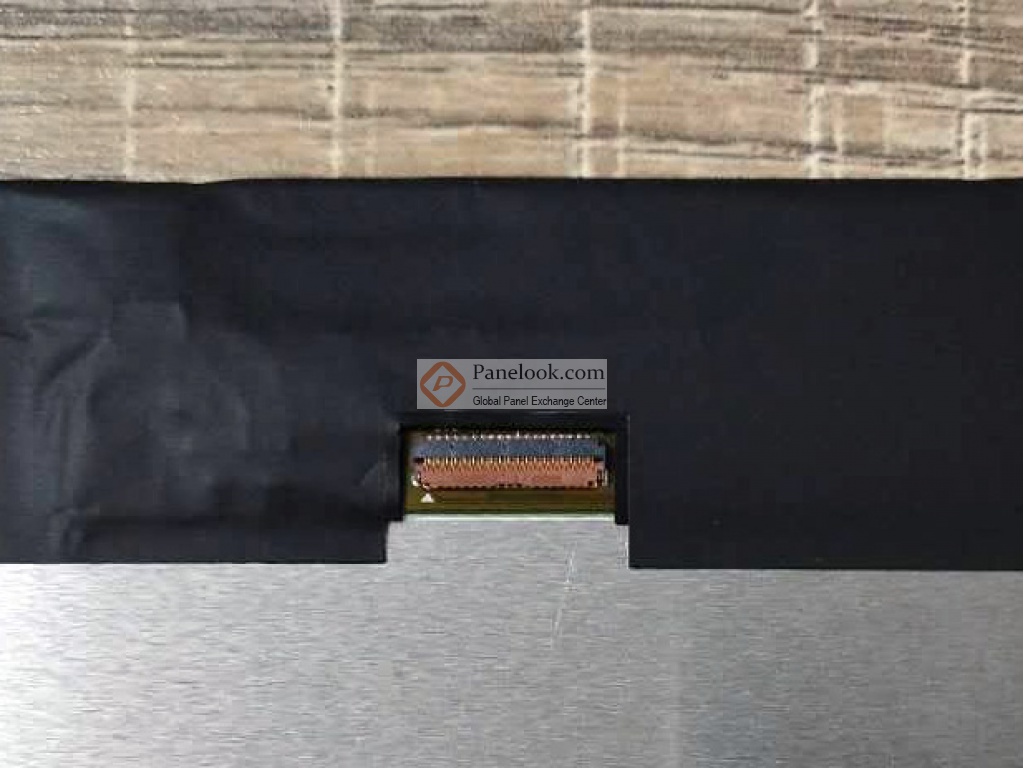

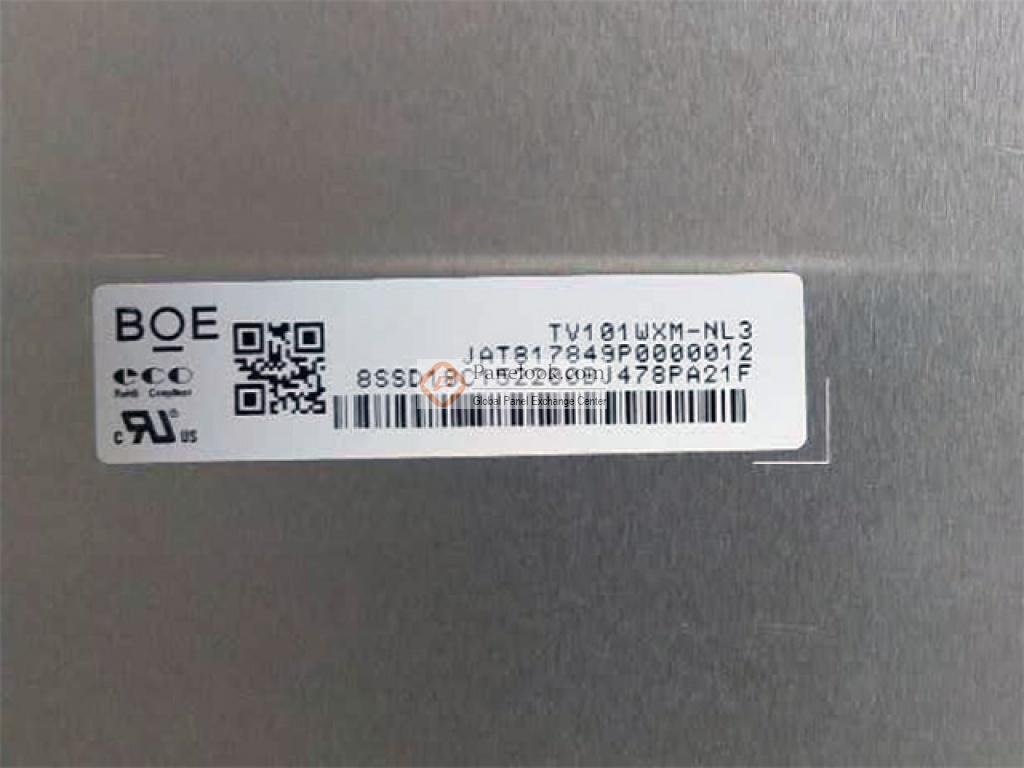

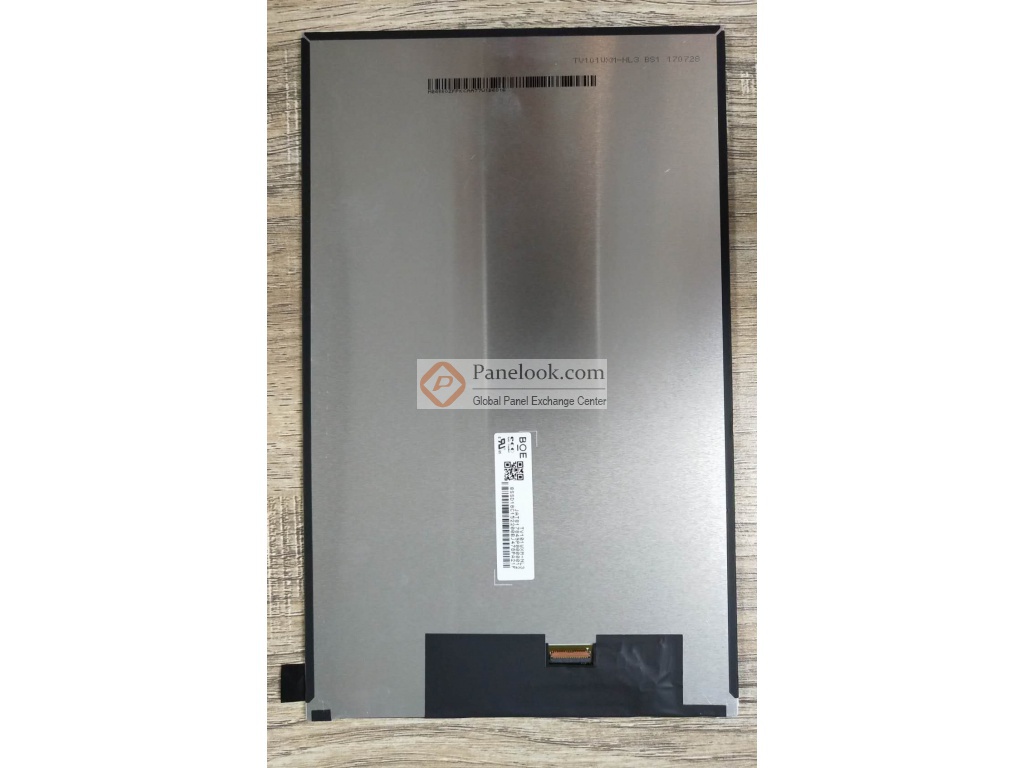

京东方液晶模组TV101WXM-NL3图片

京东方液晶模组TV101WXM-NL3综述

TV101WXM-NL3是京东方科技集团股份有限公司 (京东方，BOE) 推出的一款采用a-Si TFT-LCD技术的10.1英寸液晶模组产品，它装配有WLED背光，无背光驱动，无触摸，已邦定NT35521S驱动IC。根据京东方 (BOE)于2016年10月12日发布的版本号为Rev1.0的产品规格书，TV101WXM-NL3显示分辨率为800(RGB)×1280 (WXGA)，宽高比为10:16 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为135.36×216.576 (宽×高) mm，外观尺寸为141.9×228.4 (宽×高)×2.52(厚) mm，表面处理为雾面 (Haze 25%)，产品净重150g (Typ.)。背光方面此产品采用了7S4P WLED发光的侧入式光源，不含背光驱动。TV101WXM-NL3采用了MIPI (4 data lanes)信号接口，总共39 pins，采用端子连接，驱屏电压为1.8/3.3V (Typ.)(IOVCC/VDD)。它的典型垂直刷新率Fv为60Hz。如果开发新产品想采用TV101WXM-NL3液晶模组，屏库®建议您向京东方 (BOE)或其代理商了解关于TV101WXM-NL3的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！根据屏库掌握的情报此产品于2016年Q4量产，当前生产状态为已停产。目前TV101WXM-NL3在屏库上有1条现货信息、5家供应商信息，交易氛围活跃。屏库于2017年08月17日对此型号首次建立参数，并于2024年02月16日对参数进行了最后更新。它的工作温度为 -20 ~ 60°C，存储温度为 -40 ~ 80°C。基于它肖像模式，白光LED背光，表面雾面等特征，此型号推荐使用于平板电脑。
