像素排列 RGB垂直条状
解析度800(RGB)×1280, WXGA, 10:16
- 面板重量175g (Max.)
- 表面处理Hard coating (3H)
- 显示亮度300 cd/m² (Typ.)
- 对比度 1000:1 (Typ.) (透射)
- 推荐视向全视角
- 响应时间25 (Typ.)(Tr+Td) ms
- 可视角度80/80/80/80 (Typ.)(CR≥10)
- 显示模式ADS，常黑显示，透射式
- 支持颜色16.7M, 60% NTSC
- 触摸技术无触摸
- 功率消耗
-
- 光源类型4S7P WLED, 无驱动
- 刷新率60Hz
- 应用产品
- 接口类型
-

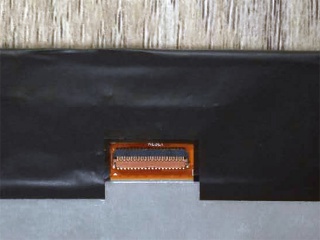

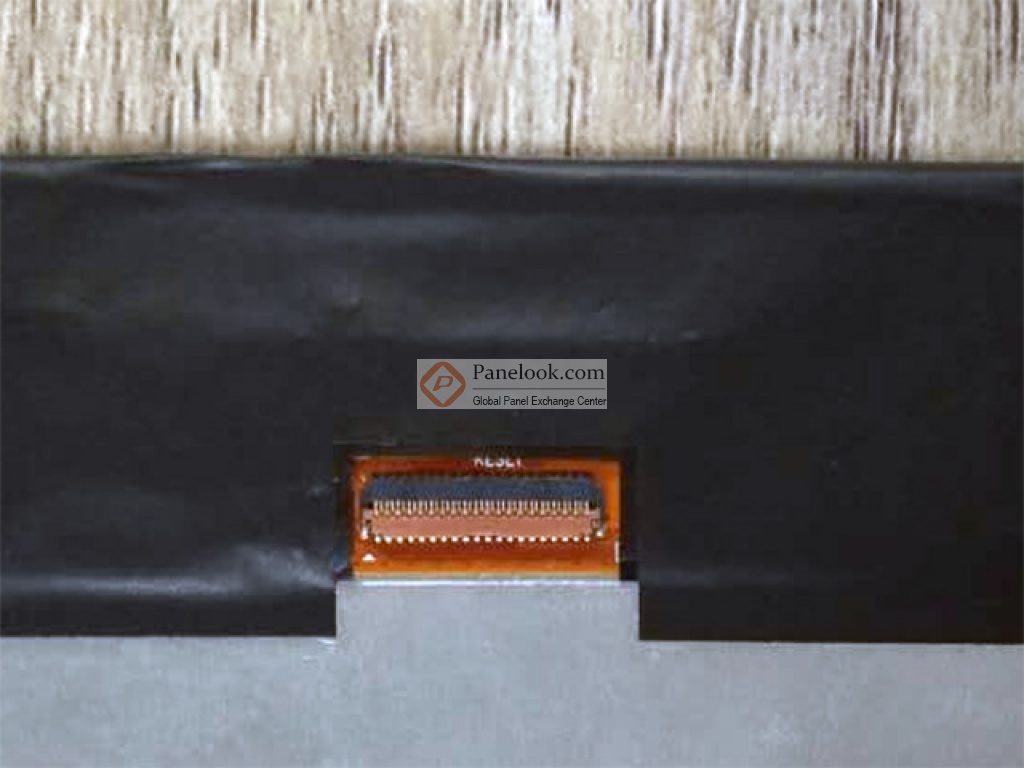

40 pins MIPI (4 data lanes) , 端子
- 电压供应
- 1.8/3.3V (Typ.)(IOVCC/VDD)
- 应用环境
- 工作温度 0 ~ 50 °C, 存储温度 -10 ~ 60 °C
共1条现货>>
京东方液晶模组TV101WXM-NL0 VIP卖家现货
京东方液晶模组TV101WXM-NL0验货标准(IIS)
京东方液晶模组TV101WXM-NL0摘要

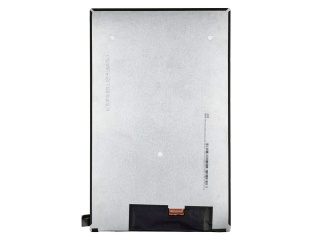

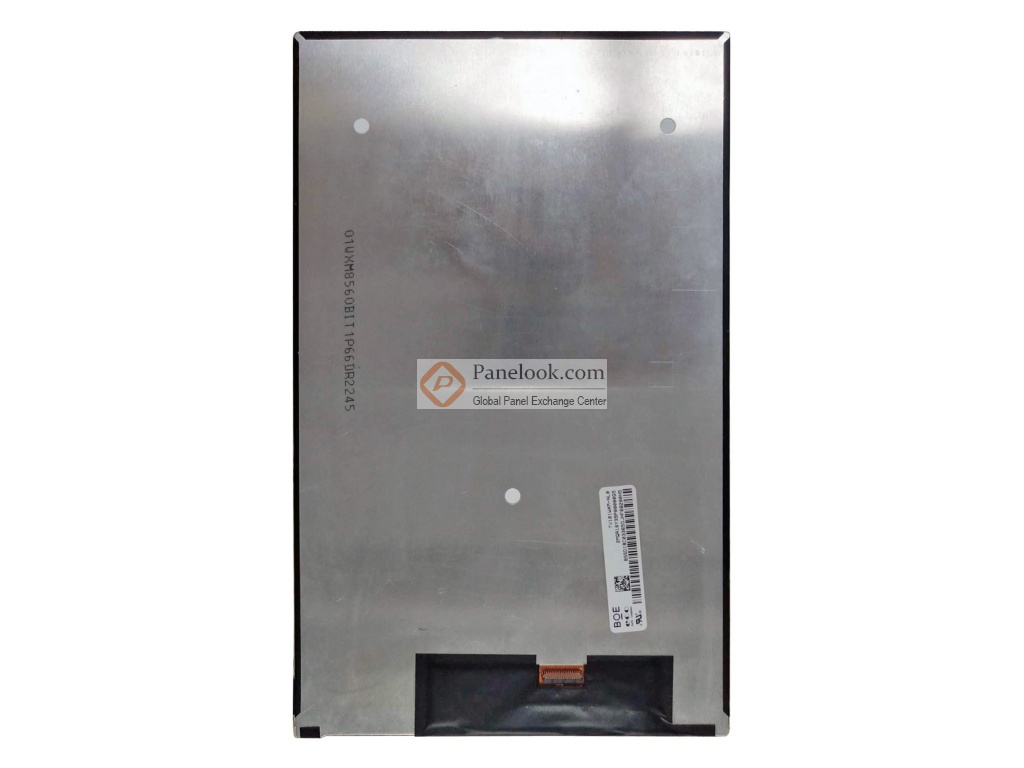

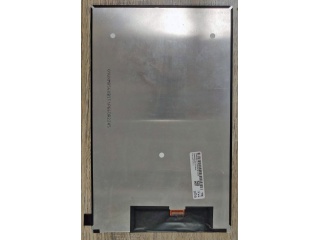

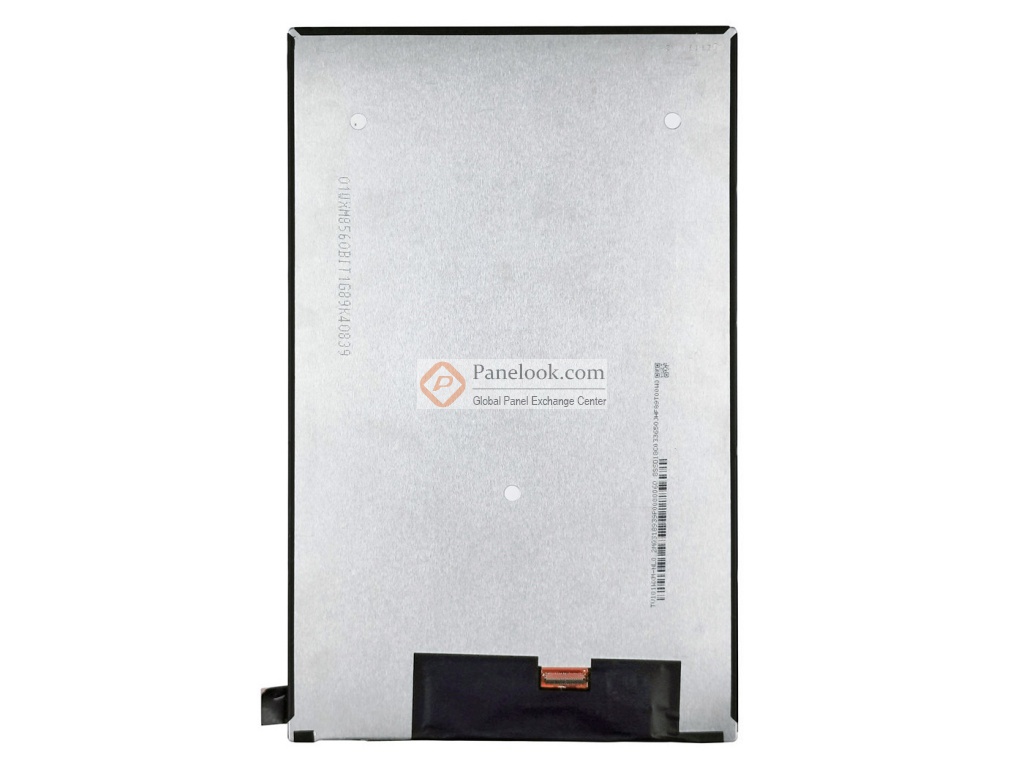

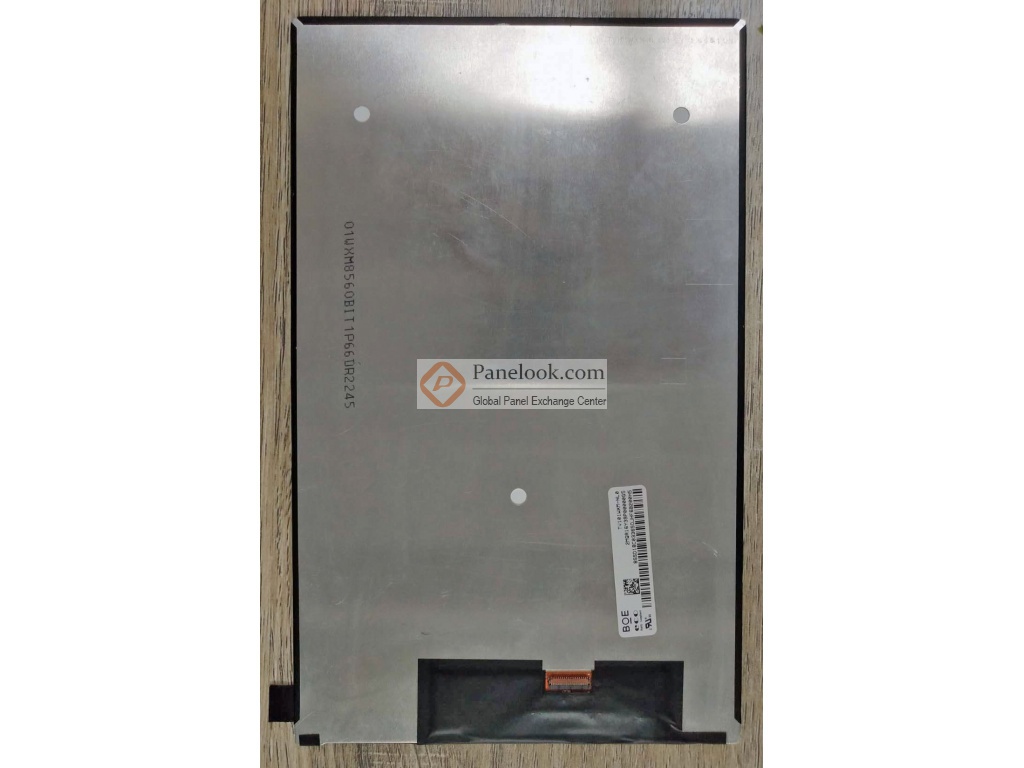

TV101WXM-NL0是京东方科技集团股份有限公司 ( 京东方，BOE) 推出的一款采用a-Si TFT-LCD技术的 10.1英寸液晶模组产品，它装配有WLED背光，无背光驱动，无触摸。根据京东方 (BOE)于2015年8月6日发布的版本号为Rev.A的产品规格书，TV101WXM-NL0显示分辨率为 800(RGB)×1280 (WXGA)，宽高比为10:16 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为135.36×216.576 (宽×高) mm，外观尺寸为143.04×228.64 (宽×高)×4.55(厚) mm，表面处理为Hard coating (3H)，产品净重175g (Max.)。背光方面此产品采用了4S7P WLED发光的侧入式光源，不含背光驱动。TV101WXM-NL0采用了MIPI (4 data lanes)信号接口，总共40 pins，采用端子连接，驱屏电压为1.8/3.3V (Typ.)(IOVCC/VDD)。它的典型垂直刷新率Fv为60Hz。如果开发新产品想采用TV101WXM-NL0液晶模组，屏库®建议您向京东方 (BOE)或其代理商了解关于TV101WXM-NL0的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！根据屏库掌握的情报此产品于2015年Q4量产，当前生产状态为已停产。目前TV101WXM-NL0在屏库上有1条现货信息、0家供应商信息，交易氛围清淡。屏库于2015年12月05日对此型号首次建立参数，并于2024年02月16日对参数进行了最后更新。它的工作温度为 0 ~ 50°C，存储温度为 -10 ~ 60°C。基于它肖像模式，白光LED背光等特征，此型号推荐使用于 平板电脑。
|
