三洋液晶模组TM121SV-A02概况-全球液晶屏交易中心-屏库

人气指数：173 2022-05-28 03:43

三洋液晶模组TM121SV-A02主要参数

现货数量
暂无
长期卖家
暂无
求购数量
暂无
生产状态
已停产

客户发样
--
开始量产
--
最后下单
--
最后出货
--

生产信息仅供参考，请与原厂或代理商确认。

品牌
屏幕尺寸
分辨率
显示区域
屏幕重量
屏幕亮度
推荐视向
可视角度
颜色数量
功率消耗
刷新频率

三洋 (Sanyo)

12.1英寸

800(RGB)×600, SVGA, 4:3

246×184.5 mm (H×V)

40/20/50/50 (Typ.)(CR≥10)

262K

60Hz

型号名称

面板类型

像素布局

外观尺寸

表面处理

对比度

光学模式

响应速度

适用于

背光系统

触摸功能

TM121SV-A02
a-Si TFT-LCD, 液晶模组
RGB垂直条状
280×218×12 mm (H×V×D)
-
300 : 1 (Typ.) (透射)
TN，常白显示，透射式
30/20 (Typ.)(Tr/Td) ms

2 pcs CCFL, 50K小时, 无驱动
无触摸

信号类型
电压供应
最大额定

LVDS (1 ch, 6-bit) , 20 pins , 端子

3.3V (Typ.)

存储温度 -20 ~ 60 °C 工作温度 0 ~ 50 °C

三洋液晶模组TM121SV-A02规格书

暂无规格书上传TM121SV-A02规格书

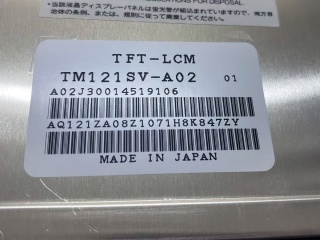

三洋液晶模组TM121SV-A02图片

三洋液晶模组TM121SV-A02概况

TM121SV-A02是三洋电机株式会社 (三洋，Sanyo) 推出的一款采用a-Si TFT-LCD技术的12.1英寸液晶模组产品，它装配有CCFL背光，无背光驱动，无触摸。TM121SV-A02显示分辨率为800(RGB)×600 (SVGA)，宽高比为4:3 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为246×184.5 (宽×高) mm，可视尺寸为249.0×187.5 (宽×高) mm，外观尺寸为280×218 (宽×高)×12(厚) mm。背光方面此产品采用了2 pcs CCFL发光的侧入式光源(顶部和底部)，光源的使用寿命为50K小时，不含背光驱动。TM121SV-A02采用了LVDS (1 ch, 6-bit)信号接口，总共20 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。如果开发新产品想采用TM121SV-A02液晶模组，屏库®建议您向三洋 (Sanyo)或其代理商了解关于TM121SV-A02的最新的生产状态信息和技术信息。此型号的参数并非摘录自规格书，仅做参考，请慎重使用！屏库上标注的生产状态仅供参考，不应作为用户的决策依据。当前生产状态为已停产。目前TM121SV-A02在屏库上有0条现货信息、0家供应商信息，交易氛围清淡。屏库于2022年05月28日对此型号首次建立参数。它的工作温度为 0 ~ 50°C，存储温度为 -20 ~ 60°C。基于它寿命大于5万小时等特征，此型号推荐使用于工业。
