TM121SV-02L03

表面雾面
面板概况 详细参数 现货信息 供应商 触摸屏 高性价比 求购信息
人气指数：11668 2023-08-09 07:31

鸟取三洋液晶模组TM121SV-02L03主要参数

  • 鸟取三洋液晶模组TM121SV-02L03
  • 5.7-32寸原装液晶面板模组
    • 现货数量
      暂无
    • 长期卖家
      暂无
    • 求购数量
      暂无
    • 生产状态
      已停产
    • 客户发样
      1998,Q2
    • 开始量产
      1998,Q3
    • 最后下单
      --
    • 最后出货
      --
    生产信息仅供参考，请与原厂或代理商确认。
    • 表面雾面
    面板品牌
    鸟取三洋 (TORISAN)
    面板型号
    TM121SV-02L03 兼容型号 2个兼容型号
    面板尺寸
    12.1英寸
    面板类型
    a-Si TFT-LCD, 液晶模组
    像素数量
    800(RGB)×600, SVGA, 4:3
    像素布局
    RGB垂直条状
    显示区域
    246(H)×184.5(V) mm
    外观尺寸
    275(H)×199(V)×6.9(D) mm
    面板重量
    440g (Typ.)
    表面处理
    雾面
    面板亮度
    100 cd/m² (Typ.)
    对比度
    250:1 (Typ.) (TM)
    可视角度
    45/45/10/30 (Typ.)(CR≥10)
    工作模式
    TN，常白显示，透射式
    视角方向
    6 o'clock
    反应时间
    30/20 (Typ.)(Tr/Td) ms
    显示颜色
    262K, 43% NTSC
    面板应用
    工作频率
    60Hz
    触摸屏
    无触摸
    外观样式
    -
    光源类型
    1 pcs CCFL, 20K小时, 无驱动
    信号接口
    LVDS (1 ch, 6-bit) , 20 pins , 端子
    驱屏电压
    3.3V (Typ.)
    工作环境
    工作温度 0 ~ 50 °C, 存储温度 -20 ~ 60 °C

    鸟取三洋液晶模组TM121SV-02L03规格书

       规格书 版本号 规格书语言 文件大小 页数 原厂发布日期 最新
    有PDF  TM121SV-02L03规格书 Ver.6 English 556.9 K 17  2000-9-1  最新

    鸟取三洋液晶模组TM121SV-02L03图片

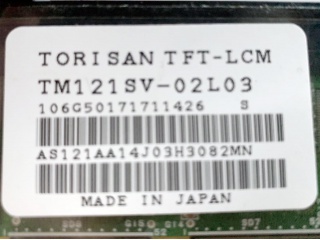

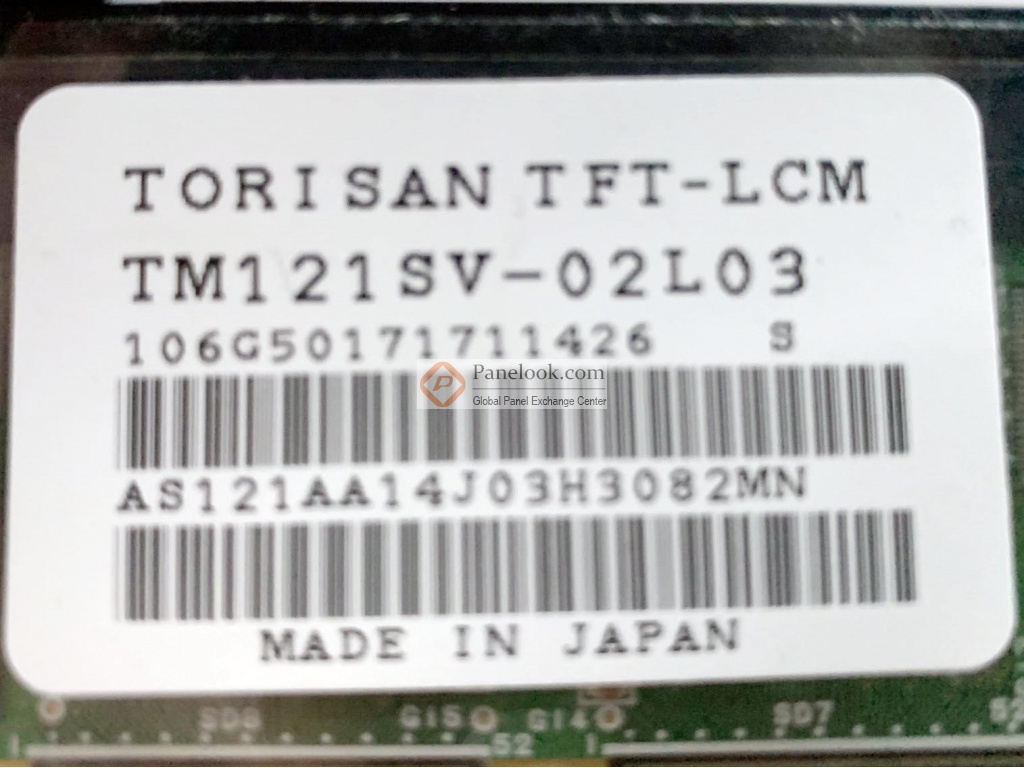

    • TM121SV-02L03大图

    鸟取三洋液晶模组TM121SV-02L03概况

    TM121SV-02L03是鸟取三洋电机株式会社 (鸟取三洋，TORISAN) 推出的一款采用a-Si TFT-LCD技术的12.1英寸液晶模组产品，它装配有CCFL背光，无背光驱动，无触摸。根据鸟取三洋 (TORISAN)于2000年9月1日发布的版本号为Ver.6的产品规格书，TM121SV-02L03显示分辨率为800(RGB)×600 (SVGA)，宽高比为4:3 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为246×184.5 (宽×高) mm，可视尺寸为250.0×188.5 (宽×高) mm，外观尺寸为275×199 (宽×高)×6.9(厚) mm，表面处理为雾面，产品净重440g (Typ.)。背光方面此产品采用了1 pcs CCFL发光的侧入式光源(顶部)，光源的使用寿命为20K小时，不含背光驱动。TM121SV-02L03采用了LVDS (1 ch, 6-bit)信号接口，总共20 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。如果开发新产品想采用TM121SV-02L03液晶模组，屏库®建议您向鸟取三洋 (TORISAN)或其代理商了解关于TM121SV-02L03的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！根据屏库掌握的情报此产品于1998年Q3量产，当前生产状态为已停产。目前TM121SV-02L03在屏库上有0条现货信息、0家供应商信息，交易氛围清淡。屏库于2012年11月03日对此型号首次建立参数，并于2023年08月09日对参数进行了最后更新。它的工作温度为 0 ~ 50°C，存储温度为 -20 ~ 60°C。基于它表面雾面等特征，此型号推荐使用于笔记本。

    比较全部

    鸟取三洋 TM121SV系列型号

    (共32个)
    面板型号 品牌 尺寸 组成 分辨率 亮度 对比度 背光 信号接口     供应商 现货(片)
    添加 TM121SV-02L01 三洋  12.1" 液晶模组  800×600  100  150:1  CCFL  TTL  已停产 TM121SV-02L01规格书下载 0 300
    添加 TM121SV-02L01A 三洋  12.1" 液晶模组  800×600        CCFL  TTL  已停产   0 0
    添加 TM121SV-02L01B 三洋  12.1" 液晶模组  800×600        CCFL  TTL  已停产   0 0
    添加 TM121SV-02L01C 三洋  12.1" 液晶模组  800×600        CCFL  TTL  已停产   0 0
    添加 TM121SV-02L01D 三洋  12.1" 液晶模组  800×600        CCFL  TTL  已停产   0 0
    添加 TM121SV-02L02 三洋  12.1" 液晶模组  800×600            已停产   0 0
    添加 TM121SV-02L03 三洋  12.1" 液晶模组  800×600  100  250:1  CCFL  LVDS  已停产 TM121SV-02L03规格书下载 0 0
    添加 TM121SV-02L03A 三洋  12.1" 液晶模组  800×600  100  150:1  CCFL  LVDS  已停产 TM121SV-02L03A规格书下载 0 0
    添加 TM121SV-02L03B 三洋  12.1" 液晶模组  800×600        CCFL  LVDS  已停产   0 0
    添加 TM121SV-02L03C 三洋  12.1" 液晶模组  800×600  100  250:1  CCFL  LVDS  已停产 TM121SV-02L03C规格书下载 0 0
    添加 TM121SV-02L04 三洋  12.1" 液晶模组  800×600        CCFL    已停产   0 0
    添加 TM121SV-02L04A 三洋  12.1" 液晶模组  800×600        CCFL    已停产   0 0
    添加 TM121SV-02L04C 三洋  12.1" 液晶模组  800×600        CCFL    已停产   0 0
    添加 TM121SV-02L05 三洋  12.1" 液晶模组  800×600            已停产   0 0
    添加 TM121SV-02L07 三洋  12.1" 液晶模组  800×600  120  250:1  CCFL  LVDS  已停产 TM121SV-02L07规格书下载 0 0
    添加 TM121SV-02L07A 三洋  12.1" 液晶模组  800×600        CCFL  LVDS  已停产   0 0
    添加 TM121SV-02L07B 三洋  12.1" 液晶模组  800×600        CCFL  LVDS  已停产   0 0
    添加 TM121SV-02L07C 三洋  12.1" 液晶模组  800×600        CCFL  LVDS  已停产   0 0
    添加 TM121SV-02L07D 三洋  12.1" 液晶模组  800×600        CCFL  LVDS  已停产   0 0
    添加 TM121SV-02L07E 三洋  12.1" 液晶模组  800×600        CCFL  LVDS  已停产   0 0
    添加 TM121SV-02L07F 三洋  12.1" 液晶模组  800×600        CCFL  LVDS  已停产   0 0
    添加 TM121SV-02L07G 三洋  12.1" 液晶模组  800×600        CCFL  LVDS  已停产   0 0
    添加 TM121SV-02L07H 三洋  12.1" 液晶模组  800×600  120  250:1  CCFL  LVDS  已停产   0 0
    添加 TM121SV-02L09 三洋  12.1" 液晶模组  800×600  100  150:1  CCFL  TTL  已停产 TM121SV-02L09规格书下载 0 0
    添加 TM121SV-02L10 三洋  12.1" 液晶模组  800×600            已停产   0 0
    添加 TM121SV-02L11 三洋  12.1" 液晶模组  800×600  340  300:1  CCFL  TTL  已停产 TM121SV-02L11规格书下载 0 0
    添加 TM121SV-02L11A 三洋  12.1" 液晶模组  800×600  320  300:1  CCFL  TTL  已停产 TM121SV-02L11A规格书下载 0 0
    添加 TM121SV-22L11A 三洋  12.1" 液晶模组  800×600  320  300:1  CCFL  TTL  已停产 TM121SV-22L11A规格书下载 0 2000
    添加 TM121SV-A01 三洋  12.1" 液晶模组  800×600  340  300:1  CCFL  LVDS  已停产 TM121SV-A01规格书下载 0 0
    添加 TM121SV-A02 三洋  12.1" 液晶模组  800×600     300:1  CCFL  LVDS  已停产   0 0
    添加 TM121SV-A04 三洋  12.1" 液晶模组  800×600  190  350:1  CCFL  LVDS  已停产 TM121SV-A04规格书下载 0 0
    添加 TM121SVLAM01-03 三洋  12.1" 液晶模组  800×600            已停产   0 0
    比较全部

    鸟取三洋液晶模组TM121SV-02L03兼容型号

    (共3个)
    面板型号 品牌 尺寸 组成 分辨率 亮度 对比度 背光 信号接口     供应商 现货(片)
    添加 LT121SS-121 三星  12.1" 液晶模组  800×600  70  100:1  CCFL  LVDS  已停产 LT121SS-121规格书下载 0 0
    添加 TM121SV-02L03 三洋  12.1" 液晶模组  800×600  100  250:1  CCFL  LVDS  已停产 TM121SV-02L03规格书下载 0 0
    添加 TM121SV-02L03C 三洋  12.1" 液晶模组  800×600  100  250:1  CCFL  LVDS  已停产 TM121SV-02L03C规格书下载 0 0
