| 面板品牌 |
|---|
| 面板尺寸 |
| 像素数量 |
| 显示区域 |
| 面板重量 |
| 面板亮度 |
| 可视角度 |
| 视角方向 |
| 显示颜色 |
| 工作频率 |
| 功率消耗 |
| NEC (NEC) |
| 12.1英寸 |
| 800(RGB)×600, SVGA, 4:3 |
| 246(H)×184.5(V) mm |
| 730g (Typ.) |
| 350 cd/m² (Typ.) |
70/70/45/55 (Typ.)(CR≥10)  |
| 6 o'clock |
| 262K, 40% NTSC |
| 60Hz |
| 6.4W (Typ.) |
| 面板型号 |
| 面板类型 |
| 像素布局 |
| 外观尺寸 |
| 表面处理 |
| 对比度 |
| 工作模式 |
| 反应时间 |
| 面板应用 |
| 触摸屏 |
| 灯管类型 |
| NL8060BC31-28D | |
| a-Si TFT-LCD, 液晶模组 | |
| RGB垂直条状 | |
| 280(H)×210(V)×13.7(D) mm | |
| 雾面，Hard coating (3H) | |
| 600:1 (Typ.) (透射) | |
| TN，常白显示，透射式 |
|
| 8/25 (Typ.)(Tr/Td) ms | |
| |
|
| 无触摸 | |
| 2 pcs CCFL, 无驱动 |
| 信号接口 |
|---|
| 驱屏电压 |
| 工作环境 |
| LVDS (1 ch, 6-bit) , 20 pins , 端子 |
| 3.3V (Typ.) |
| 工作温度: -10 ~ 70 °C, 存储温度: -20 ~ 80 °C , 耐振动性: 2.0G (19.6 m/s²) |
深圳市
深圳市
深圳市
上海市
| 规格书 | 版本号 | 规格书语言 | 文件大小 | 页数 | 原厂发布日期 | 最新 | ||
|---|---|---|---|---|---|---|---|---|
|
NL8060BC31-28D规格书 | 6th edition | English | 752.4 K | 26 | 2006-5-1 | 最新 | |
|
|
NL8060BC31-28D规格书 | 5th edition | English | 746 K | 26 | 2005-2-1 | ||
|
|
NL8060BC31-28D规格书 | 3rd edition | English | 745.9 K | 26 | 2004-9-1 | ||
|
|
NL8060BC31-28D规格书 | 4th edition | English | 736.3 K | 26 | 2004-12-1 | ||
|
NL8060BC31-28D规格书 | Preliminary 1st | English | 797 K | 27 | 2003-8-1 | ||
|
|
NL8060BC31-28D规格书 | 1st edition | Japanese | 904.9 K | 27 | 2003-12-1 | ||
|
|
NL8060BC31-28D规格书 | 1st edition | English | 614 K | 26 | 2003-12-1 |
| 文件类型 | 文件编号 | 原厂发布日期 | ||
|
NL8060BC31-28D产品停产通知单（EOL） | NLT-SA-0164 | 2013-11-19 | 下载文件 |
|
NL8060BC31-28D产品停产通知单（EOL） | NLT-SA-0138 | 2012-4-27 | 下载文件 |
|
NL8060BC31-28D产品停产通知单（EOL） | 2014-10-1 | 下载文件 | |
|
NL8060BC31-28D产品停产通知单（EOL） | 2015-4-15 | 下载文件 |

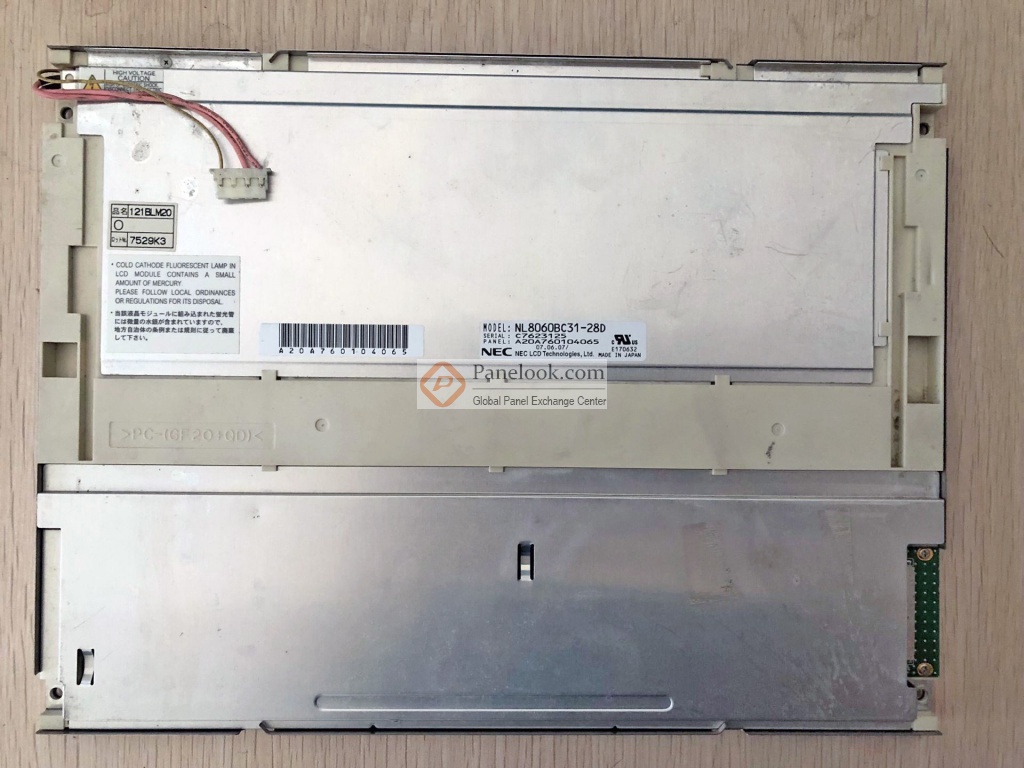

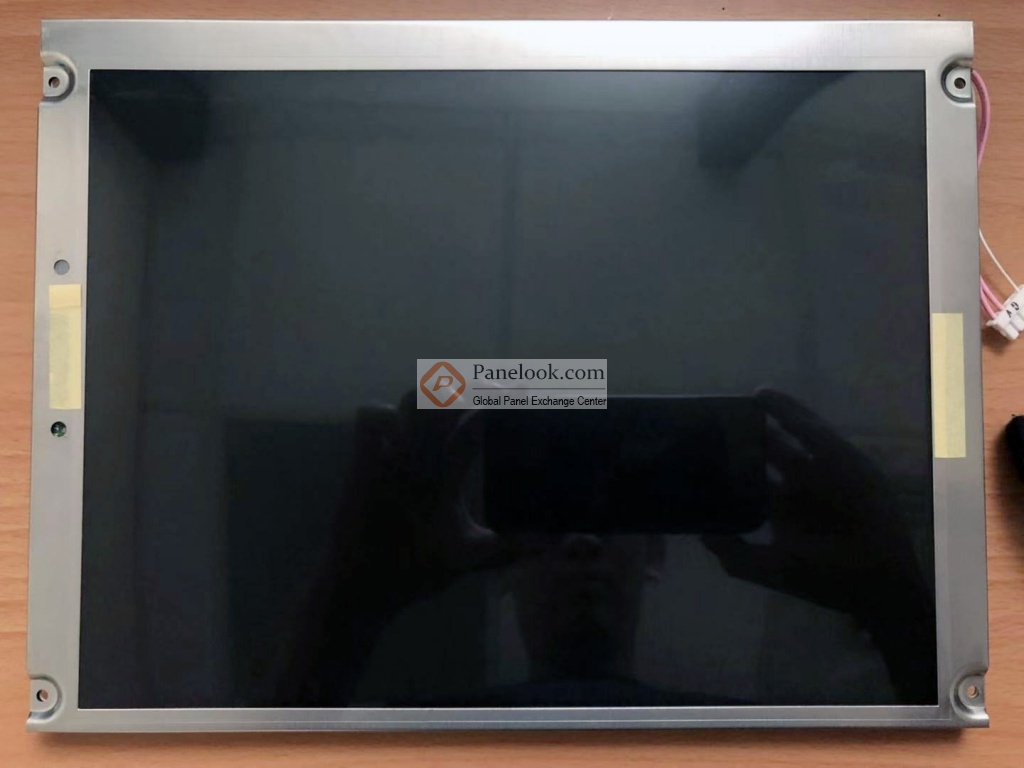

NL8060BC31-28D是NEC (NEC)推出的一款12.1吋a-Si TFT-LCD液晶模组产品，它装配有CCFL背光，无背光驱动，无触摸。此产品工作温度为 -10 ~ 70°C，存储温度为 -20 ~ 80°C，耐振动性为2.0G (19.6 m/s²)。它的典型特征屏库总结为: 背光易换，180度翻转显示，表面雾面。基于它的特征屏库推荐此型号应用于工业等产品。根据屏库掌握的情报此产品于2003年Q3量产，于2014年Q1停产，当前生产状态为已停产。目前此型号在屏库上有4条现货信息、5家供应商信息，交易氛围活跃。屏库于2013年03月29日对此型号首次建立参数，并于2021年06月04日对参数进行了最后更新。根据NEC (NEC)于2006年5月1日发布的版本号为6th edition的产品规格书，NL8060BC31-28D显示分辨率为800(RGB)×600 (SVGA)，宽高比为4:3 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为246(宽)×184.5(高) mm，外观尺寸为280(宽)×210(高)×13.7(厚) mm，可视尺寸为249.0(宽)×187.5(高) mm，表面处理为雾面，Hard coating (3H)，产品净重730g (Typ.)。背光方面此产品采用了2 pcs CCFL发光的侧入式光源(顶部)，不含背光驱动。NL8060BC31-28D采用了LVDS (1 ch, 6-bit)信号接口，总共20 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。屏库上标注的生产状态仅供参考，不应作为用户的决策依据。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！如果开发新产品想采用此液晶模组，关于NL8060BC31-28D的最新的生产状态信息和技术信息，屏库®建议您咨询NEC (NEC)。
