RGB垂直条状
- 显示区域
- 196.608(H)×147.456(V) mm
- 外观尺寸
- 210.21(H)×166.3(V)×5.85(D) mm
- 面板重量
- 200g (Typ.)
- 表面处理
- Clear
- 面板亮度
- 350 cd/m² (Typ.)
- 对比度
- 500:1 (Typ.) (TM)
- 可视角度
- 70/60/70/70 (Typ.)(CR≥10)
- 工作模式
- TN，常白显示，透射式
- 视角方向
- 9 o'clock
- 反应时间
- 20 (Typ.)(Tr+Td)
- 显示颜色
- 262K, 50% NTSC
- 面板应用
-
- 工作频率
- 60Hz
- 触摸屏
- 无触摸
- 功率消耗
- 3.198W (Typ.)
- 光源类型
- 6S6P WLED, 30K小时, 无驱动
- 信号接口

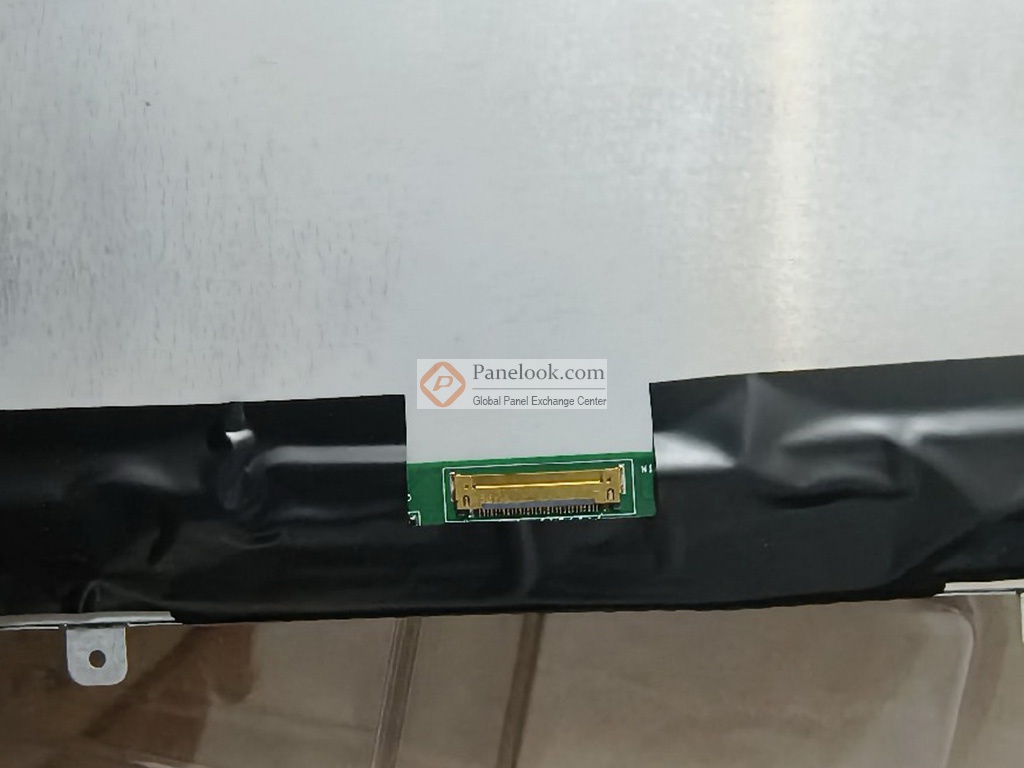

- LVDS (1 ch, 6-bit) , 30 pins , 端子
- 驱屏电压
- 3.3V (Typ.)
- 工作环境
- 工作温度 0 ~ 50 °C, 存储温度 -20 ~ 60 °C
TM097TDH02 长期供应 贸易
 深圳市
TM097TDH02 长期供应 贸易
深圳市
TM097TDH02 长期供应 贸易
嘉兴市
天马液晶模组TM097TDH02验货标准(IIS)
天马液晶模组TM097TDH02综述

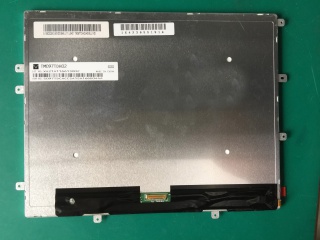

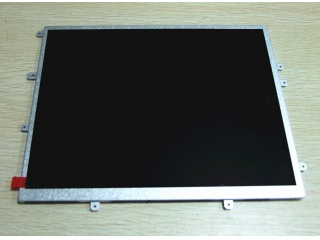

TM097TDH02是天马 (AVIC)推出的一款9.7吋a-Si TFT-LCD液晶模组产品，它装配有WLED背光，无背光驱动，无触摸。此产品工作温度为 0 ~ 50°C，存储温度为 -20 ~ 60°C。它的典型特征屏库总结为: 白光LED背光。基于它的特征屏库推荐此型号应用于平板电脑等产品。根据屏库掌握的情报此产品于2011年Q4量产，当前生产状态为已停产。目前此型号在屏库上有1条现货信息、5家供应商信息，交易氛围活跃。屏库于2012年07月23日对此型号首次建立参数，并于2025年10月31日对参数进行了最后更新。根据天马 (AVIC)于2013年9月26日发布的版本号为Ver3.0的产品规格书，TM097TDH02显示分辨率为1024(RGB)×768 (XGA)，宽高比为4:3 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为196.608(宽)×147.456(高) mm，外观尺寸为210.21(宽)×166.3(高)×5.85(厚) mm，可视尺寸为200.91(宽)×152.26(高) mm，表面处理为Clear，产品净重200g (Typ.)。背光方面此产品采用了6S6P WLED发光的侧入式光源，光源的使用寿命为30K小时，不含背光驱动。TM097TDH02采用了LVDS (1 ch, 6-bit)信号接口，总共30 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。屏库上标注的生产状态仅供参考，不应作为用户的决策依据。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！如果开发新产品想采用此液晶模组，关于TM097TDH02的最新的生产状态信息和技术信息，屏库®建议您咨询天马 (AVIC)。
|
