RGB垂直条状
解析度
1024(RGB)×768, XGA, 4:3
- 面板重量
- 200g (Typ.)
- 表面处理
- Clear
- 显示亮度
- 350 cd/m² (Typ.)
- 对比度
- 500:1 (Typ.) (透射)
- 推荐视向
- 6 o'clock
- 响应时间
- 20/25 (Typ./Max.)(Tr+Td) ms
- 可视角度
- 70/70/60/70 (Typ.)(CR≥10)
- 显示模式
- TN，常白显示，透射式
- 支持颜色
- 262K, 50% NTSC
- 应用产品
-
- 功率消耗
- -
- 光源类型
- 6S6P WLED, 30K小时, 无驱动
- 刷新率
- 60Hz
- 触摸技术
- 无触摸
- 接口类型
-
30 pins LVDS (1 ch, 6-bit) , 端子
- 电压供应
- 3.3V (Typ.)
- 应用环境
- 工作温度 -20 ~ 70 °C, 存储温度 -30 ~ 80 °C
TM097TDHG04-62 长期供应 贸易
 嘉兴市
TM097TDHG04-62 长期供应 贸易
上海市
TM097TDHG04-62 长期供应 贸易
深圳市
TM097TDHG04-62 长期供应 贸易
深圳市
天马液晶模组TM097TDHG04-62规格书
| |
规格书 |
版本号 |
规格书语言 |
文件大小 |
页数 |
原厂发布日期 |
最新 |
|
|
TM097TDHG04-62规格书 |
Final Ver1.0 |
English |
1.5 M |
24 |
2020-7-8 |
最新 |
|
天马液晶模组TM097TDHG04-62综述

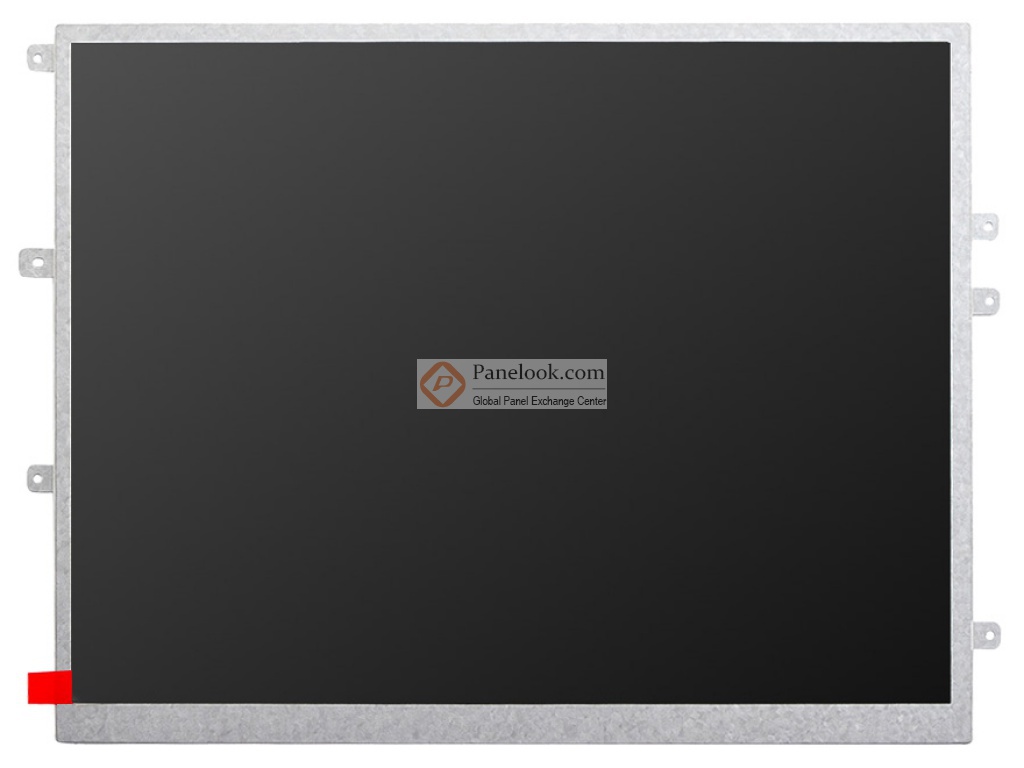

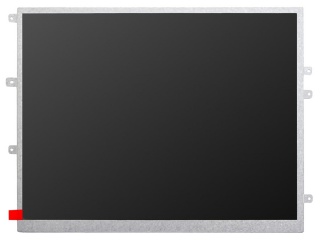

TM097TDHG04-62是天马微电子股份有限公司 (天马，TIANMA) 推出的一款采用a-Si TFT-LCD技术的9.7英寸液晶模组产品，它装配有WLED背光，无背光驱动，无触摸，已邦定NT51008H-D/4EH + NT39212FH-D/4ED驱动IC。根据天马 (TIANMA)于2020年7月8日发布的版本号为Final Ver1.0的产品规格书，TM097TDHG04-62显示分辨率为1024(RGB)×768 (XGA)，宽高比为4:3 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为196.608×147.456 (宽×高) mm，可视尺寸为200.91×152.27 (宽×高) mm，外观尺寸为210.2×166.3 (宽×高)×6.5(厚) mm，表面处理为Clear，产品净重200g (Typ.)。背光方面此产品采用了6S6P WLED发光的侧入式光源，光源的使用寿命为30K小时，不含背光驱动。TM097TDHG04-62采用了LVDS (1 ch, 6-bit)信号接口，总共30 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。如果开发新产品想采用TM097TDHG04-62液晶模组，屏库®建议您向天马 (TIANMA)或其代理商了解关于TM097TDHG04-62的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！根据屏库掌握的情报此产品于2020年Q3量产，当前生产状态为已停产。目前TM097TDHG04-62在屏库上有0条现货信息、5家供应商信息，交易氛围清淡。屏库于2021年04月29日对此型号首次建立参数，并于2024年04月16日对参数进行了最后更新。它的工作温度为 -20 ~ 70°C，存储温度为 -30 ~ 80°C。基于它白光LED背光等特征，此型号推荐使用于平板电脑，工业。
|
