天马液晶模组TM097TDH01-00概况-全球液晶屏交易中心-屏库

人气指数：20363 2024-04-16 01:32

天马液晶模组TM097TDH01-00主要参数

现货数量
暂无
长期卖家
暂无
求购数量
暂无
生产状态
已停产

客户发样
2011,Q1
开始量产
2011,Q4
最后下单
--
最后出货
--

生产信息仅供参考，请与原厂或代理商确认。

制造商天马 (AVIC)
型号TM097TDH01-00

对角尺寸9.7英寸
类型a-Si TFT-LCD, 液晶模组

显示区域196.608(W)×147.456(H) mm
外观尺寸210.2(W)×166.2(H)×3.96(D) mm

像素排列 RGB垂直条状
解析度1024(RGB)×768, XGA, 4:3

面板重量256g
表面处理雾面，Hard coating (3H)

显示亮度220 cd/m² (Typ.)
对比度 500:1 (Typ.) (透射)

推荐视向9 o'clock
响应时间20 (Typ.)(Tr+Td) ms

可视角度70/60/70/70 (Typ.)(CR≥10)
显示模式TN，常白显示，透射式

支持颜色262K/16.7M, 50% NTSC
触摸技术无触摸

功率消耗 2.969/3.553W (Typ./Max.)
光源类型6S6P WLED, 15K小时, 无驱动

刷新率60Hz
应用产品

接口类型
50 pins Parallel RGB (1 ch, 6/8-bit) , FPC

电压供应
3.3/12.5/22.0/-7.0V (Typ.)(DVDD/AVDD/VGH/VGL)

应用环境
工作温度 -20 ~ 70 °C, 存储温度 -30 ~ 80 °C

天马液晶模组TM097TDH01-00规格书

规格书	版本号	规格书语言	文件大小	页数	原厂发布日期	最新
TM097TDH01-00规格书	Pre Ver4.0	English	954.1 K	20	2011-7-20		付费下载
TM097TDH01-00规格书	Pre Ver2.0	English	900 K	20	2011-2-24		付费下载
TM097TDH01-00规格书	Final Ver1.0	English	774.8 K	21	2011-10-13	最新	付费下载

天马液晶模组TM097TDH01-00验货标准(IIS)

	IIS对应检验产品	原厂等级 (坏点数量)	MURA判定	通用等级	版本号	原厂发布日期
	9.7 inch LCM	VIP会员可看	VIP会员可看	A Grade	Ver1.0	2014-2-15	IIS下载

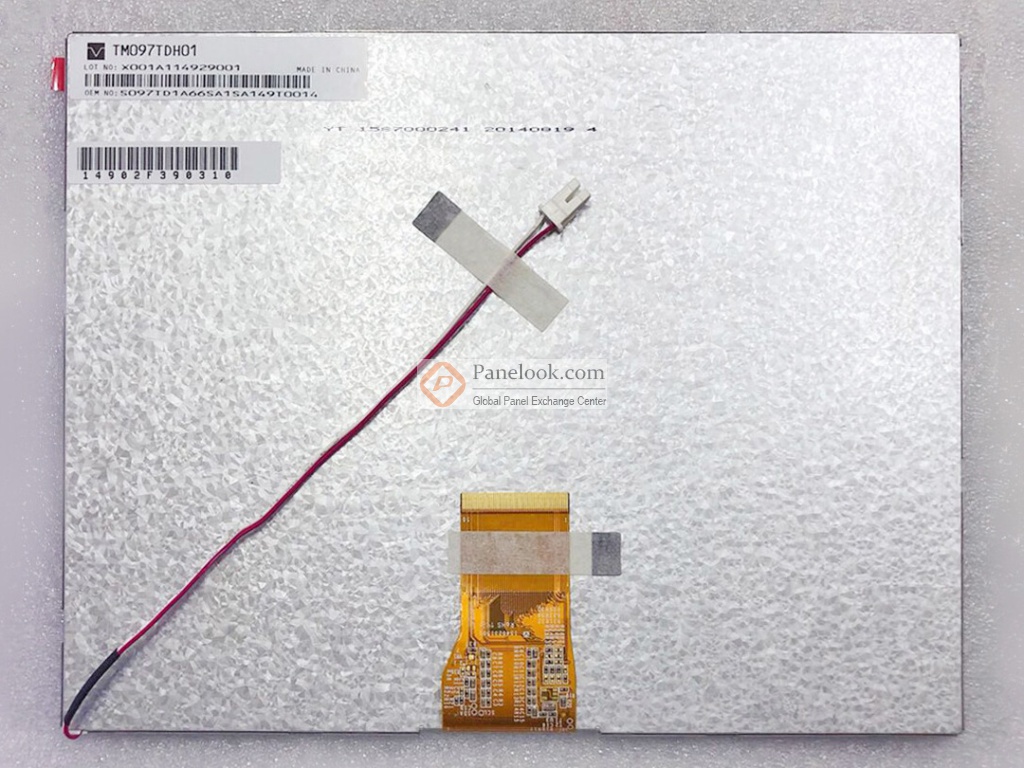

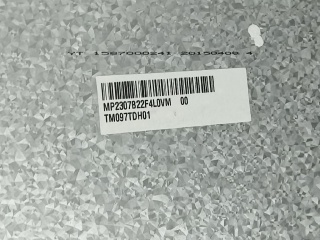

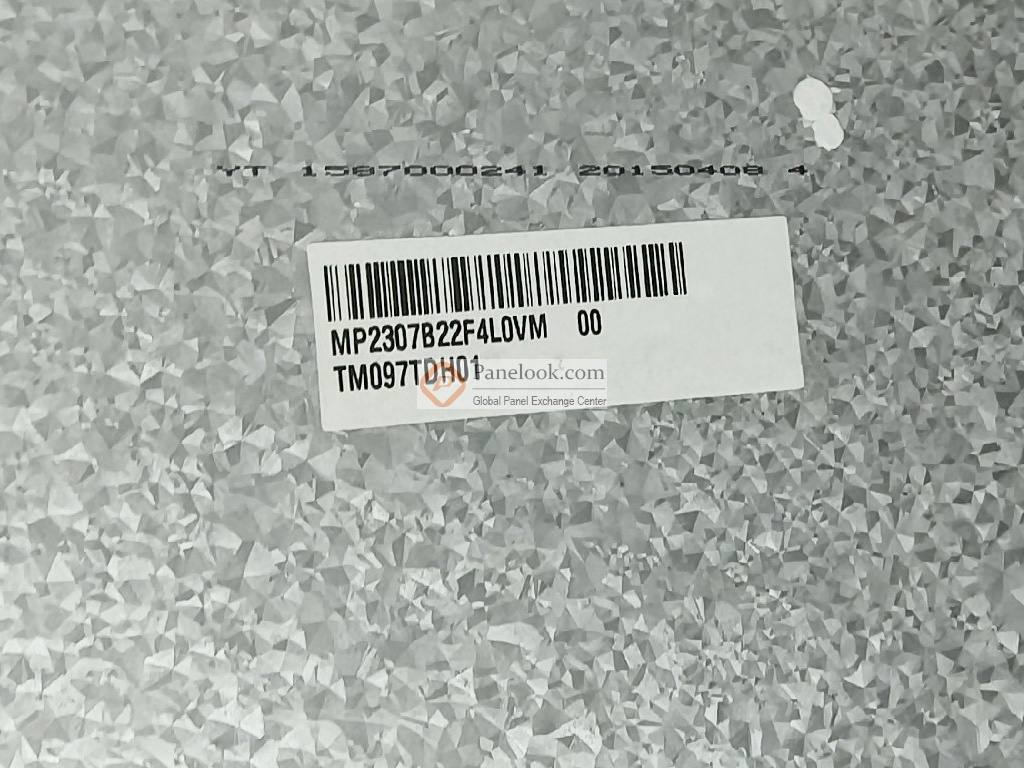

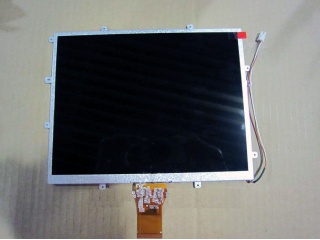

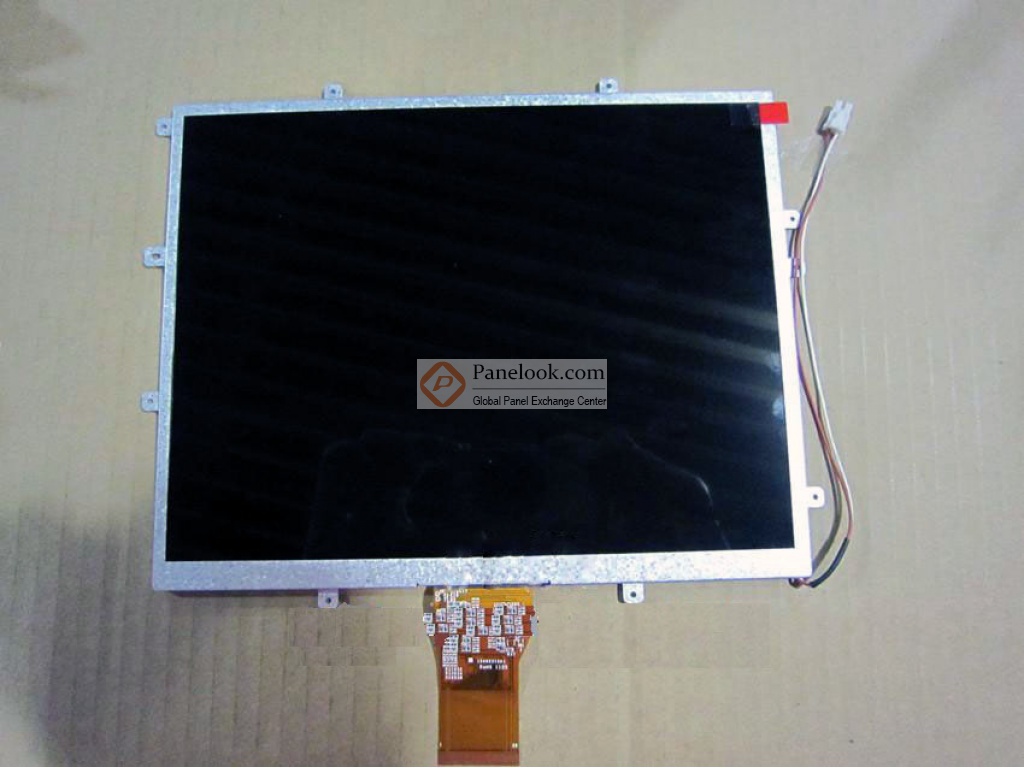

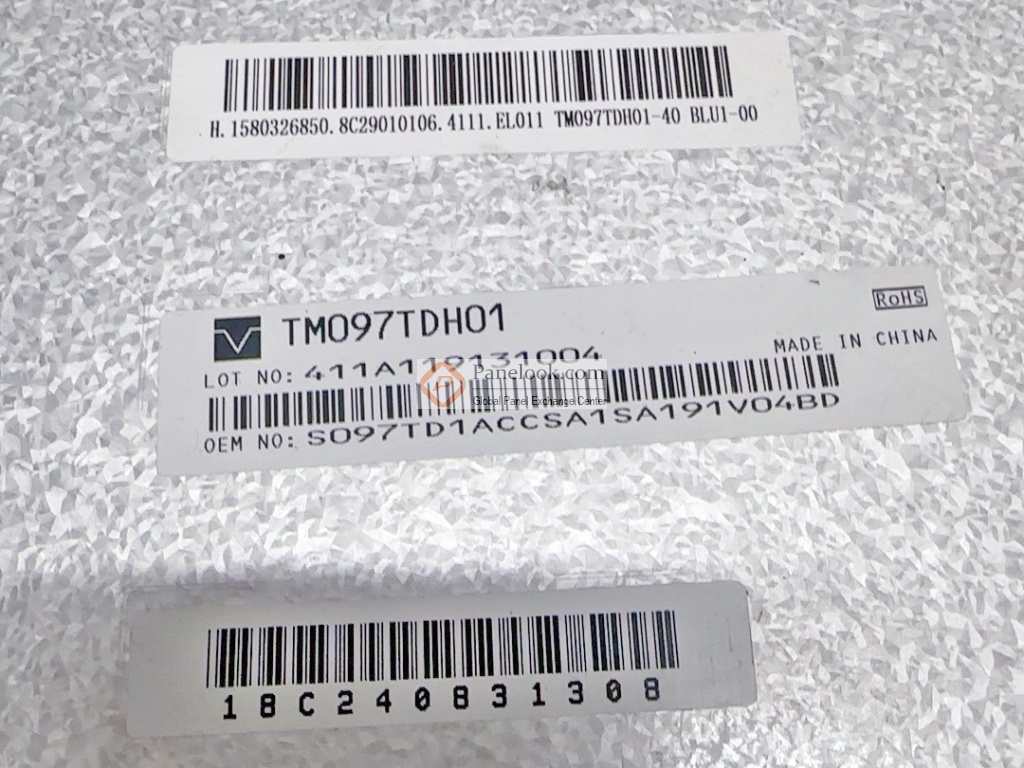

天马液晶模组TM097TDH01-00图片

天马液晶模组TM097TDH01-00摘要

TM097TDH01-00是上海中航光电子有限公司 (天马，AVIC) 推出的一款采用a-Si TFT-LCD技术的9.7英寸液晶模组产品，它装配有WLED背光，无背光驱动，无触摸。根据天马 (AVIC)于2011年10月13日发布的版本号为Final Ver1.0的产品规格书，TM097TDH01-00显示分辨率为1024(RGB)×768 (XGA)，宽高比为4:3 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为196.608×147.456 (宽×高) mm，可视尺寸为200.91×152.26 (宽×高) mm，外观尺寸为210.2×166.2 (宽×高)×3.96(厚) mm，表面处理为雾面，Hard coating (3H)，产品净重256g。背光方面此产品采用了6S6P WLED发光的侧入式光源，光源的使用寿命为15K小时，不含背光驱动。TM097TDH01-00采用了Parallel RGB (1 ch, 6/8-bit)信号接口，总共50 pins，采用FPC连接，驱屏电压为3.3/12.5/22.0/-7.0V (Typ.)(DVDD/AVDD/VGH/VGL)。它的典型垂直刷新率Fv为60Hz。如果开发新产品想采用TM097TDH01-00液晶模组，屏库®建议您向天马 (AVIC)或其代理商了解关于TM097TDH01-00的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！根据屏库掌握的情报此产品于2011年Q4量产，当前生产状态为已停产。目前TM097TDH01-00在屏库上有0条现货信息、0家供应商信息，交易氛围清淡。屏库于2013年04月02日对此型号首次建立参数，并于2024年04月16日对参数进行了最后更新。它的工作温度为 -20 ~ 70°C，存储温度为 -30 ~ 80°C。基于它白光LED背光，上/下,左/右翻转显示，6/8位灰阶可选，表面雾面等特征，此型号推荐使用于工业。
