天马液晶模组TM097TDH02-41概况-全球液晶屏交易中心-屏库

人气指数：417 2024-04-16 01:33

天马液晶模组TM097TDH02-41主要参数

现货数量
暂无
长期卖家
1个
求购数量
暂无
生产状态
量产中

客户发样
2017,Q1
开始量产
2017,Q2
最后下单
--
最后出货
--

生产信息仅供参考，请与原厂或代理商确认。

制造商
对角尺寸
解析度
显示区域
面板重量
显示亮度
视角方向
可视角度
支持颜色
功率消耗
刷新率

天马 (AVIC)

9.7英寸

1024(RGB)×768, XGA, 4:3

196.608(W)×147.456(H) mm

200g (Typ.)

350 cd/m² (Typ.)

9 o'clock

70/60/70/70 (Typ.)(CR≥10)

262K, 50% NTSC

3.198W (Typ.)

60Hz

型号

类型

像素排列

外观尺寸

表面处理

对比度

响应时间

显示模式

适用于

光源类型

触摸技术

TM097TDH02-41
a-Si TFT-LCD, 液晶模组
RGB垂直条状
210.21(W)×166.3(H)×5.85(D) mm
Hard coating
500:1 (Typ.) (透射)
20 (Typ.)(Tr+Td) ms
TN，常白显示，透射式

6S6P WLED, 30K小时, 无驱动
无触摸

接口类型
供应电压
应用环境

LVDS (1 ch, 6-bit) , 30 pins , 端子

3.3V (Typ.)

工作温度: -20 ~ 70 °C ; 存储温度: -30 ~ 80 °C

天马液晶模组TM097TDH02-41规格书

	规格书	版本号	规格书语言	文件大小	页数	原厂发布日期	最新
	TM097TDH02-41规格书	Final Ver1.0	English	1 M	21	2017-3-8	最新	会员下载

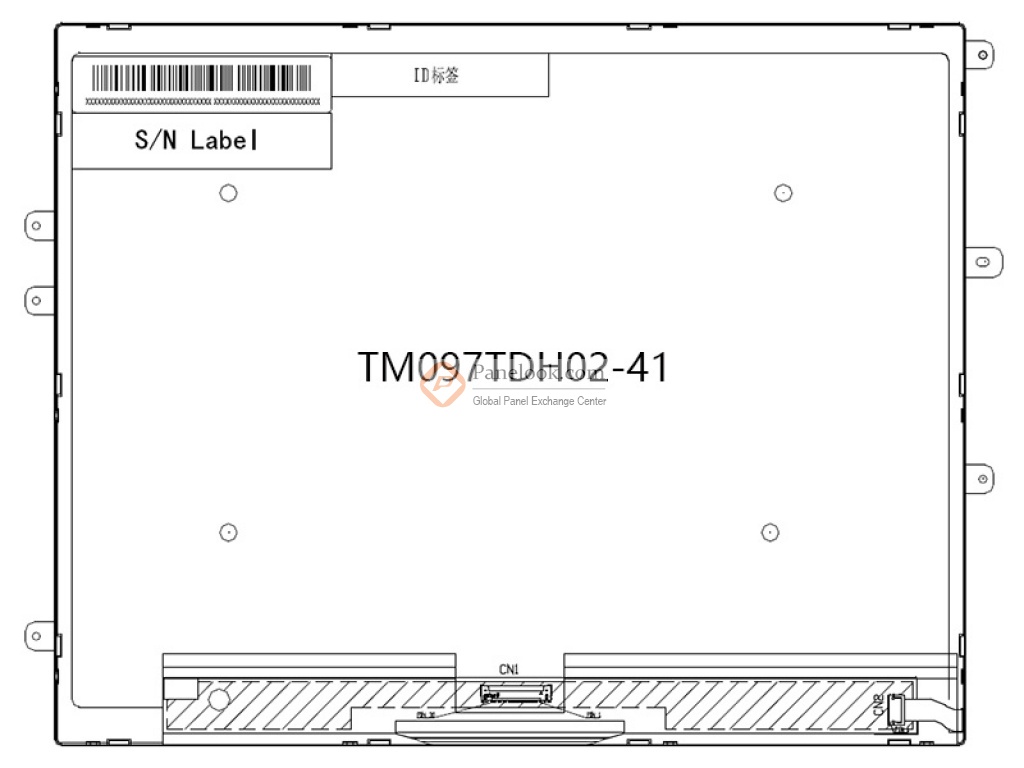

天马液晶模组TM097TDH02-41图片

天马液晶模组TM097TDH02-41摘要

TM097TDH02-41是上海中航光电子有限公司 (天马，AVIC) 推出的一款采用a-Si TFT-LCD技术的9.7英寸液晶模组产品，它装配有WLED背光，无背光驱动，无触摸，已邦定NT51008, NT39212驱动IC。根据天马 (AVIC)于2017年3月8日发布的版本号为Final Ver1.0的产品规格书，TM097TDH02-41显示分辨率为1024(RGB)×768 (XGA)，宽高比为4:3 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为196.608×147.456 (宽×高) mm，可视尺寸为200.91×152.27 (宽×高) mm，外观尺寸为210.21×166.3 (宽×高)×5.85(厚) mm，表面处理为Hard coating，产品净重200g (Typ.)。背光方面此产品采用了6S6P WLED发光的侧入式光源，光源的使用寿命为30K小时，不含背光驱动。TM097TDH02-41采用了LVDS (1 ch, 6-bit)信号接口，总共30 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。如果开发新产品想采用TM097TDH02-41液晶模组，屏库®建议您向天马 (AVIC)或其代理商了解关于TM097TDH02-41的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！根据屏库掌握的情报此产品于2017年Q2量产，当前生产状态为量产中。目前TM097TDH02-41在屏库上有0条现货信息、1家供应商信息，交易氛围清淡。屏库于2020年03月16日对此型号首次建立参数，并于2024年04月16日对参数进行了最后更新。它的工作温度为 -20 ~ 70°C，存储温度为 -30 ~ 80°C。基于它白光LED背光，上/下,左/右翻转显示等特征，此型号推荐使用于平板电脑。
