| 品牌 |
|---|
| 屏幕尺寸 |
| 分辨率 |
| 显示区域 |
| 屏幕重量 |
| 屏幕亮度 |
| 推荐视向 |
| 可视角度 |
| 颜色数量 |
| 功率消耗 |
| 刷新频率 |
| 天马 (TIANMA) |
| 7.0英寸 |
| 800(RGB)×480, WVGA, 16:9 |
| 154.08×85.92 mm (H×V) |
| 165g (Typ.) |
| 350 cd/m² (Typ.) |
| 6 o'clock |
70/70/60/70 (Typ.)(CR≥10)  |
| 262K/16.7M, 50% NTSC |
| - |
| 60Hz |
| 型号名称 |
| 面板类型 |
| 像素布局 |
| 外观尺寸 |
| 表面处理 |
| 对比度 |
| 光学模式 |
| 响应速度 |
| 适用于 |
| 背光系统 |
| 触摸功能 |
TM070RDHG12-40  3个兼容型号 |
|
| a-Si TFT-LCD, 液晶模组 | |
| RGB垂直条状 | |
| 164.9×100×6 mm (H×V×D) | |
| 雾面 | |
| 500 : 1 (Typ.) (透射) | |
| TN，常白显示，透射式 |
|
| 20 (Typ.)(Tr+Td) ms | |
| |
|
| 3S7P WLED, 20K小时, 无驱动 | |
| 无触摸 |
| 信号类型 |
|---|
| 电压供应 |
| 最大额定 |
| Parallel RGB (1 ch, 6/8-bit) , 60 pins , FPC |
| 3.3/10.6/10.6/-7V (Typ.)(VCC/AVDD/VGH/VGL) |
| 存储温度 -30 ~ 80 °C 工作温度 -20 ~ 70 °C |
深圳市
嘉兴市
上海市
深圳市
深圳市
| 规格书 | 版本号 | 规格书语言 | 文件大小 | 页数 | 原厂发布日期 | 最新 | ||
|---|---|---|---|---|---|---|---|---|
|
TM070RDHG12-40规格书 | Final Ver1.0 | English | 1.5 M | 22 | 2016-7-28 | 最新 | |
|
|
TM070RDHG12-40规格书 | Pre Ver1.0 | English | 1.6 M | 24 | 2015-4-14 |

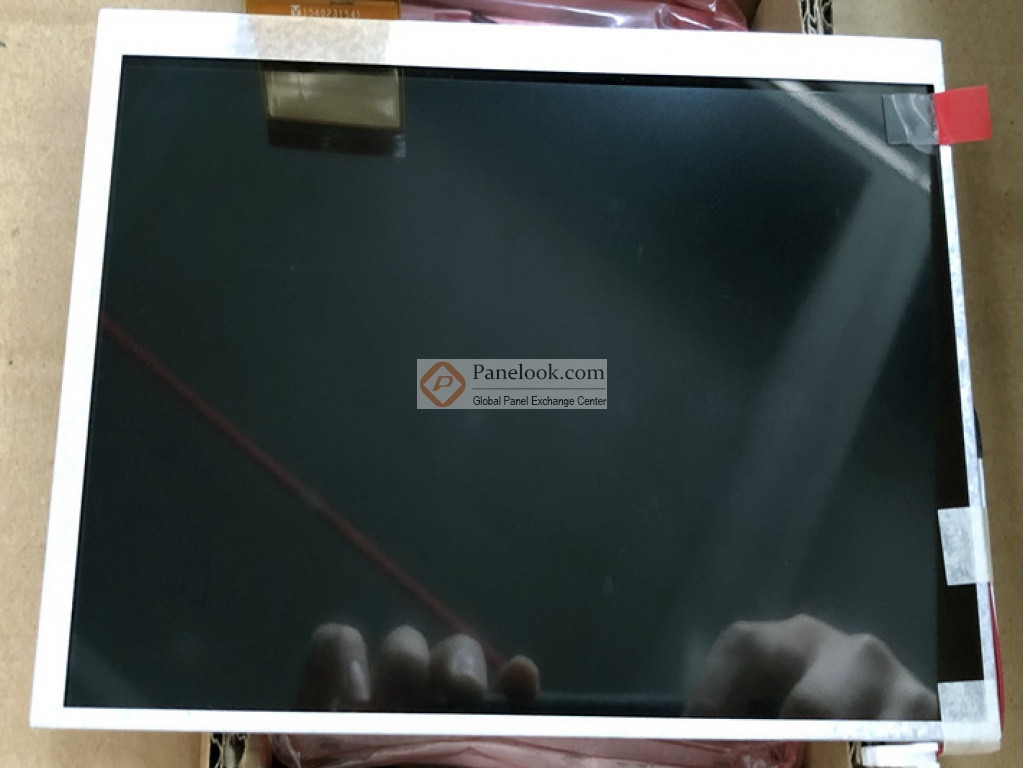

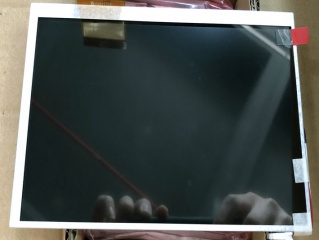

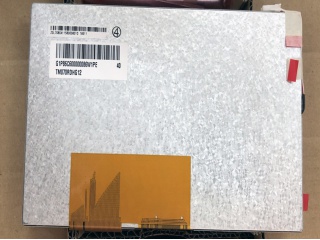

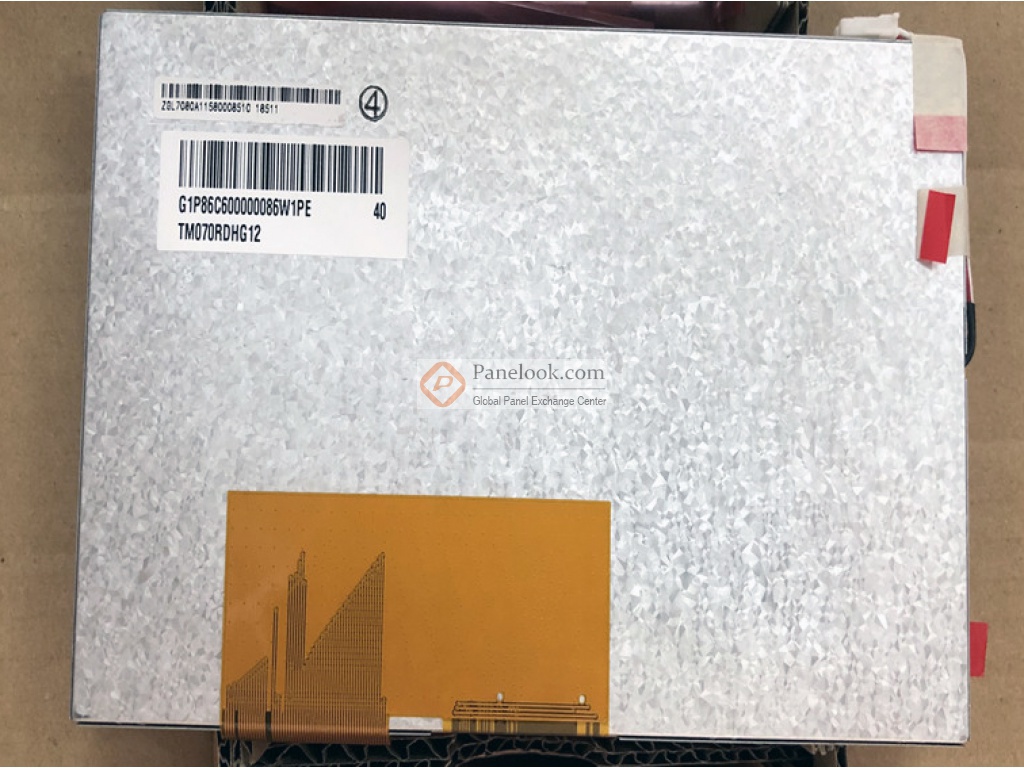

TM070RDHG12-40是天马微电子股份有限公司 (天马，TIANMA) 推出的一款采用a-Si TFT-LCD技术的7.0英寸液晶模组产品，它装配有WLED背光，无背光驱动，无触摸，已邦定HX8264驱动IC。根据天马 (TIANMA)于2016年7月28日发布的版本号为Final Ver1.0的产品规格书，TM070RDHG12-40显示分辨率为800(RGB)×480 (WVGA)，宽高比为16:9 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为154.08×85.92 (宽×高) mm，可视尺寸为157.08×89.39 (宽×高) mm，外观尺寸为164.9×100 (宽×高)×6(厚) mm，表面处理为雾面，产品净重165g (Typ.)。背光方面此产品采用了3S7P WLED发光的侧入式光源，光源的使用寿命为20K小时，不含背光驱动。TM070RDHG12-40采用了Parallel RGB (1 ch, 6/8-bit)信号接口，总共60 pins，采用FPC连接，驱屏电压为3.3/10.6/10.6/-7V (Typ.)(VCC/AVDD/VGH/VGL)。它的典型垂直刷新率Fv为60Hz。如果开发新产品想采用TM070RDHG12-40液晶模组，屏库®建议您向天马 (TIANMA)或其代理商了解关于TM070RDHG12-40的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！根据屏库掌握的情报此产品于2015年Q3量产，当前生产状态为已停产。目前TM070RDHG12-40在屏库上有4条现货信息、6家供应商信息，交易氛围活跃。屏库于2017年06月21日对此型号首次建立参数，并于2024年06月03日对参数进行了最后更新。它的工作温度为 -20 ~ 70°C，存储温度为 -30 ~ 80°C。基于它白光LED背光，上/下,左/右翻转显示，6/8位灰阶可选，表面雾面， DE/SYNC mode selectable, FPC length 45.8mm等特征，此型号推荐使用于数码相框，便携式DVD。
