| 规格书 | 版本号 | 规格书语言 | 文件大小 | 页数 | 原厂发布日期 | 最新 | ||
|---|---|---|---|---|---|---|---|---|
|
TM070RDHG24-00规格书 | Pre Ver1.3 | English | 803 K | 20 | 2016-6-17 | 最新 | |
|
|
TM070RDHG24-00规格书 | Pre Ver1.0 | English | 1.1 M | 20 | 2016-1-8 |

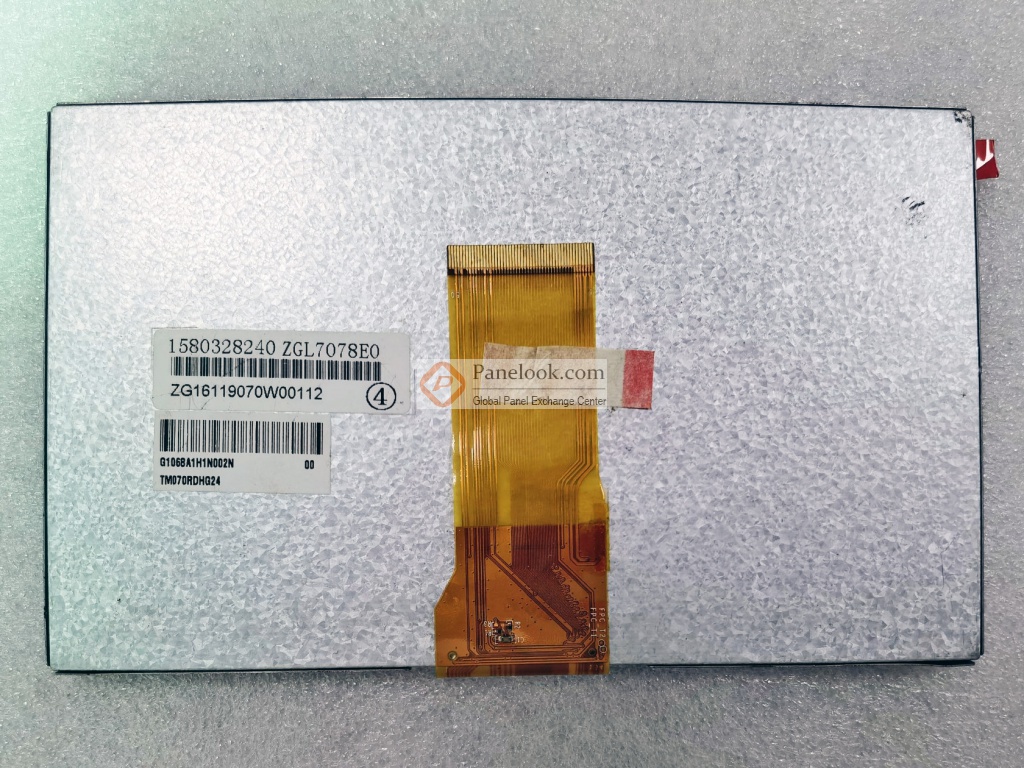

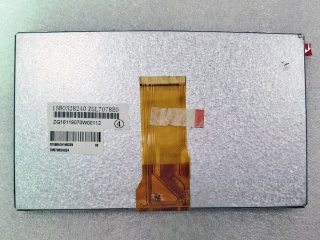

TM070RDHG24-00是天马 (TIANMA)推出的一款7.0吋a-Si TFT-LCD液晶模组产品，它装配有WLED背光，无背光驱动，无触摸。此产品工作温度为 -30 ~ 85°C，存储温度为 -40 ~ 90°C。它的典型特征屏库总结为: 宽温，高亮度，白光LED背光，寿命大于5万小时，上/下,左/右翻转显示，表面雾面。基于它的特征屏库推荐此型号应用于工业等产品。本产品已邦定HX8264D + HX8664B驱动IC。根据屏库掌握的情报此产品于2016年Q3量产，当前生产状态为已停产。目前此型号在屏库上有0条现货信息、0家供应商信息，交易氛围清淡。屏库于2016年09月14日对此型号首次建立参数，并于2025年08月06日对参数进行了最后更新。根据天马 (TIANMA)于2016年6月17日发布的版本号为Pre Ver1.3的产品规格书，TM070RDHG24-00显示分辨率为800(RGB)×480 (WVGA)，宽高比为16:9 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为154.08(宽)×85.92(高) mm，外观尺寸为164.9(宽)×100(高)×6(厚) mm，可视尺寸为157.08(宽)×89.39(高) mm，表面处理为雾面，产品净重155g (Typ.)。背光方面此产品采用了3S8P WLED发光的侧入式光源，光源的使用寿命为50K小时，不含背光驱动。TM070RDHG24-00采用了Parallel RGB (1 ch, 8-bit)信号接口，总共50 pins，采用FPC连接，驱屏电压为3.3/10.4/16.0/-7.0V (Typ.)(VCC/AVDD/VGH/VGL)。它的典型垂直刷新率Fv为60Hz。屏库上标注的生产状态仅供参考，不应作为用户的决策依据。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！如果开发新产品想采用此液晶模组，关于TM070RDHG24-00的最新的生产状态信息和技术信息，屏库®建议您咨询天马 (TIANMA)。
