像素排列 RGB垂直条状
解析度800(RGB)×480, WVGA, 16:9
- 显示亮度450 cd/m² (Typ.)
- 对比度 800:1 (Typ.) (透射)
- 推荐视向6 o'clock
- 响应时间15 (Typ.)(Tr+Td) ms
- 可视角度80/80/60/80 (Typ.)(CR≥10)
- 显示模式TN，常白显示，透射式
- 支持颜色262K/16.7M, 50% NTSC
- 触摸技术无触摸
- 功率消耗
-
- 光源类型3S8P WLED, 20K小时, 无驱动
- 接口类型
-
50 pins Parallel RGB (1 ch, 6/8-bit) , FPC
- 电压供应
- 3.3/10.4/16.0/-7.0V (Typ.)(VCC/AVDD/VGH/VGL)
- 应用环境
- 工作温度 -20 ~ 70 °C, 存储温度 -30 ~ 80 °C
TM070RDH10-40 长期供应 贸易
 深圳市
TM070RDH10-40 长期供应 贸易
上海市
TM070RDH10-40 长期供应 贸易
上海市
TM070RDH10-40 长期供应 代理经销
深圳市
TM070RDH10-40 长期供应 贸易
深圳市
TM070RDH10-40 长期供应 贸易
深圳市
TM070RDH10-40 长期供应 贸易
深圳市
TM070RDH10-40 长期供应 贸易
上海市
TM070RDH10-40 长期供应 贸易
深圳市
TM070RDH10-40 长期供应 贸易
深圳市
天马液晶模组TM070RDH10-40摘要

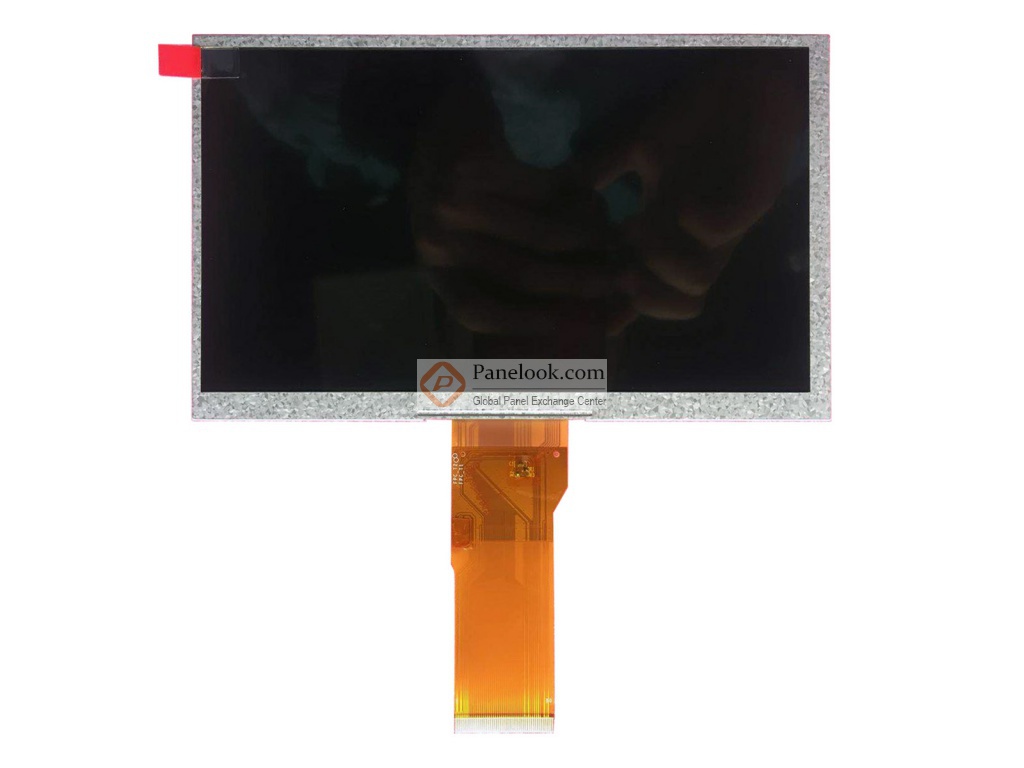

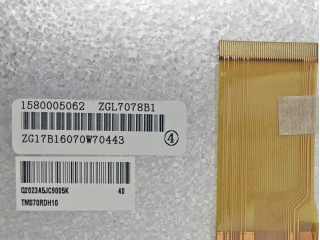

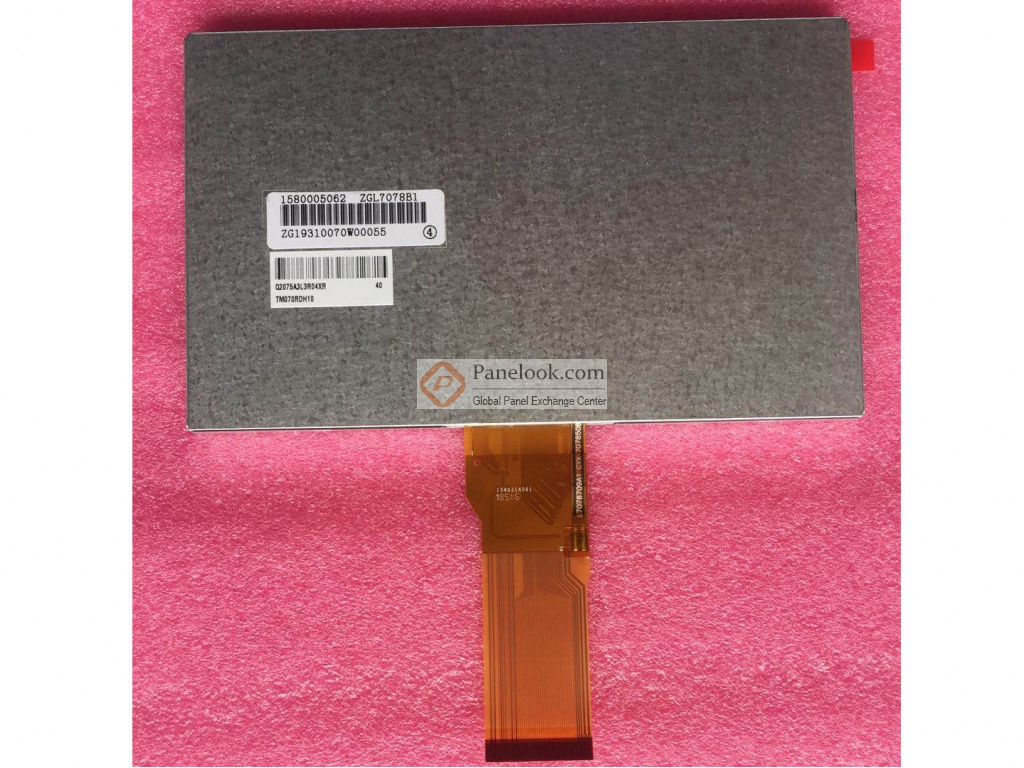

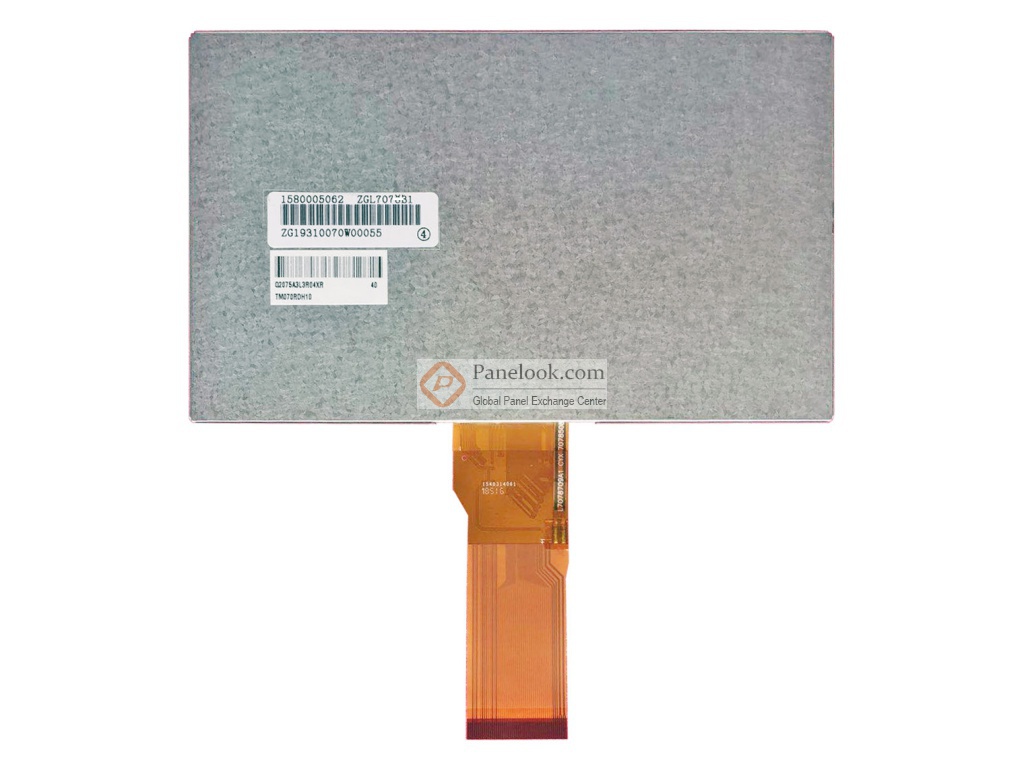

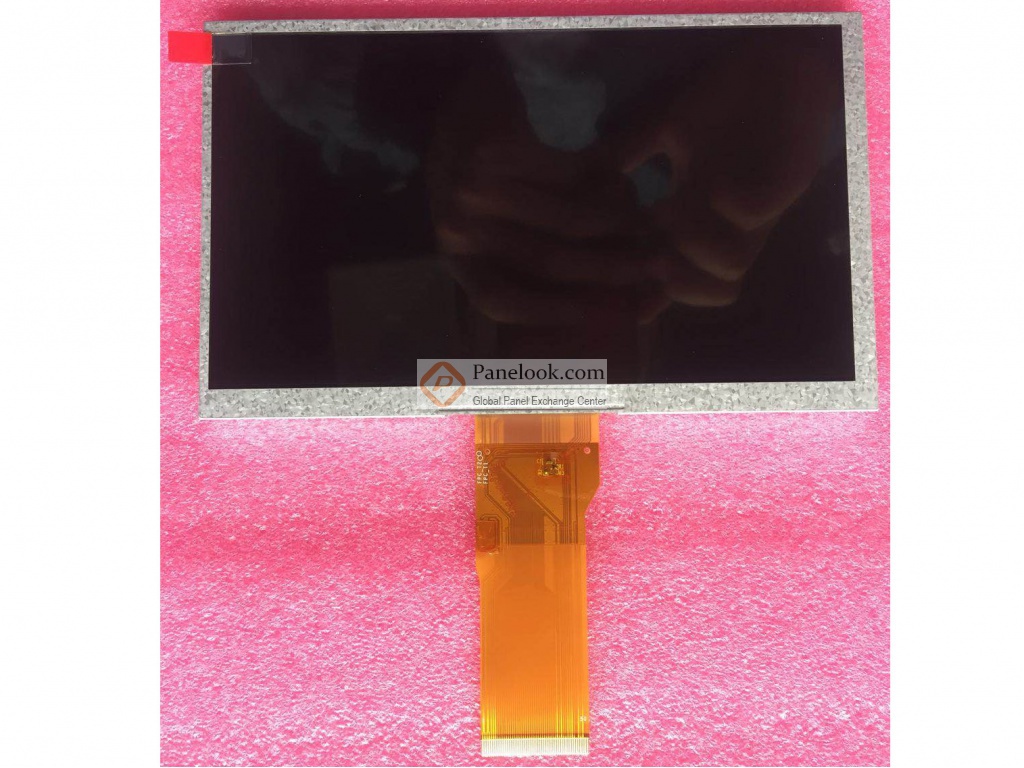

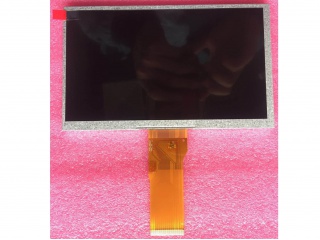

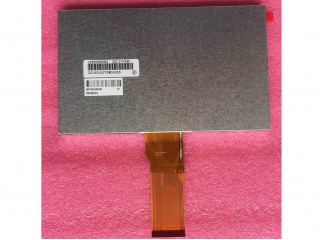

TM070RDH10-40是天马微电子股份有限公司 ( 天马，TIANMA) 推出的一款采用a-Si TFT-LCD技术的 7.0英寸液晶模组产品，它装配有WLED背光，无背光驱动，无触摸，已邦定HIX8264D + HX8677G驱动IC。根据天马 (TIANMA)于2018年8月20日发布的版本号为Final Ver2.3的产品规格书，TM070RDH10-40显示分辨率为 800(RGB)×480 (WVGA)，宽高比为16:9 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为154.08×85.92 (宽×高) mm，可视尺寸为157.08×89.39 (宽×高) mm，外观尺寸为164.9×100 (宽×高)×6(厚) mm，表面处理为雾面，产品净重160g (Typ.)。背光方面此产品采用了3S8P WLED发光的侧入式光源，光源的使用寿命为20K小时，不含背光驱动。TM070RDH10-40采用了Parallel RGB (1 ch, 6/8-bit)信号接口，总共50 pins，采用FPC连接，驱屏电压为3.3/10.4/16.0/-7.0V (Typ.)(VCC/AVDD/VGH/VGL)。它的典型垂直刷新率Fv为60Hz。如果开发新产品想采用TM070RDH10-40液晶模组，屏库®建议您向天马 (TIANMA)或其代理商了解关于TM070RDH10-40的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！根据屏库掌握的情报此产品于2015年Q3量产，当前生产状态为已停产。目前TM070RDH10-40在屏库上有16条现货信息、23家供应商信息，属于目前屏库市场交易的主力型号产品。屏库于2016年06月20日对此型号首次建立参数，并于2025年01月03日对参数进行了最后更新。它的工作温度为 -20 ~ 70°C，存储温度为 -30 ~ 80°C。基于它白光LED背光，上/下,左/右翻转显示，6/8位灰阶可选，表面雾面， 80.15mm length FPC等特征，此型号推荐使用于 工业， 数码相框， 便携式DVD。
|
