| 规格书 | 版本号 | 规格书语言 | 文件大小 | 页数 | 原厂发布日期 | 最新 | ||
|---|---|---|---|---|---|---|---|---|
|
AT070TN92规格书 | Final Ver.08 | English | 985.8 K | 25 | 2023-11-14 | 最新 | |
|
|
AT070TN92规格书 | Final Ver.07 | English | 968.6 K | 25 | 2021-9-17 | ||
|
|
AT070TN92规格书 | Final Ver.05 | English | 931.9 K | 25 | 2017-6-12 | ||
|
|
AT070TN92规格书 | Final Ver.04 | English | 876.8 K | 25 | 2017-3-3 | ||
|
|
AT070TN92规格书 | Final Ver02 | English | 1 M | 23 | 2010-11-3 | ||
|
AT070TN92规格书 | Pre Ver02 | English | 973.6 K | 23 | 2009-6-22 | ||
|
|
AT070TN92规格书 | Final Ver01 | English | 1 M | 23 | 2009-12-2 | ||
|
|
AT070TN92规格书 | Pre Ver01 | English | 972.7 K | 23 | 2009-1-12 |
| 文件类型 | 文件编号 | 原厂发布日期 | ||
|
AT070TN92产品停产通知单（EOL） | WI3QM-0380-02(V01) | NA | 下载文件 |
|
AT070TN92产品停产通知单（EOL） | WI3QM-0380-02(V01) | NA | 下载文件 |
| IIS对应检验产品 | 原厂等级 (坏点数量) | MURA判定 | 通用等级 | 版本号 | 原厂发布日期 | ||
|
5~10.4" CE & Tablet LCM | VIP会员可看 |
VIP会员可看 | A- Grade | Ver1.0A | 2014-4-8 | IIS下载 |
|
5.1~7.0” LCM | VIP会员可看 |
VIP会员可看 | A Grade | Ver1.0B | 2014-4-24 | IIS下载 |
|
7.0~12” TFT-LCM | VIP会员可看 |
VIP会员可看 | A Grade | Ver.03 | 2011-12-27 | IIS下载 |
|
5.0~7.0” LCM | VIP会员可看 |
VIP会员可看 | A Grade | Ver.03 | 2010.XX.XX | IIS下载 |
|
5.0~7.0” LCM | VIP会员可看 |
VIP会员可看 | A Grade | Ver.03 | 2010-8-3 | IIS下载 |
|
7.0” TFT-LCM | VIP会员可看 |
VIP会员可看 | A Grade | Ver0.2 | IIS下载 |

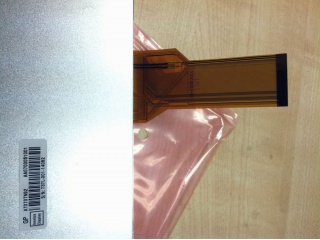

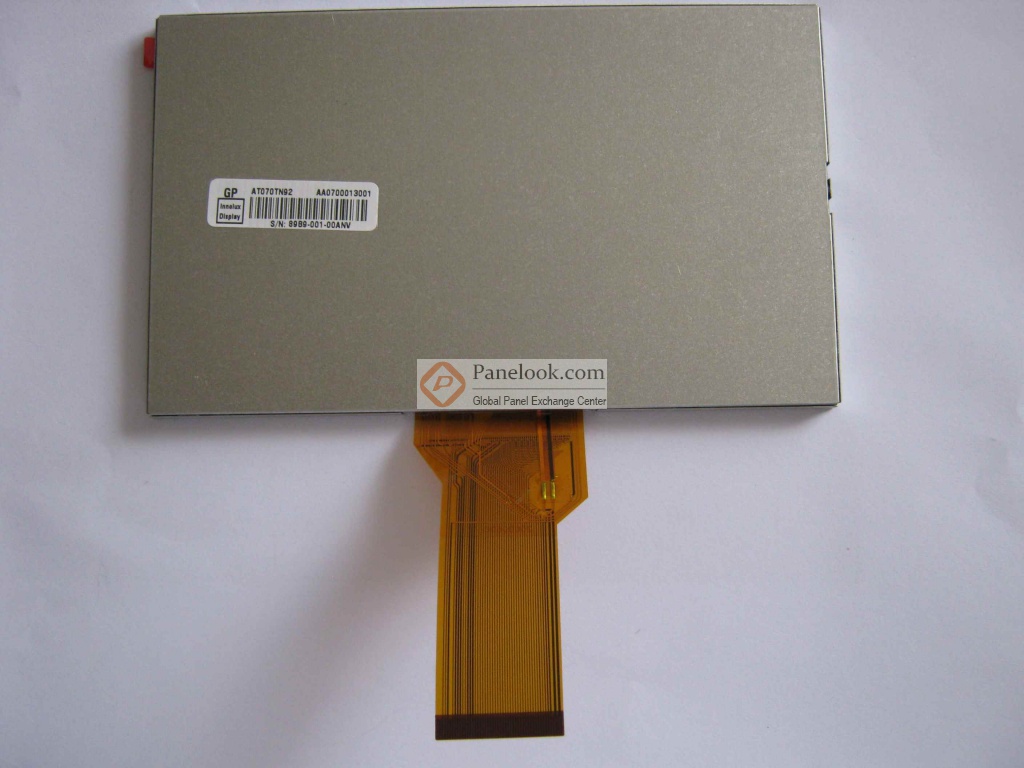

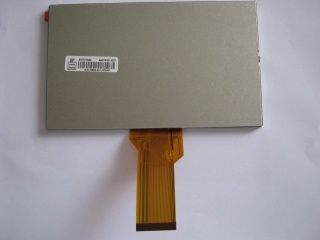

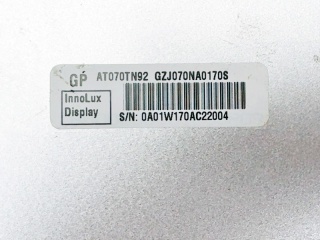

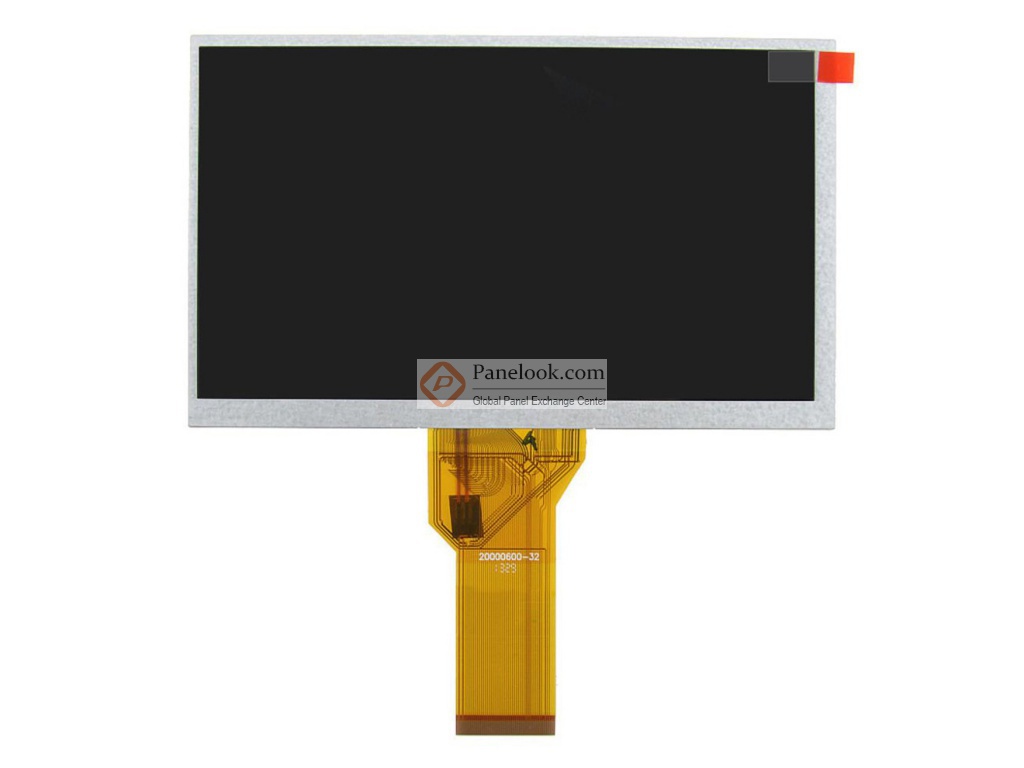

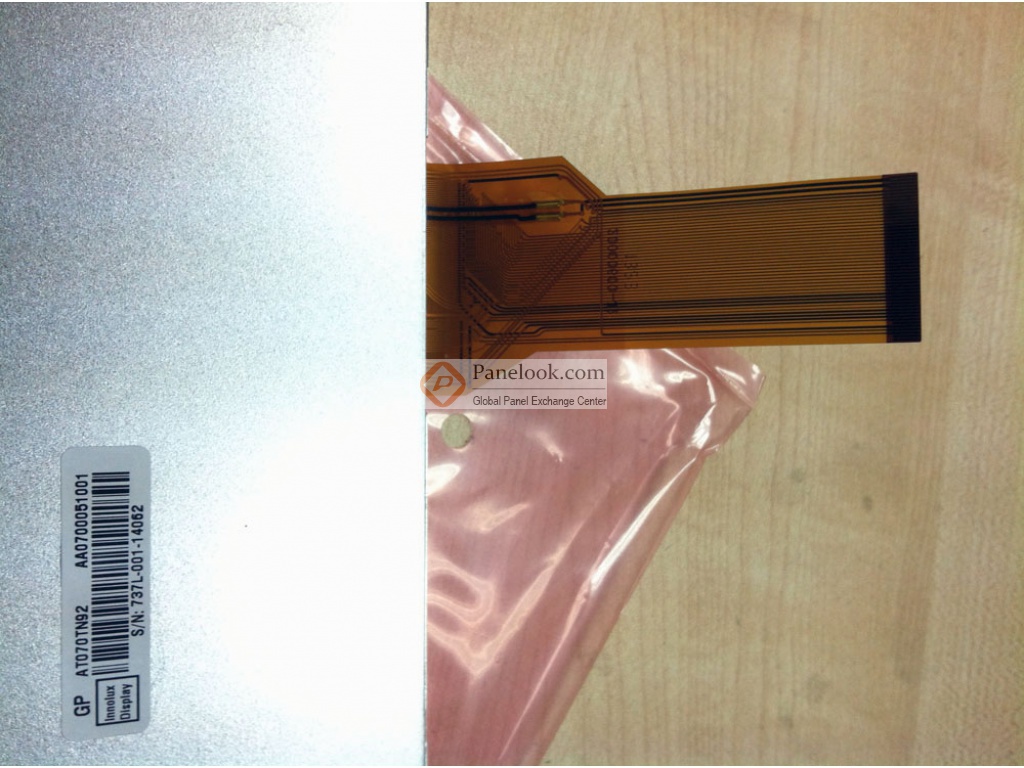

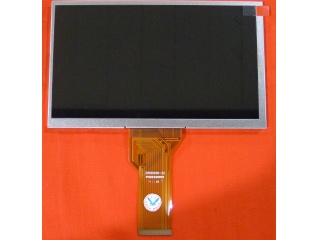

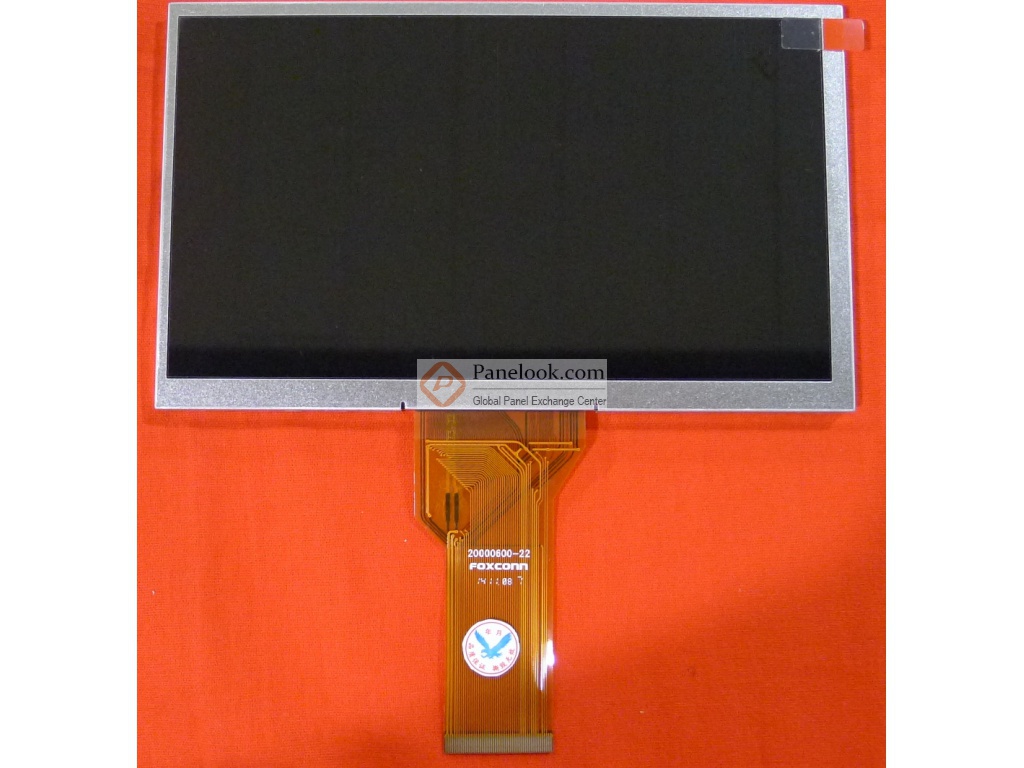

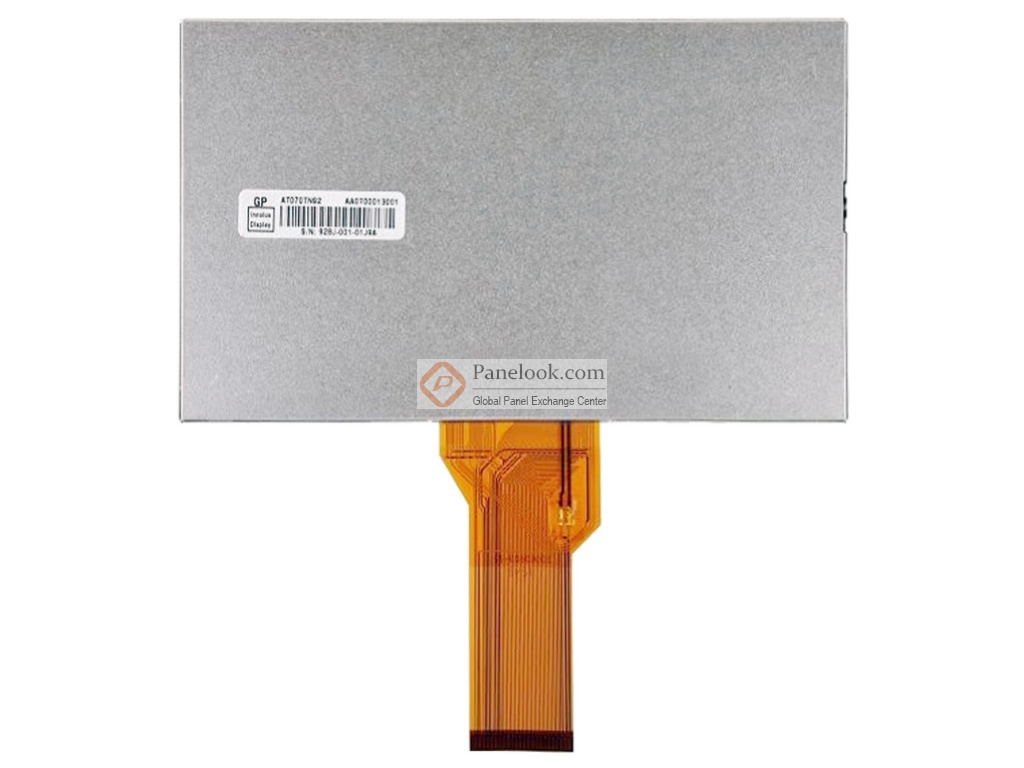

AT070TN92是群创光电股份有限公司 (群创，Innolux) 推出的一款采用a-Si TFT-LCD技术的7.0英寸液晶模组产品，它装配有WLED背光，无背光驱动，无触摸，已邦定EK79713BCGB + EK73202ACGB驱动IC。根据群创 (Innolux)于2023年11月14日发布的版本号为Final Ver08的产品规格书，AT070TN92显示分辨率为800(RGB)×480 (WVGA)，宽高比为16:9 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为154.08×85.92 (宽×高) mm，可视尺寸为156.7×89.1 (宽×高) mm，外观尺寸为164.9×100 (宽×高)×6(厚) mm，表面处理为雾面，产品净重150g (Typ.)。背光方面此产品采用了3S9P WLED发光的侧入式光源，光源的使用寿命为20K小时，不含背光驱动。AT070TN92采用了Parallel RGB (1 ch, 6/8-bit)信号接口，总共50 pins，采用FPC连接，驱屏电压为3.3/10.4/16.0/-7.0V (Typ.)(DVDD/AVDD/VGH/VGL)。它的典型垂直刷新率Fv为60Hz。如果开发新产品想采用AT070TN92液晶模组，屏库®建议您向群创 (Innolux)或其代理商了解关于AT070TN92的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！根据屏库掌握的情报此产品于2009年Q3量产，于2022年Q4停产，当前生产状态为量产中。目前AT070TN92在屏库上有33条现货信息、41家供应商信息，属于目前屏库市场交易的主力型号产品。屏库于2012年02月21日对此型号首次建立参数，并于2026年03月13日对参数进行了最后更新。它的工作温度为 -20 ~ 70°C，存储温度为 -30 ~ 80°C。基于它白光LED背光，上/下,左/右翻转显示，6/8位灰阶可选，表面雾面， 80.15mm length FPC等特征，此型号推荐使用于数码相框，便携式DVD，可视门铃，可视电话。
