天马液晶模组TM070RDH10-46概况-全球液晶屏交易中心-屏库

人气指数：2010 2025-01-03 10:03

天马液晶模组TM070RDH10-46主要参数

现货数量
1414片
长期卖家
6个
求购数量
暂无
生产状态
已停产

客户发样
2019,Q2
开始量产
2019,Q3
最后下单
--
最后出货
--

生产信息仅供参考，请与原厂或代理商确认。

品牌	天马 (TIANMA)	型号名称	TM070RDH10-46
屏幕尺寸	7.0英寸	面板类型	a-Si TFT-LCD, 液晶模组
分辨率	800(RGB)×480, WVGA, 16:9	像素布局	RGB垂直条状
显示区域	154.08×85.92 mm (H×V)	外观尺寸	164.9×100×6 mm (H×V×D)
屏幕重量	155g (Typ.)	表面处理	雾面
屏幕亮度	400 cd/m² (Typ.)	对比度	500 : 1 (Typ.) [透射]
最佳视向	6 o'clock	光学模式	TN，常白显示，透射式
可视角度	70/70/50/70 (Typ.)(CR≥10)	响应速度	25 (Typ.)(Tr+Td) ms
颜色数量	262K/16.7M, 50% NTSC	适用于
消耗功率	-	背光类型	3S8P WLED, 20K小时, 无驱动
刷新频率	60Hz	触摸功能	无触摸
信号系统	Parallel RGB (1 ch, 6/8-bit) , FPC , 50 pins
供应电压	3.3/10.4/16.0/-7.0V (Typ.)(VCC/AVDD/VGH/VGL)
最大额定	存储温度 -30 ~ 80 °C 工作温度 -20 ~ 70 °C

共4条现货>>

天马液晶模组TM070RDH10-46 VIP卖家现货

金亿库光电有限公司

第4年

新屏原厂原包, 通用A+级, 约95%无亮点

100片, 2片起售, 中国大陆仓

即刻交货

详情

德志科技有限公司

第9年

N&S Electronic Co., Limited香港常青电子有限公司

第11年

新屏原厂原包, 通用A级, 约95%无亮点

129片, 2片起售, 中国大陆仓

即刻交货

详情

厦门市易阳光电子有限公司

第6年

共6个供应商>>

天马液晶模组TM070RDH10-46 VIP供应商

浙江沐泽电子科技有限公司

第7年

TM070RDH10-46 长期供应贸易

嘉兴市

厦门市易阳光电子有限公司

第6年

TM070RDH10-46 长期供应贸易

厦门市

上海丙申申酉电子有限公司

第4年

TM070RDH10-46 长期供应代理经销

上海市

天马液晶模组TM070RDH10-46规格书

	规格书	版本号	规格书语言	文件大小	页数	原厂发布日期	最新
	TM070RDH10-46规格书	Final Ver2.0	English	1.1 M	21	2019-6-13	最新	付费下载

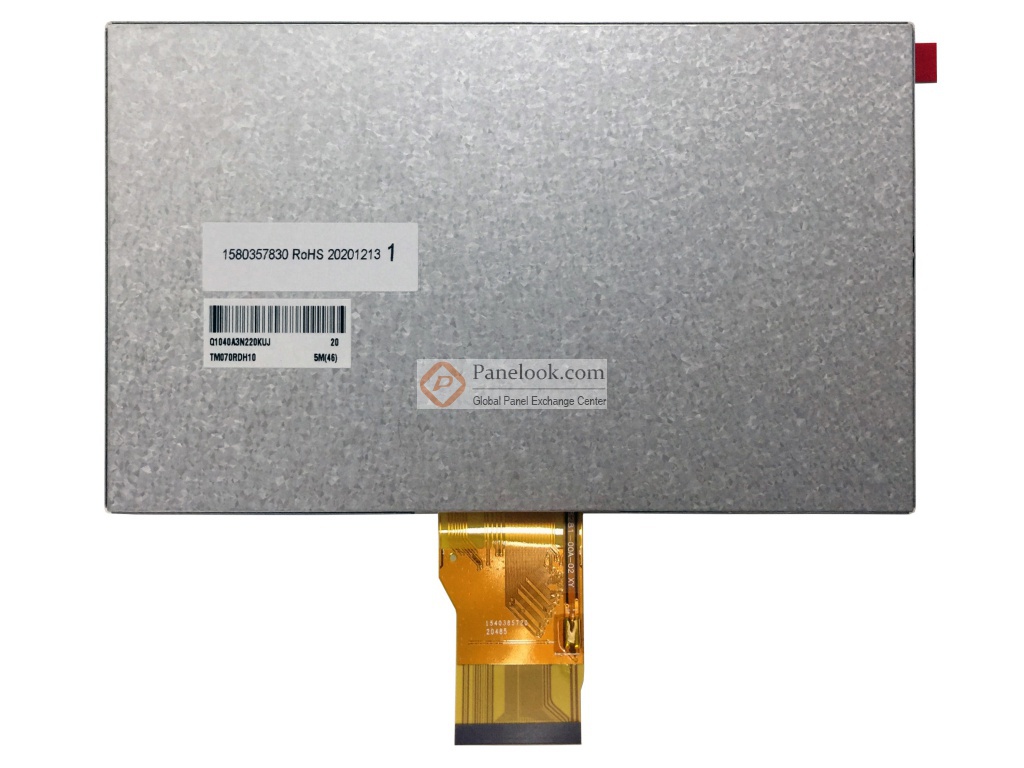

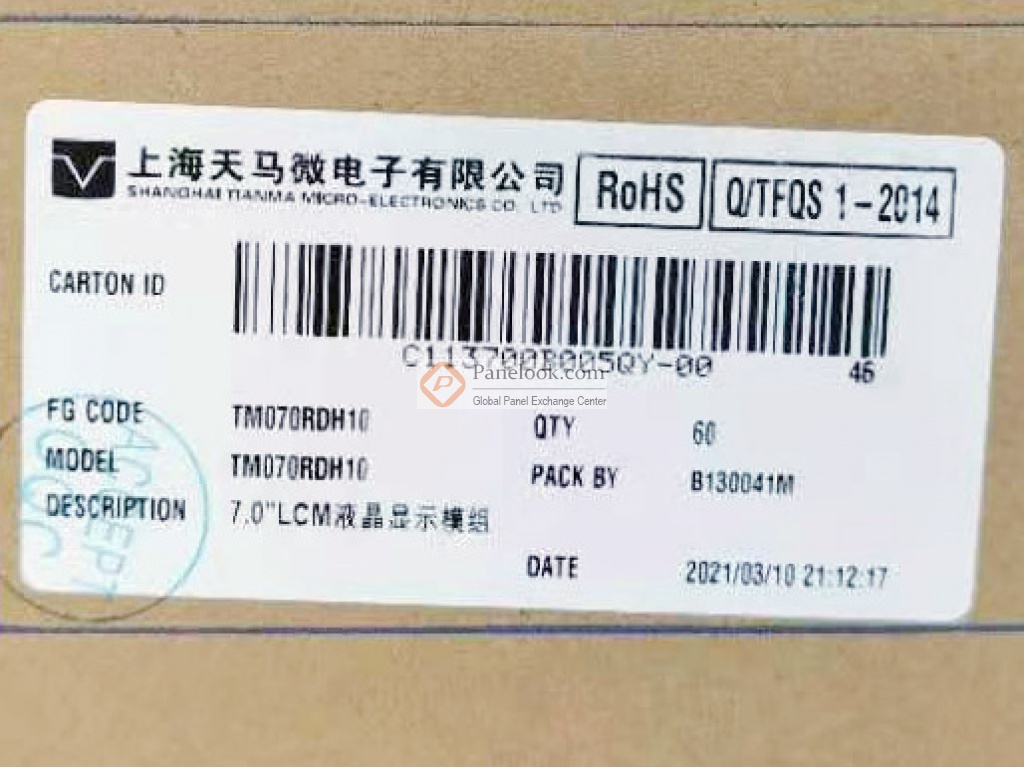

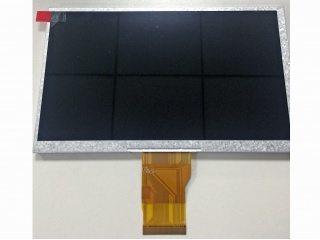

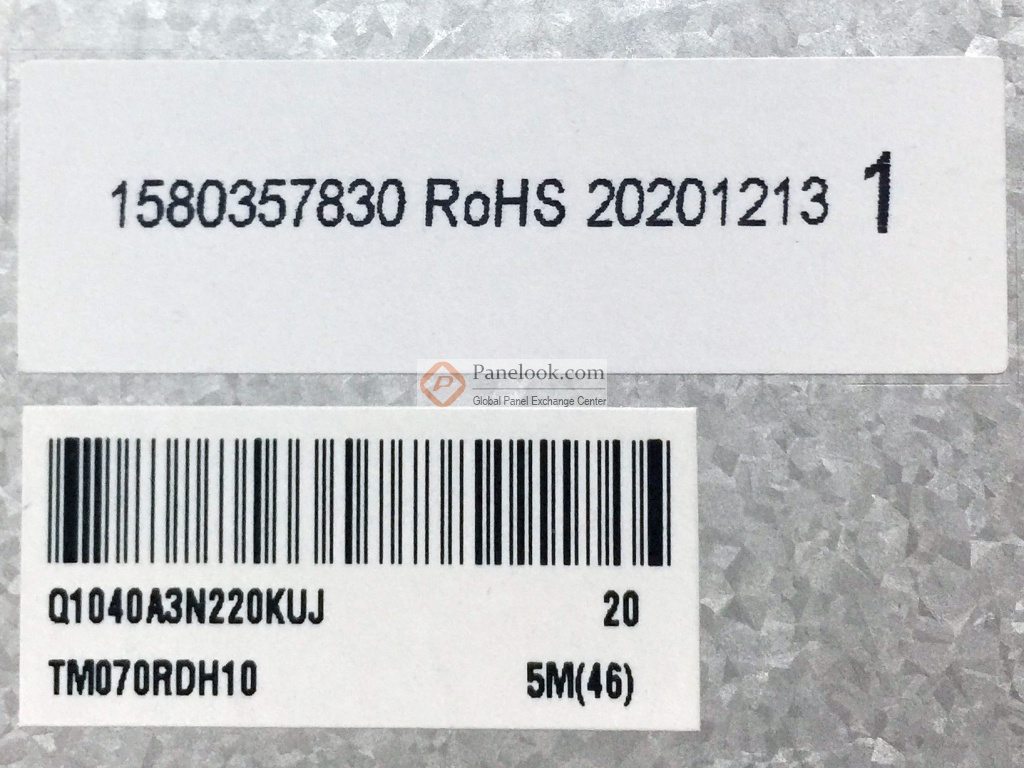

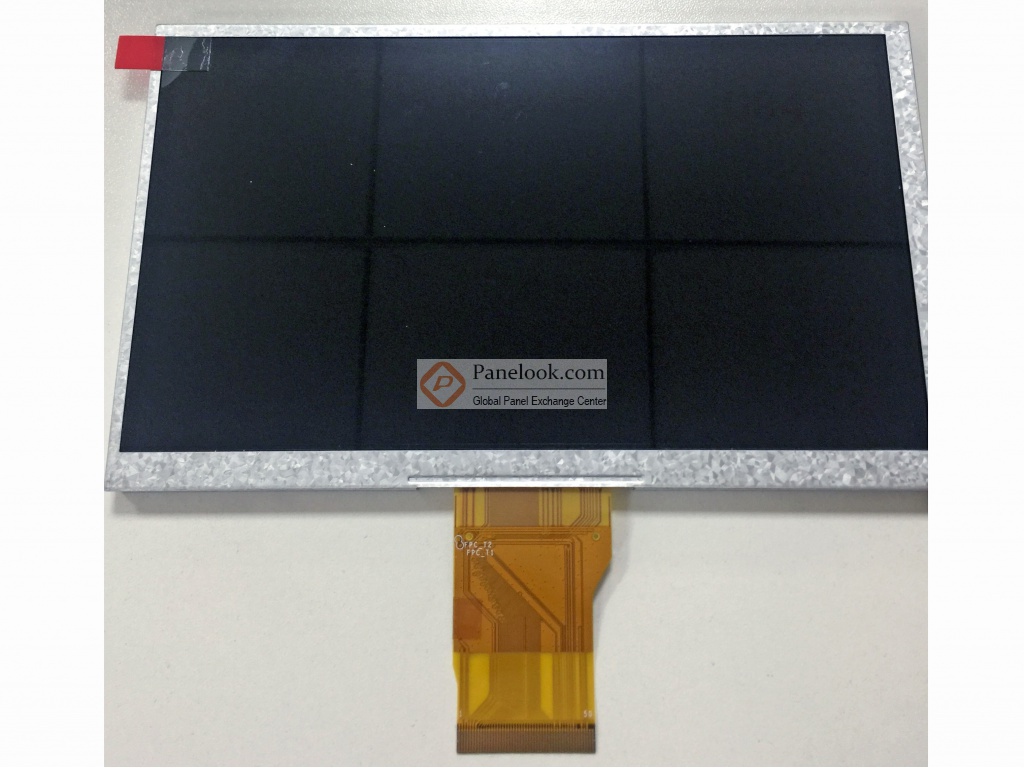

天马液晶模组TM070RDH10-46图片

天马液晶模组TM070RDH10-46综述

TM070RDH10-46是天马微电子股份有限公司 (天马，TIANMA) 推出的一款采用a-Si TFT-LCD技术的7.0英寸液晶模组产品，它装配有WLED背光，无背光驱动，无触摸，已邦定HIX8264D + HX8664B驱动IC。根据天马 (TIANMA)于2019年6月13日发布的版本号为Final Ver2.0的产品规格书，TM070RDH10-46显示分辨率为800(RGB)×480 (WVGA)，宽高比为16:9 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为154.08×85.92 (宽×高) mm，可视尺寸为157.08×89.39 (宽×高) mm，外观尺寸为164.9×100 (宽×高)×6(厚) mm，表面处理为雾面，产品净重155g (Typ.)。背光方面此产品采用了3S8P WLED发光的侧入式光源，光源的使用寿命为20K小时，不含背光驱动。TM070RDH10-46采用了Parallel RGB (1 ch, 6/8-bit)信号接口，总共50 pins，采用FPC连接，驱屏电压为3.3/10.4/16.0/-7.0V (Typ.)(VCC/AVDD/VGH/VGL)。它的典型垂直刷新率Fv为60Hz。如果开发新产品想采用TM070RDH10-46液晶模组，屏库®建议您向天马 (TIANMA)或其代理商了解关于TM070RDH10-46的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！根据屏库掌握的情报此产品于2019年Q3量产，当前生产状态为已停产。目前TM070RDH10-46在屏库上有4条现货信息、6家供应商信息，交易氛围活跃。屏库于2021年03月17日对此型号首次建立参数，并于2025年01月03日对参数进行了最后更新。它的工作温度为 -20 ~ 70°C，存储温度为 -30 ~ 80°C。基于它白光LED背光，上/下,左/右翻转显示，6/8位灰阶可选，表面雾面， 47.05mm length FPC等特征，此型号推荐使用于工业，数码相框，便携式DVD。
