| 面板品牌 |
|---|
| 面板尺寸 |
| 像素数量 |
| 显示区域 |
| 面板重量 |
| 面板亮度 |
| 可视角度 |
| 视角方向 |
| 显示颜色 |
| 工作频率 |
| 功率消耗 |
| 天马 (TIANMA) |
| 7.0英寸 |
| 800(RGB)×480, WVGA, 16:9 |
| 154.08(H)×85.92(V) mm |
| TBD |
| 450 cd/m² (Typ.) |
70/70/50/70 (Typ.)(CR≥10)  |
| 6 o'clock |
| 262K/16.7M, 50% NTSC |
| 60Hz |
| - |
| 面板型号 |
| 面板类型 |
| 像素布局 |
| 外观尺寸 |
| 表面处理 |
| 对比度 |
| 工作模式 |
| 反应时间 |
| 面板应用 |
| 触摸屏 |
| 灯管类型 |
TM070RDH10-00  4个兼容型号 |
|
| a-Si TFT-LCD, 液晶模组 | |
| RGB垂直条状 | |
| 164.9(H)×100(V)×6(D) mm | |
| 雾面 | |
| 500:1 (Typ.) (透射) | |
| TN，常白显示，透射式 |
|
| 25 (Typ.)(Tr+Td) ms | |
| |
|
| 无触摸 | |
| 3S8P WLED, 20K小时, 无驱动 |
| 信号接口 |
|---|
| 驱屏电压 |
| 工作环境 |
| Parallel RGB (1 ch, 6/8-bit) , 50 pins , FPC |
| 3.3/12.5/22.0/-7.0V (Typ.)(VCC/AVDD/VGH/VGL) |
| 工作温度: -20 ~ 70 °C, 存储温度: -30 ~ 80 °C |
上海市
中国台湾
深圳市
深圳市
| 规格书 | 版本号 | 规格书语言 | 文件大小 | 页数 | 原厂发布日期 | 最新 | ||
|---|---|---|---|---|---|---|---|---|
|
TM070RDH10-00规格书 | Pre Ver1.0 | English | 622.7 K | 20 | 2011-1-7 | ||
|
TM070RDH10-00规格书 | Pre Ver1.1 | English | 742.7 K | 20 | 2011-1-26 | 最新 | |
|
|
TM070RDH10-00规格书 | Provisional Ver0.1 | English | 459.9 K | 20 | 2010-9-14 |

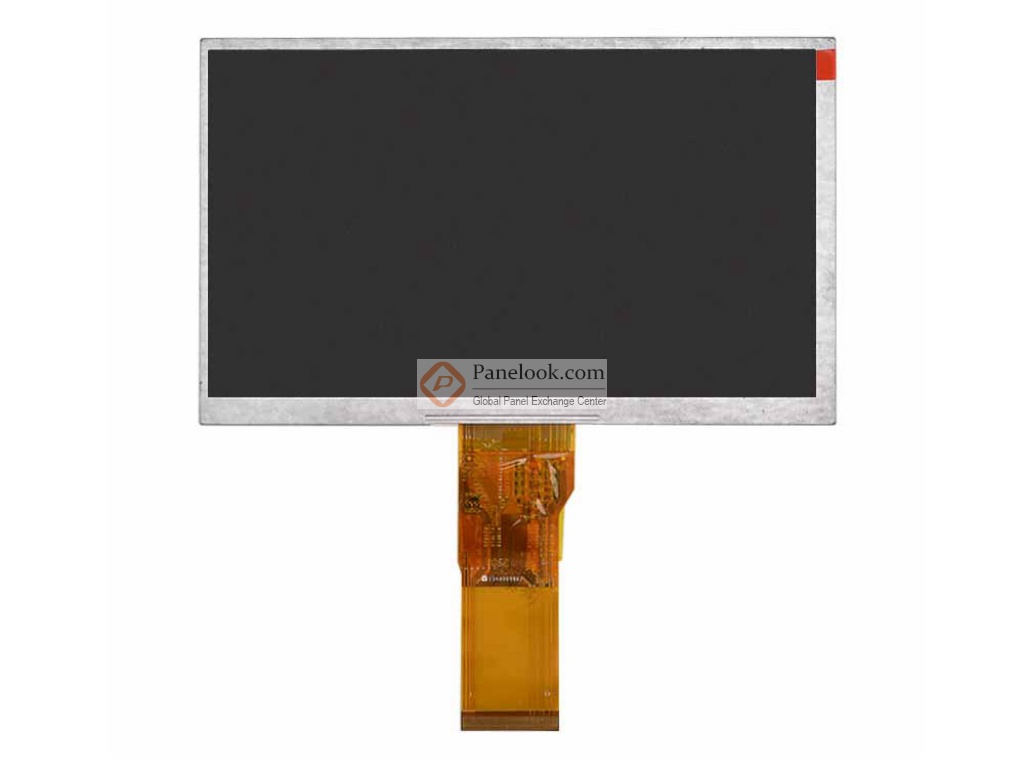

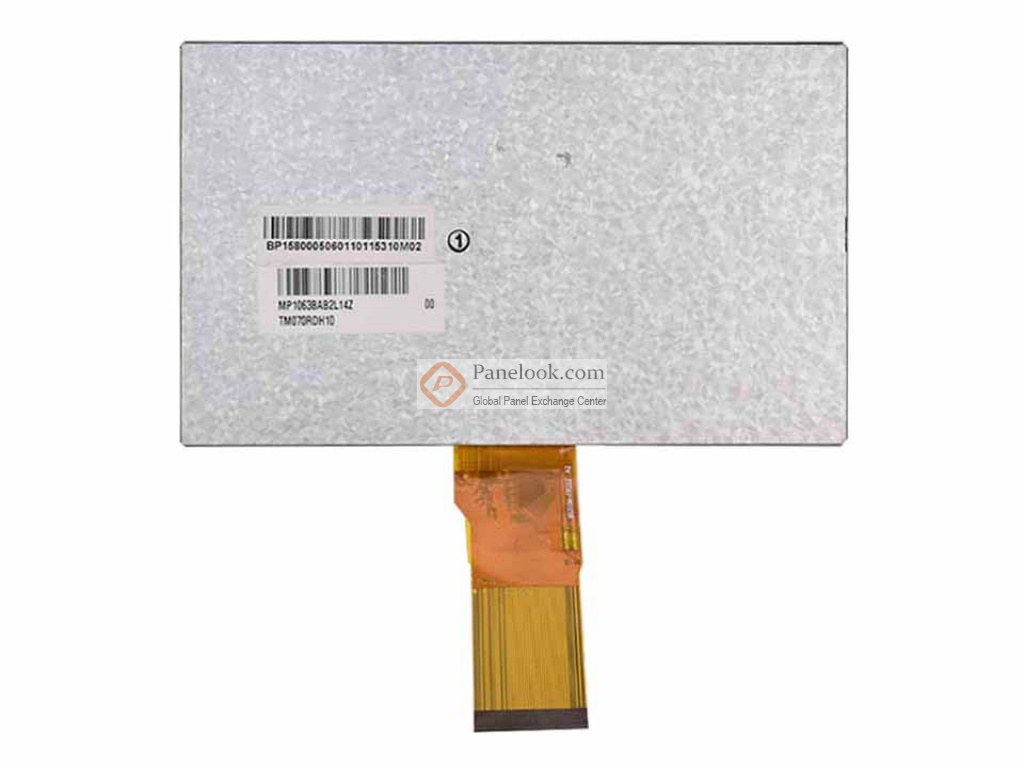

TM070RDH10-00是天马 (TIANMA)推出的一款7.0吋a-Si TFT-LCD液晶模组产品，它装配有WLED背光，无背光驱动，无触摸。此产品工作温度为 -20 ~ 70°C，存储温度为 -30 ~ 80°C。它的典型特征屏库总结为: 白光LED背光，上/下,左/右翻转显示，6/8位灰阶可选，表面雾面， 80.15mm length FPC。基于它的特征屏库推荐此型号应用于工业，数码相框，便携式DVD等产品。根据屏库掌握的情报此产品于2011年Q1量产，当前生产状态为已停产。目前此型号在屏库上有1条现货信息、4家供应商信息，交易氛围清淡。屏库于2012年07月23日对此型号首次建立参数，并于2024年04月09日对参数进行了最后更新。根据天马 (TIANMA)于2011年1月7日发布的版本号为Pre Ver1.1的产品规格书，TM070RDH10-00显示分辨率为800(RGB)×480 (WVGA)，宽高比为16:9 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为154.08(宽)×85.92(高) mm，外观尺寸为164.9(宽)×100(高)×6(厚) mm，可视尺寸为157.08(宽)×89.39(高) mm，表面处理为雾面，产品净重TBD。背光方面此产品采用了3S8P WLED发光的侧入式光源，光源的使用寿命为20K小时，不含背光驱动。TM070RDH10-00采用了Parallel RGB (1 ch, 6/8-bit)信号接口，总共50 pins，采用FPC连接，驱屏电压为3.3/12.5/22.0/-7.0V (Typ.)(VCC/AVDD/VGH/VGL)。它的典型垂直刷新率Fv为60Hz。屏库上标注的生产状态仅供参考，不应作为用户的决策依据。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！如果开发新产品想采用此液晶模组，关于TM070RDH10-00的最新的生产状态信息和技术信息，屏库®建议您咨询天马 (TIANMA)。
