| 面板品牌 |
|---|
| 面板尺寸 |
| 像素数量 |
| 显示区域 |
| 面板重量 |
| 面板亮度 |
| 可视角度 |
| 视角方向 |
| 显示颜色 |
| 工作频率 |
| 功率消耗 |
| 京瓷 (Kyocera) |
| 10.4英寸 |
| 1024(RGB)×768, XGA, 4:3 |
| 210.4(H)×157.8(V) mm |
| 480g (Typ.) |
| 1300 cd/m² (Typ.) |
85/85/85/85 (Typ.)(CR≥10)  |
| 全视角 |
| 262K/16.7M, 51% NTSC |
| 60Hz |
| - |
| 面板型号 |
| 面板类型 |
| 像素布局 |
| 外观尺寸 |
| 表面处理 |
| 对比度 |
| 工作模式 |
| 反应时间 |
| 面板应用 |
| 触摸屏 |
| 灯管类型 |
| TCG104XGLPAPNN-AN44P-S | |
| a-Si TFT-LCD, 液晶模组 | |
| RGB垂直条状 | |
| 230(H)×180.2(V)×11(D) mm | |
| 雾面 | |
| 700:1 (Typ.) (透射) | |
| AWV，常黑显示，透射式 |
|
| 18/12 (Typ.)(Tr/Td) ms | |
| |
|
| 无触摸 | |
| WLED, 70K小时, 含LED驱动 |
| 信号接口 |
|---|
| 驱屏电压 |
| 工作环境 |

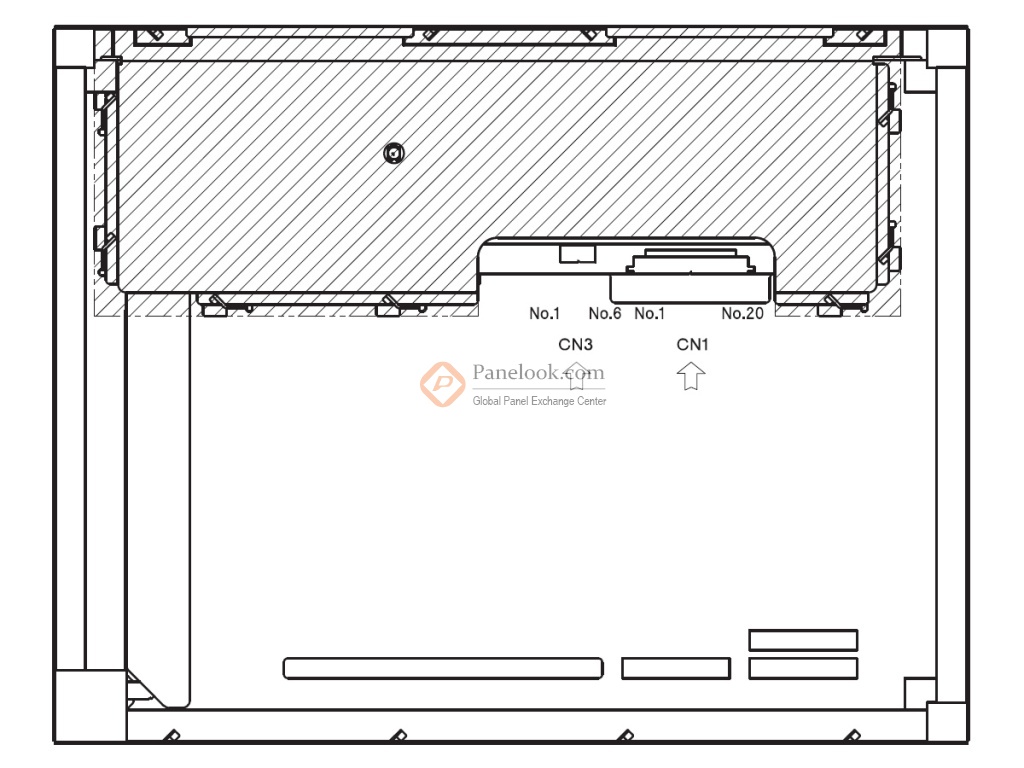

| LVDS (1 ch, 6/8-bit) , 20 pins , 端子 |
| 3.3V (Typ.) |
| 工作温度: -30 ~ 80 °C, 存储温度: -30 ~ 80 °C |
深圳市
| 规格书 | 版本号 | 规格书语言 | 文件大小 | 页数 | 原厂发布日期 | 最新 | ||
|---|---|---|---|---|---|---|---|---|
|
TCG104XGLPAPNN-AN44P-S规格书 | 20210407 | English | 1.2 M | 28 | 2021-4-7 | 最新 |
TCG104XGLPAPNN-AN44P-S是京瓷显示器株式会社 (京瓷，Kyocera) 推出的一款采用a-Si TFT-LCD技术的10.4英寸液晶模组产品，它装配有WLED背光，含LED驱动背光驱动，无触摸。根据京瓷 (Kyocera)于2021年4月7日发布的版本号为20210407的产品规格书，TCG104XGLPAPNN-AN44P-S显示分辨率为1024(RGB)×768 (XGA)，宽高比为4:3 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为210.4×157.8 (宽×高) mm，可视尺寸为215.4×161.8 (宽×高) mm，外观尺寸为230×180.2 (宽×高)×11(厚) mm，表面处理为雾面，产品净重480g (Typ.)。背光方面此产品采用了WLED发光的侧入式光源，光源的使用寿命为70K小时，含LED驱动。TCG104XGLPAPNN-AN44P-S采用了LVDS (1 ch, 6/8-bit)信号接口，总共20 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。如果开发新产品想采用TCG104XGLPAPNN-AN44P-S液晶模组，屏库®建议您向京瓷 (Kyocera)或其代理商了解关于TCG104XGLPAPNN-AN44P-S的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！根据屏库掌握的情报此产品于2021年Q3量产，当前生产状态为量产中。目前TCG104XGLPAPNN-AN44P-S在屏库上有4条现货信息、1家供应商信息，交易氛围清淡。屏库于2024年07月15日对此型号首次建立参数。它的工作温度为 -30 ~ 80°C，存储温度为 -30 ~ 80°C。基于它宽温，超高亮度，白光LED背光，寿命大于7万小时，含LED驱动器，6/8位灰阶可选，表面雾面等特征，此型号推荐使用于工业，户外高亮。
