| 制造商 | 京瓷 (Kyocera) | 型号 | TCG104XGLPAPNN-AN40-TA |
|---|---|---|---|
| 对角尺寸 | 10.4英寸 | 类型 | a-Si TFT-LCD, 液晶模组 |
| 显示区域 | 210.4(W)×157.8(H) mm | 外观尺寸 | 230(W)×180.2(H)×11(D) mm |
| 像素排列 | RGB垂直条状 | 解析度 | 1024(RGB)×768, XGA, 4:3 |
| 面板重量 | 480g (Typ.) | 表面处理 | 雾面 |
| 显示亮度 | 1300 cd/m² (Typ.) | 对比度 | 700:1 (Typ.) (透射) |
| 推荐视向 | 全视角 | 响应时间 | 18/12 (Typ.)(Tr/Td) ms |
| 可视角度 | 85/85/85/85 (Typ.)(CR≥10)  |
显示模式 | AWV，常黑显示，透射式 |
| 支持颜色 | 262K/16.7M, 51% NTSC | 应用产品 | |
| 功率消耗 | - | 光源类型 | WLED, 70K小时, 含LED驱动 |
| 刷新率 | 60Hz | 触摸技术 | 无触摸 |
| 接口类型 | 20 pins LVDS (1 ch, 6/8-bit) , 端子 | ||
| 电压供应 | 3.3V (Typ.) | ||
| 应用环境 | 工作温度 -30 ~ 80 °C , 存储温度 -30 ~ 80 °C | ||
中国香港
杭州市
上海市
嘉兴市
上海市
深圳市
| 规格书 | 版本号 | 规格书语言 | 文件大小 | 页数 | 原厂发布日期 | 最新 | ||
|---|---|---|---|---|---|---|---|---|
|
TCG104XGLPAPNN-AN40-TA规格书 | 20220323 | English | 1.5 M | 32 | 2022-03-23 | 最新 |

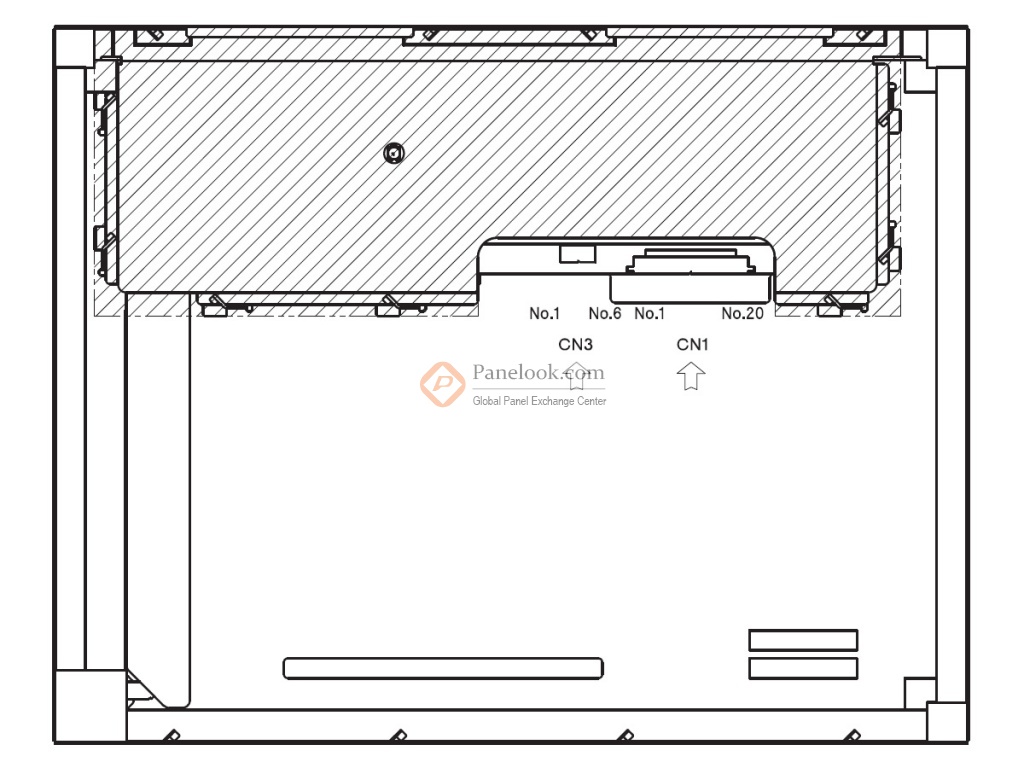

京瓷 (Kyocera) 推出的TCG104XGLPAPNN-AN40-TA是一款采用a-Si TFT-LCD技术的10.4英寸液晶模组产品，它装配有WLED背光，含LED驱动背光驱动，无触摸。屏库总结它的典型特征为: 宽温，超高亮度，白光LED背光，寿命大于7万小时，含LED驱动器，6/8位灰阶可选，表面雾面。它的工作温度为 -30 ~ 80°C，存储温度为 -30 ~ 80°C。此型号适合应用于工业，户外高亮。根据屏库掌握的情报此产品于2022年Q2量产，当前生产状态为量产中。目前TCG104XGLPAPNN-AN40-TA在屏库上有2条现货信息、6家供应商信息，交易氛围活跃。屏库于2024年03月26日对此型号首次建立参数。根据京瓷 (Kyocera)于2022年3月23日发布的版本号为20220323的产品规格书，TCG104XGLPAPNN-AN40-TA显示分辨率为1024(RGB)×768 (XGA)，宽高比为4:3 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为210.4×157.8 (宽×高) mm，可视尺寸为215.4×161.8 (宽×高) mm，外观尺寸为230(宽)×180.2(高)×11(厚) mm，表面处理为雾面，产品净重480g (Typ.)。背光方面此产品采用了WLED发光的侧入式光源，光源的使用寿命为70K小时，含LED驱动。TCG104XGLPAPNN-AN40-TA采用了LVDS (1 ch, 6/8-bit)信号接口，总共20 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。如果开发新产品想采用TCG104XGLPAPNN-AN40-TA液晶模组，屏库®建议您向京瓷 (Kyocera)或其代理商了解关于TCG104XGLPAPNN-AN40-TA的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！
