京瓷液晶模组TCG104XGLPAPNN-AN31-S概况-全球液晶屏交易中心-屏库

人气指数：9429 2022-12-14 01:16

京瓷液晶模组TCG104XGLPAPNN-AN31-S主要参数

现货数量
1318片
长期卖家
11个
求购数量
暂无
生产状态
量产中

客户发样
2015,Q2
开始量产
2015,Q3
最后下单
--
最后出货
--

生产信息仅供参考，请与原厂或代理商确认。

面板品牌京瓷 (Kyocera)
面板型号TCG104XGLPAPNN-AN31-S

面板尺寸10.4英寸
面板类型a-Si TFT-LCD, 液晶模组

像素数量1024(RGB)×768, XGA, 4:3
像素布局 RGB垂直条状

显示区域210.4(H)×157.8(V) mm
外观尺寸230(H)×180.2(V)×11(D) mm

面板重量480g (Typ.)
表面处理雾面

面板亮度600 cd/m² (Typ.)
对比度 700:1 (Typ.) (TM)

可视角度85/85/85/85 (Typ.)(CR≥10)
工作模式AWV，常黑显示，透射式

视角方向全视角
反应时间18/12 (Typ.)(Tr/Td) ms

显示颜色262K/16.7M, 51% NTSC
触摸屏无触摸

功率消耗 -
光源类型WLED, 50K小时, 含LED驱动

工作频率60Hz
面板应用

信号接口
LVDS (1 ch, 6/8-bit) , 20 pins , 端子

驱屏电压
3.3V (Typ.)

工作环境
工作温度 -30 ~ 80 °C, 存储温度 -30 ~ 80 °C

共8条现货>>

京瓷液晶模组TCG104XGLPAPNN-AN31-S VIP卖家现货

TSS Service Center Co., Limited

第14年

WINNI (HK) ELECTRONIC CO., LIMITED

第9年

东莞银显光电有限公司

第5年

深圳市银基电子有限公司

第9年

伊贝斯诚(香港)有限公司

第9年

上海臻佑电子科技有限公司

第11年

新屏原厂原包, 通用A级, 约80%无亮点

40片, 2片起售, 中国大陆仓

1周内交货

详情

上海沐泽信息技术有限公司

第11年

新屏原厂原包, 通用A级, 约95%无亮点

20片, 2片起售, 中国大陆仓

即刻交货

详情

上海彰峰电子科技有限公司

第9年

新屏原厂原包, 通用A级, 约80%无亮点

298片, 2片起售, 中国大陆仓

即刻交货

详情

共11个供应商>>

京瓷液晶模组TCG104XGLPAPNN-AN31-S VIP供应商

N&S Electronic Co., Limited香港常青电子有限公司

第11年

TCG104XGLPAPNN-AN31-S 长期供应贸易

中国香港

WINNI (HK) ELECTRONIC CO., LIMITED

第9年

TCG104XGLPAPNN-AN31-S 长期供应贸易

中国香港

杭州立煌科技有限公司

第9年

TCG104XGLPAPNN-AN31-S 长期供应代理经销

杭州市

香港熠泰电子有限公司

第8年

TCG104XGLPAPNN-AN31-S 长期供应贸易

深圳市

上海维迩克显示技术有限公司

第7年

TCG104XGLPAPNN-AN31-S 长期供应代理经销

上海市

上海丙申申酉电子有限公司

第4年

TCG104XGLPAPNN-AN31-S 长期供应代理经销

上海市

深圳市博锐森电子有限公司

第4年

TCG104XGLPAPNN-AN31-S 长期供应贸易

深圳市

深圳市悦为光电科技有限公司

第3年

TCG104XGLPAPNN-AN31-S 长期供应贸易

深圳市

德邦高科有限公司

第3年

TCG104XGLPAPNN-AN31-S 长期供应贸易

深圳市

深圳市赛旋电子科技有限公司

第2年

TCG104XGLPAPNN-AN31-S 长期供应贸易

深圳市

京瓷液晶模组TCG104XGLPAPNN-AN31-S规格书

	规格书	版本号	规格书语言	文件大小	页数	原厂发布日期	最新
	TCG104XGLPAPNN-AN31-S规格书	20150626	English	1.2 M	28	2015-6-26	最新	会员下载

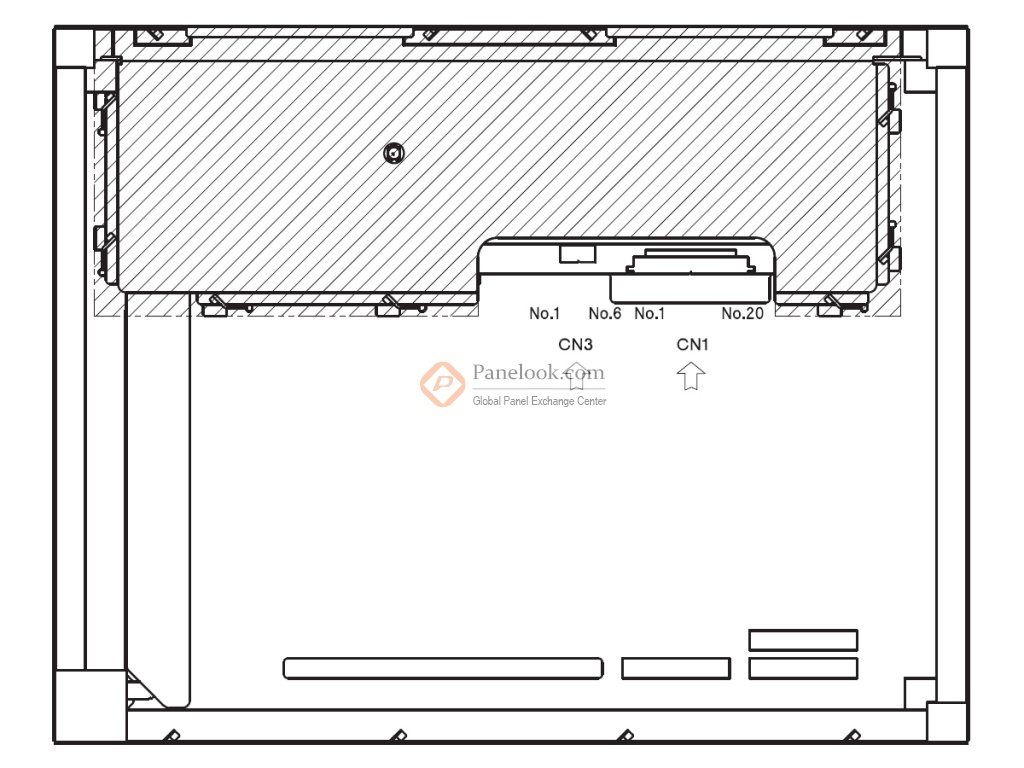

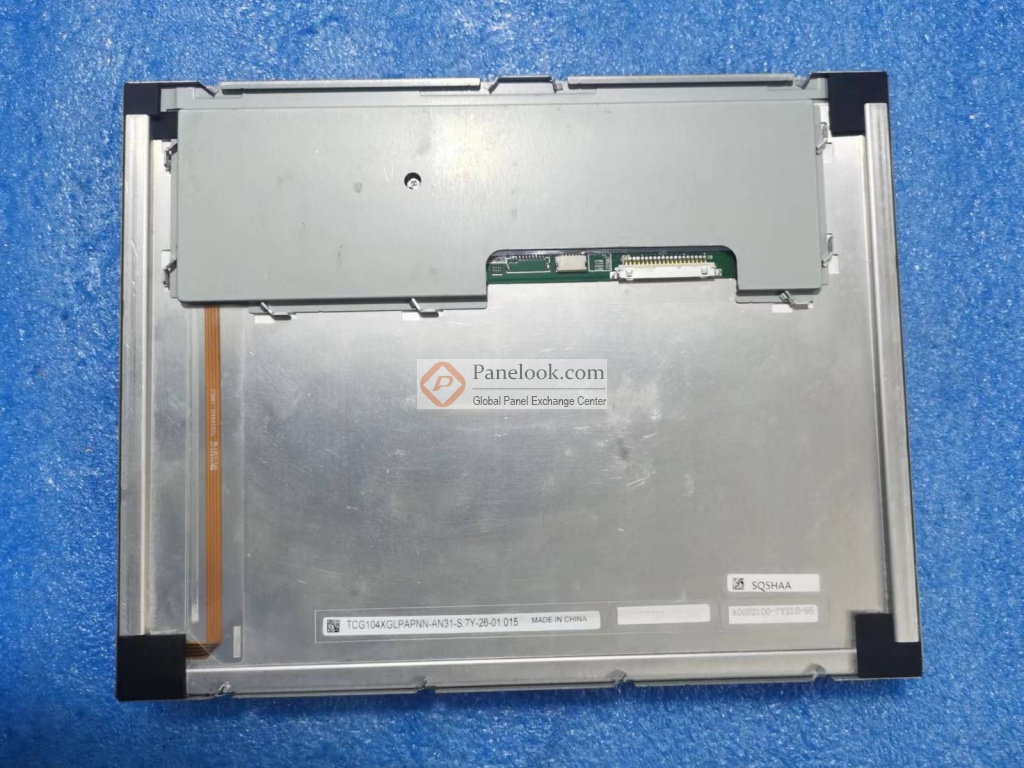

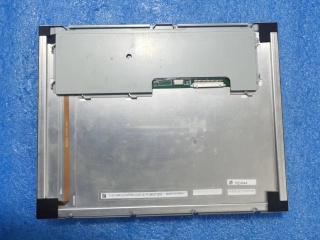

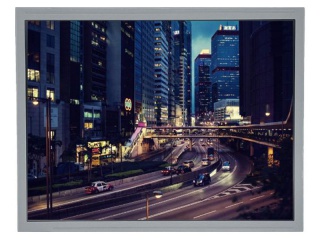

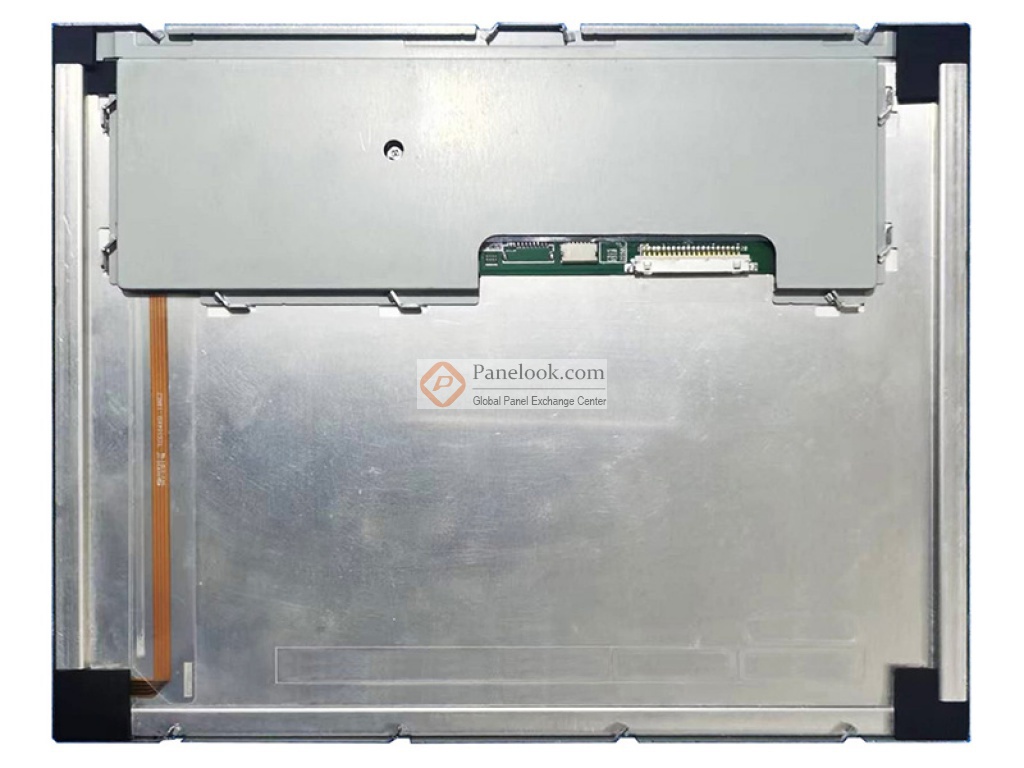

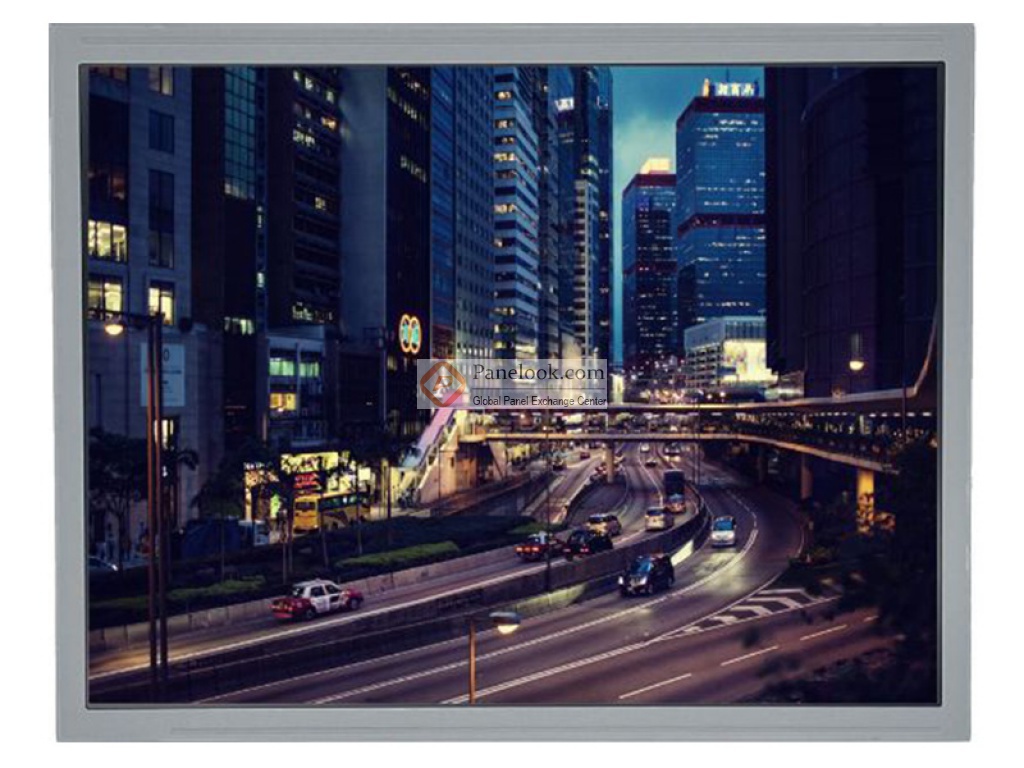

京瓷液晶模组TCG104XGLPAPNN-AN31-S图片

京瓷液晶模组TCG104XGLPAPNN-AN31-S概况

TCG104XGLPAPNN-AN31-S是京瓷显示器株式会社 (京瓷，Kyocera) 推出的一款采用a-Si TFT-LCD技术的10.4英寸液晶模组产品，它装配有WLED背光，含LED驱动背光驱动，无触摸。根据京瓷 (Kyocera)于2015年6月26日发布的版本号为20150626的产品规格书，TCG104XGLPAPNN-AN31-S显示分辨率为1024(RGB)×768 (XGA)，宽高比为4:3 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为210.4×157.8 (宽×高) mm，可视尺寸为215.4×161.8 (宽×高) mm，外观尺寸为230×180.2 (宽×高)×11(厚) mm，表面处理为雾面，产品净重480g (Typ.)。背光方面此产品采用了WLED发光的侧入式光源，光源的使用寿命为50K小时，含LED驱动。TCG104XGLPAPNN-AN31-S采用了LVDS (1 ch, 6/8-bit)信号接口，总共20 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。如果开发新产品想采用TCG104XGLPAPNN-AN31-S液晶模组，屏库®建议您向京瓷 (Kyocera)或其代理商了解关于TCG104XGLPAPNN-AN31-S的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！根据屏库掌握的情报此产品于2015年Q3量产，当前生产状态为量产中。目前TCG104XGLPAPNN-AN31-S在屏库上有8条现货信息、11家供应商信息，交易氛围十分活跃。屏库于2016年08月10日对此型号首次建立参数，并于2022年12月14日对参数进行了最后更新。它的工作温度为 -30 ~ 80°C，存储温度为 -30 ~ 80°C。基于它宽温，高亮度，白光LED背光，寿命大于5万小时，含LED驱动器，6/8位灰阶可选，表面雾面等特征，此型号推荐使用于工业。
