矩形
- 显示区域
- 115.185×86.385 mm (H×V)
- 外观尺寸
- 167×109×10 mm (H×V×D)
- 屏幕重量
- -
- 表面处理
- 雾面
- 屏幕亮度
- 220 cd/m² (Typ.)
- 对比度
- 25:1 (Typ.) [透射]
- 最佳视向
- 6 o'clock
- 光学模式
- STN，黑白模，透射式
- 可视角度
- 40/40/30/50 (Typ.)(CR≥2)
- 响应速度
- 330/150 (Typ.)(Tr/Td) ms
- 颜色数量
- 单色
- 适用于
-
- 功率消耗
- -
- 背光类型
- 1 pcs CCFL, 50K小时, 无驱动
- 刷新频率
- 75Hz
- 触摸功能
- 无触摸
- 信号系统
- Parallel Data (1ch, 4-bit) , FPC , 14 pins
- 供应电压
- 3.3/5.0V (Typ.)(VDD)
- 最大额定
- 存储温度 -30 ~ 80 °C 工作温度 -20 ~ 70 °C
SP14Q005 长期供应 贸易
 中国香港
SP14Q005 长期供应 贸易
深圳市

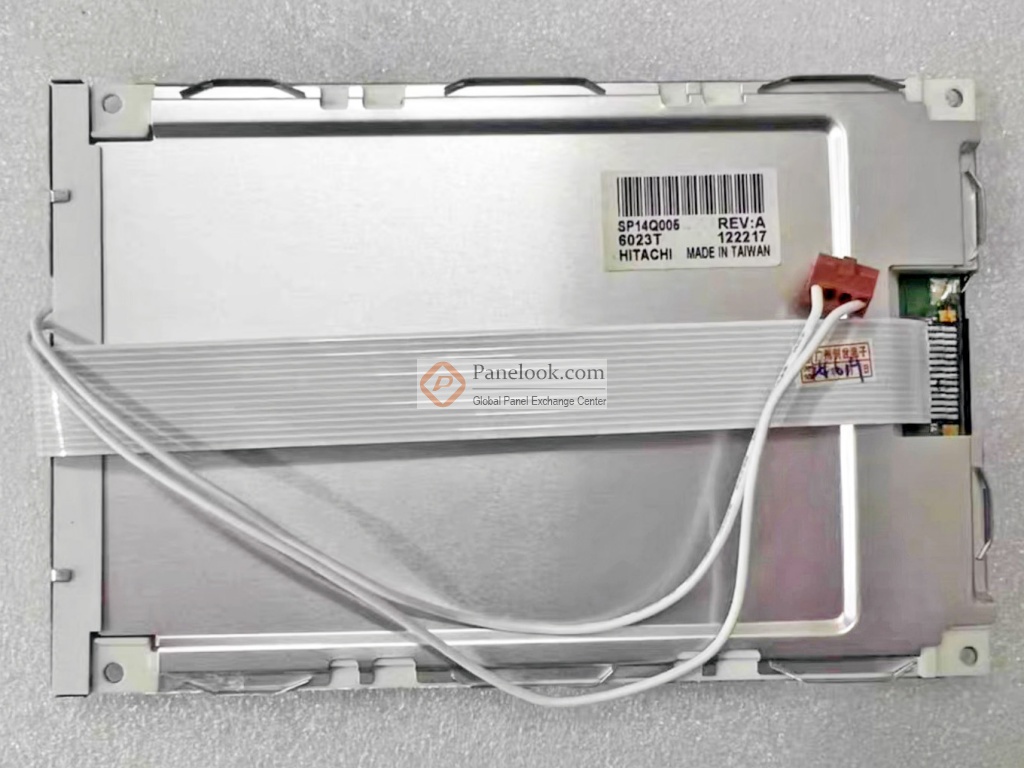

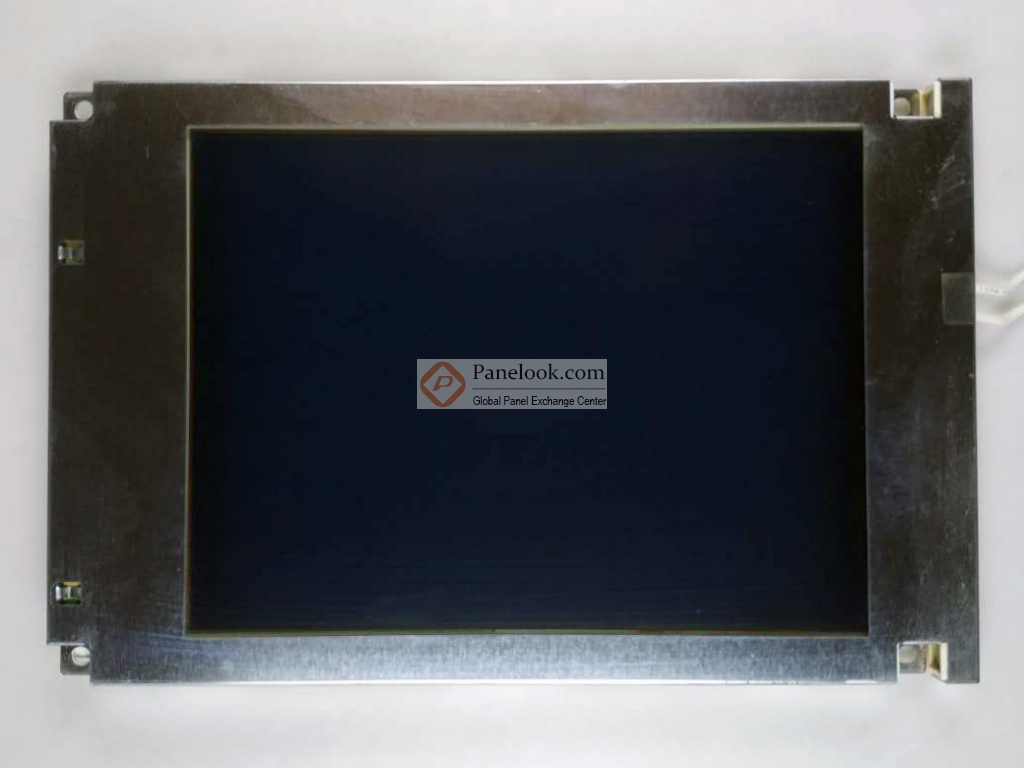

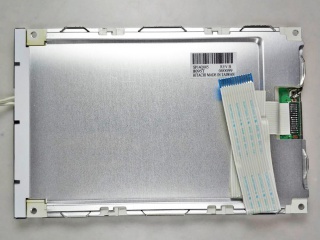

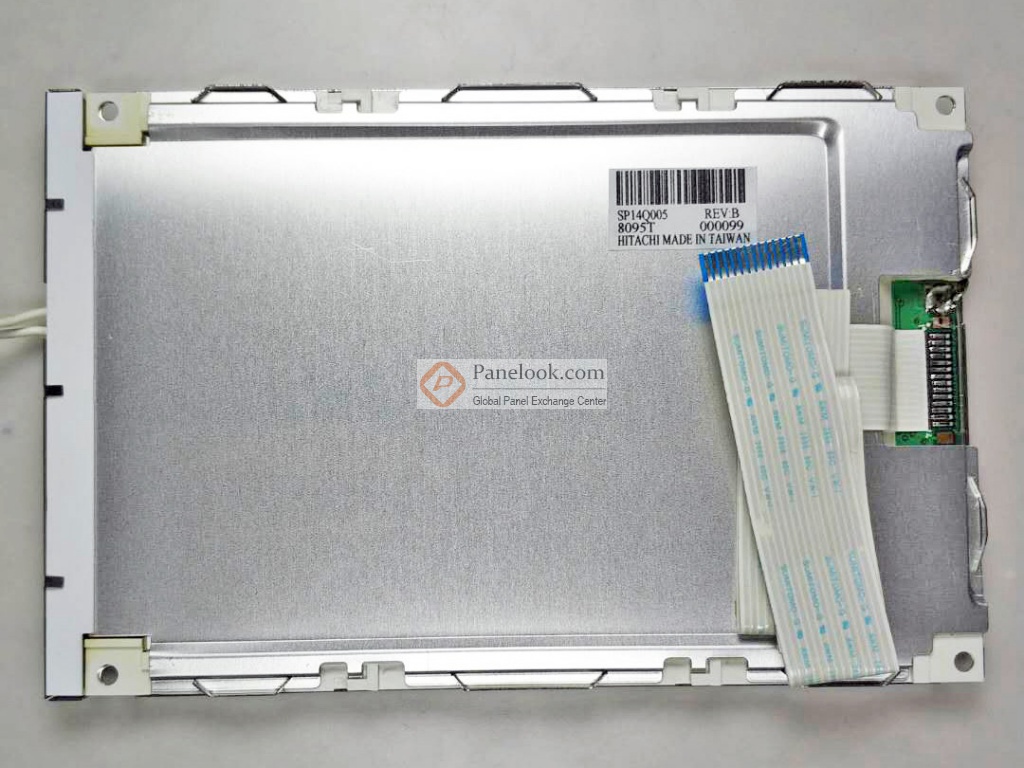

日立液晶模组SP14Q005综述
日立 (HITACHI) 推出的SP14Q005是一款采用FSTN-LCD技术的5.7英寸液晶模组产品，它装配有CCFL背光，无背光驱动，无触摸。屏库总结它的典型特征为: 寿命大于5万小时，表面雾面。它的工作温度为 -20 ~ 70°C，存储温度为 -30 ~ 80°C，耐振动性为1.2G (11.76 m/s²)。此型号适合应用于工业。根据屏库掌握的情报此产品于2002年Q3量产，于2014年Q4停产，当前生产状态为已停产。目前SP14Q005在屏库上有2条现货信息、2家供应商信息，交易氛围清淡。屏库于2012年12月27日对此型号首次建立参数，并于2018年08月22日对参数进行了最后更新。根据日立 (HITACHI)于2012年5月1日发布的版本号为Ver.8的产品规格书，SP14Q005显示分辨率为320×240 (QVGA)，宽高比为4:3 (宽:高)，像素采用矩形排列。它的显示区域尺寸为115.185×86.385 (宽×高) mm，可视尺寸为122.0×92.0 (宽×高) mm，外观尺寸为167(宽)×109(高)×10(厚) mm，表面处理为雾面。背光方面此产品采用了1 pcs CCFL发光的侧入式光源，光源的使用寿命为50K小时，不含背光驱动。SP14Q005采用了Parallel Data (1ch, 4-bit)信号接口，总共14 pins，采用FPC连接，驱屏电压为3.3/5.0V (Typ.)(VDD)。它的典型垂直刷新率Fv为75Hz。如果开发新产品想采用SP14Q005液晶模组，屏库®建议您向日立 (HITACHI)或其代理商了解关于SP14Q005的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！
|
