| 品牌 |
|---|
| 屏幕尺寸 |
| 分辨率 |
| 显示区域 |
| 屏幕重量 |
| 屏幕亮度 |
| 推荐视向 |
| 可视角度 |
| 颜色数量 |
| 功率消耗 |
| 刷新频率 |
| 日立 (HITACHI) |
| 5.7英寸 |
| 320×240, QVGA, 4:3 |
| 115.185×86.385 mm (H×V) |
| - |
| 110 cd/m² (Typ.) |
| 6 o'clock |
| - |
| 单色 |
| - |
| 75Hz |
| 型号名称 |
| 面板类型 |
| 像素布局 |
| 外观尺寸 |
| 表面处理 |
| 对比度 |
| 光学模式 |
| 响应速度 |
| 适用于 |
| 背光系统 |
| 触摸功能 |
| SP14Q003 | |
| STN-LCD, 液晶模组 | |
| 矩形 | |
| 167×109×10 mm (H×V×D) | |
| 雾面 | |
| 6 : 1 (Typ.) (透射) | |
STN，蓝模-负显，透射式  |
|
| 120/150 (Typ.)(Tr/Td) ms | |
| |
|
| 1 pcs CCFL, 无驱动 | |
| 无触摸 |
| 信号类型 |
|---|
| 电压供应 |
| 最大额定 |
| Parallel Data (1ch, 4-bit) , 14 pins , FPC |
| 5.0V (Typ.) |
| 存储温度 -20 ~ 60 °C 工作温度 0 ~ 50 °C |
深圳市
| 规格书 | 版本号 | 规格书语言 | 文件大小 | 页数 | 原厂发布日期 | 最新 | ||
|---|---|---|---|---|---|---|---|---|
|
SP14Q003规格书 | Ver.1 | English | 1.7 M | 21 | 2000-1-24 | 最新 |

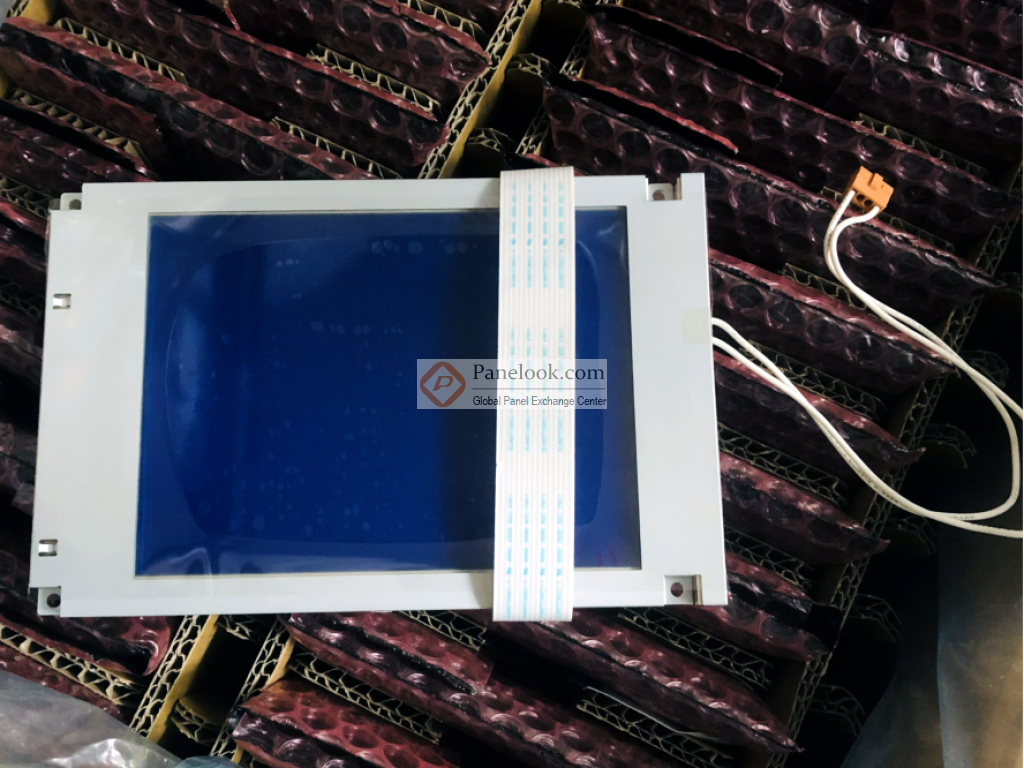

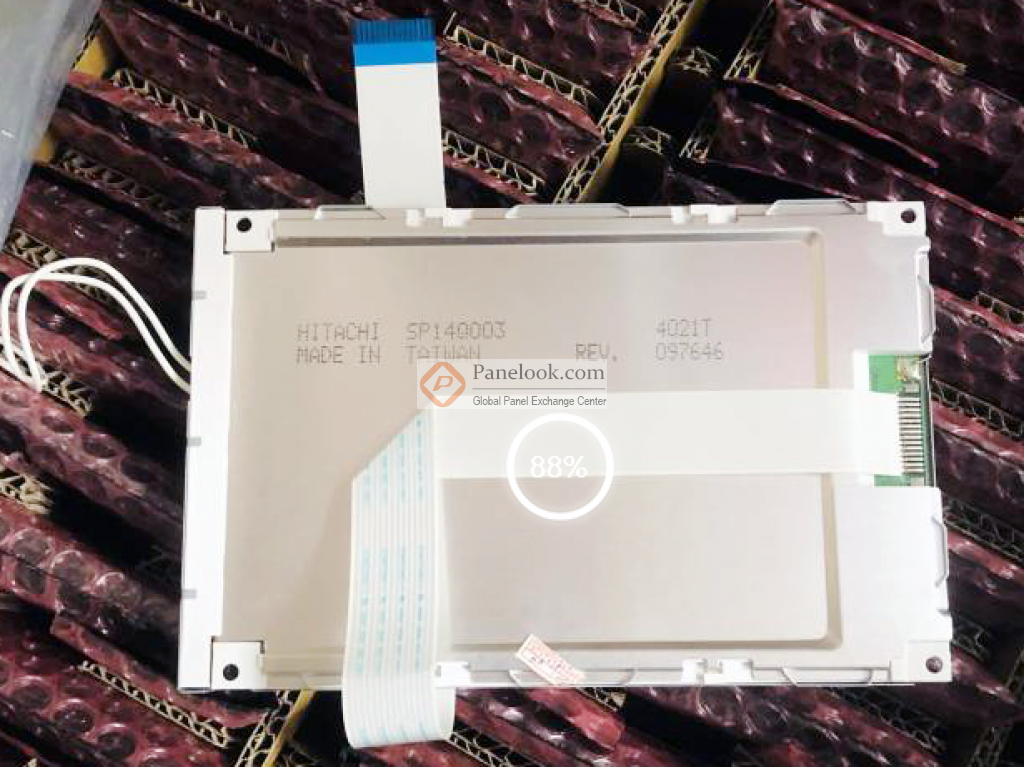

日立 (HITACHI) 推出的SP14Q003是一款采用STN-LCD技术的5.7英寸液晶模组产品，它装配有CCFL背光，无背光驱动，无触摸。屏库总结它的典型特征为: 表面雾面。它的工作温度为 0 ~ 50°C，存储温度为 -20 ~ 60°C，耐振动性为1.2G (11.76 m/s²)。此型号适合应用于工业。根据屏库掌握的情报此产品于2001年Q2量产，当前生产状态为已停产。目前SP14Q003在屏库上有3条现货信息、1家供应商信息，交易氛围清淡。屏库于2012年12月22日对此型号首次建立参数，并于2015年06月25日对参数进行了最后更新。根据日立 (HITACHI)于2000年1月24日发布的版本号为Ver.1的产品规格书，SP14Q003显示分辨率为320×240 (QVGA)，宽高比为4:3 (宽:高)，像素采用矩形排列。它的显示区域尺寸为115.185×86.385 (宽×高) mm，可视尺寸为122.0×92.0 (宽×高) mm，外观尺寸为167(宽)×109(高)×10(厚) mm，表面处理为雾面。背光方面此产品采用了1 pcs CCFL发光的侧入式光源，不含背光驱动。SP14Q003采用了Parallel Data (1ch, 4-bit)信号接口，总共14 pins，采用FPC连接，驱屏电压为5.0V (Typ.)。它的典型垂直刷新率Fv为75Hz。如果开发新产品想采用SP14Q003液晶模组，屏库®建议您向日立 (HITACHI)或其代理商了解关于SP14Q003的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！
