日立液晶模组SP14Q001概况-全球液晶屏交易中心-屏库

人气指数：18064 2015-07-02 03:13

日立液晶模组SP14Q001主要参数

现货数量
720片
长期卖家
暂无
求购数量
暂无
生产状态
已停产

客户发样
--
开始量产
1996,Q4
最后下单
--
最后出货
--

生产信息仅供参考，请与原厂或代理商确认。

制造商
对角尺寸
解析度
显示区域
面板重量
显示亮度
视角方向
可视角度
支持颜色
功率消耗
刷新率

日立 (HITACHI)

5.7英寸

320×240, QVGA, 4:3

115.185(W)×86.385(H) mm

80 cd/m² (Typ.)

6 o'clock

40 (Typ.)(CR≥2, Φ2-Φ1)

单色

75Hz

型号

类型

像素排列

外观尺寸

表面处理

对比度

响应时间

显示模式

适用于

光源类型

触摸技术

SP14Q001
STN-LCD, 液晶模组
矩形
167(W)×109(H)×10(D) mm
雾面
6:1 (Typ.) (透射)
120/150 (Typ.)(Tr/Td) ms
STN，蓝模-负显，透射式

1 pcs CCFL, 无驱动
无触摸

接口类型
供应电压
应用环境

Parallel Data (1ch, 4-bit) , 14 pins , FPC

5.0V (Typ.)

工作温度: 0 ~ 50 °C ; 存储温度: -20 ~ 60 °C

共2条现货>>

日立液晶模组SP14Q001 VIP卖家现货

百万源电子有限公司

第10年

新屏原厂原包, 通用A级, 约95%无亮点

370片, 2片起售, 中国大陆仓

即刻交货

详情

深圳市亿骏电子有限公司

第7年

日立液晶模组SP14Q001规格书

	规格书	版本号	规格书语言	文件大小	页数	原厂发布日期	最新
	SP14Q001规格书	Ver.5	English	206.4 K	22	1998-2-10	最新	付费下载

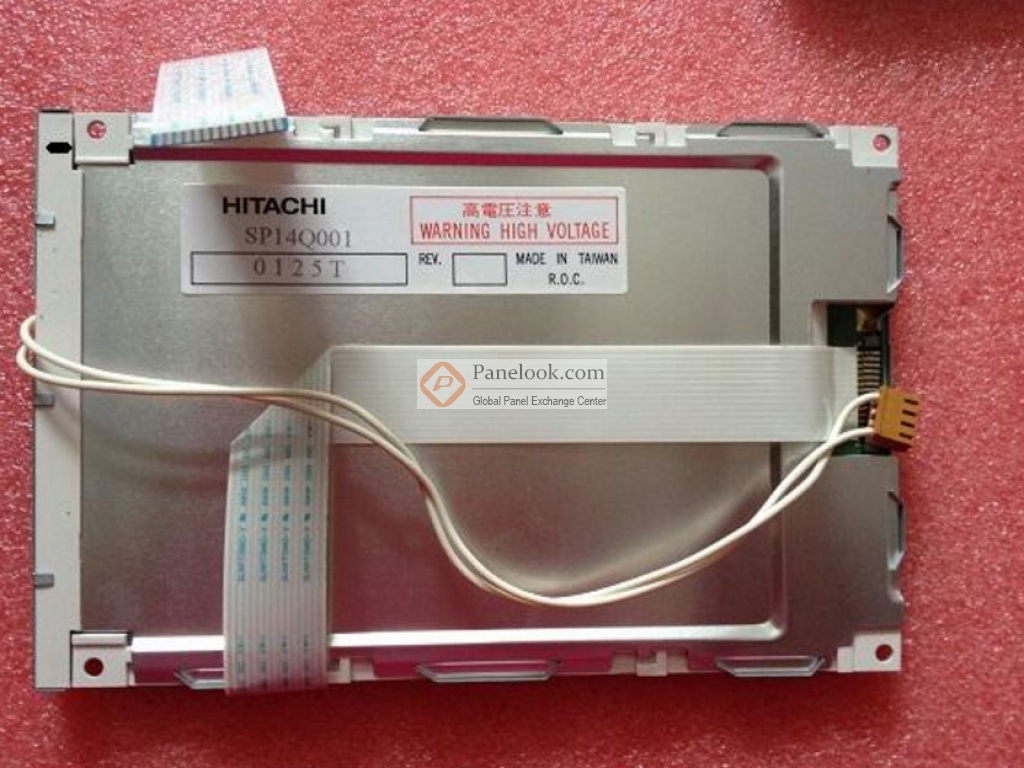

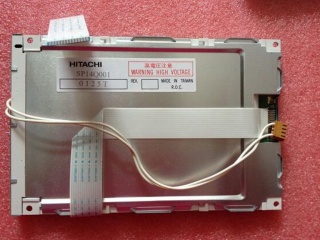

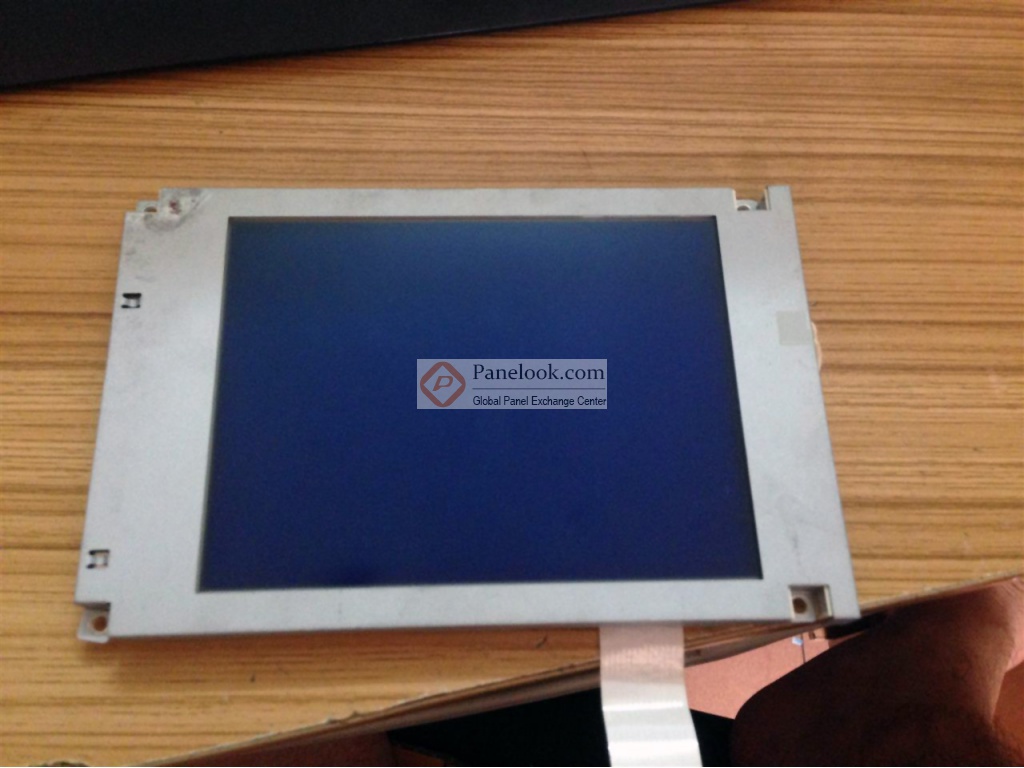

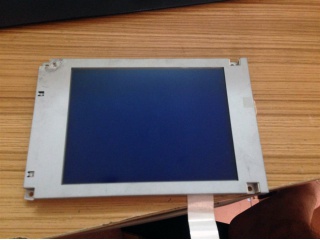

日立液晶模组SP14Q001图片

日立液晶模组SP14Q001综述

日立 (HITACHI) 推出的SP14Q001是一款采用STN-LCD技术的5.7英寸液晶模组产品，它装配有CCFL背光，无背光驱动，无触摸。屏库总结它的典型特征为: 表面雾面。它的工作温度为 0 ~ 50°C，存储温度为 -20 ~ 60°C，耐振动性为1.2G (11.76 m/s²)。此型号适合应用于工业。根据屏库掌握的情报此产品于1996年Q4量产，当前生产状态为已停产。目前SP14Q001在屏库上有2条现货信息、0家供应商信息，交易氛围清淡。屏库于2012年12月18日对此型号首次建立参数，并于2015年07月02日对参数进行了最后更新。根据日立 (HITACHI)于1998年2月10日发布的版本号为Ver.5的产品规格书，SP14Q001显示分辨率为320×240 (QVGA)，宽高比为4:3 (宽:高)，像素采用矩形排列。它的显示区域尺寸为115.185×86.385 (宽×高) mm，可视尺寸为122.0×92.0 (宽×高) mm，外观尺寸为167(宽)×109(高)×10(厚) mm，表面处理为雾面。背光方面此产品采用了1 pcs CCFL发光的侧入式光源，不含背光驱动。SP14Q001采用了Parallel Data (1ch, 4-bit)信号接口，总共14 pins，采用FPC连接，驱屏电压为5.0V (Typ.)。它的典型垂直刷新率Fv为75Hz。如果开发新产品想采用SP14Q001液晶模组，屏库®建议您向日立 (HITACHI)或其代理商了解关于SP14Q001的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！
