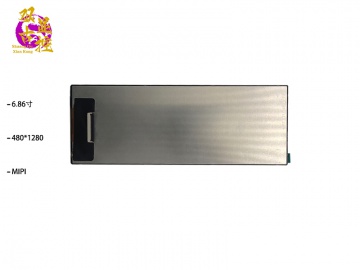

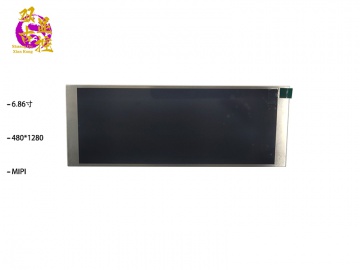

双古显控 6.86寸TFT液晶屏 IPS屏 480*1280 40PIN MIPI接口 9:16 可配全贴合触摸（条形广告机、车载屏、工业仪器、家电、玩具、医疗类用TFT液晶显示屏）

产品品牌:	SG (双古显控)
产品型号:	SG-T0686B41P-03D
起订量:	2 pcs
样品提供:	付费样品
付款方式:	T/T (电汇), 现金, 支付宝
产品编号:	65008
选择规格:	双古显控 3.97寸TFT液晶屏IPS屏 480800 40PIN SPI+RGB接口可配触摸（工业、家电、玩具、医疗类用TFT液晶显示屏）双古显控 4.3寸高亮TFT液晶屏IPS屏 800480 1000亮度 RGB接口可配触摸（工业、家电、玩具、医疗类用高亮TFT液晶显示屏）双古显控 5.0寸TFT液晶屏IPS屏 7201280 40PIN MIPI接口 9:16 可配全贴合触摸（工业仪器、家电、玩具、医疗类用TFT液晶显示屏）双古显控 6.86寸TFT液晶屏 IPS屏 4801280 40PIN MIPI接口 9:16 可配全贴合触摸（条形广告机、车载屏、工业仪器、家电、玩具、医疗类用TFT液晶显示屏）双古显控 7.0寸TFT液晶屏TN屏 800480 40PIN RGB接口 16:9 可配全贴合触摸（工业仪器设备、家电、玩具、医疗类用TFT液晶显示屏）双古显控 7.0寸TFT液晶屏IPS屏 8001280 31PIN MIPI接口 10:16 可配全贴合触摸（电脑副屏、工业仪器、家电、玩具、医疗类用TFT液晶显示屏）双古显控 3.9寸TFT条形液晶屏 480128 RGB接口 500亮度可配全贴合触摸屏应用于（工业、家电、玩具、医疗类用TFT液晶显示屏）双古显控 4.6寸TFT条形液晶屏 800320 RGB接口 300亮度可配全贴合触摸屏应用于（工业、家电、玩具、医疗类广告类TFT液晶显示屏）双古显控 7.0寸高分高亮TFT液晶屏IPS屏 1200*1920 2500亮度 MIPI接口可配全贴合触摸（工业、家电、玩具、医疗类用高分高亮TFT液晶显示屏）

: 加入询价蓝　 0条信息在您的询价篮

收藏产品

产品分类

电容触摸屏 [54]

电容触摸液晶屏 [19]

液晶屏TFT [9]

串口屏 [0]

PCB驱动板显示套件 [5]

1. Technical parameters

ITEM	STANDARD VALUES	UNITS
LCD type	6.86’’TFT	--
Dot arrangement	480(RGB)×1280	dots
Color filter array	RGB vertical stripe	--
Display mode	IPS/ Transmission / Normally Black	--
Viewing Direction	80/80/80/80	--
Driver IC	NV3051F	--
Module size	66.80(W)×181.20(H)×4.75(T)	mm
Active area	60.2208(W)×160.5888(H)	mm
Interface	MIPI	--
Operating temperature	-20 ~ +70	℃
Storage temperature	-30 ~ +80	℃
Back Light	White LED *24	--
Weight	TBD	g

2. LED Backlight Characteristics

Item	Symbol	MIN	TYP	MAX	UNIT	Test Condition
Supply Voltage	Vf	9.0	9.6	10.4	V	If=160mA
Supply Current	If	-	160	-	mA	-
Luminous Intensity for LCM	-	-	500	-	cd/m²	If=160mA
Uniformity for LCM	-	-	80	-	％	If=160mA
Life Time	-	-	50000	-	Hr	If=160mA
Backlight Color	White

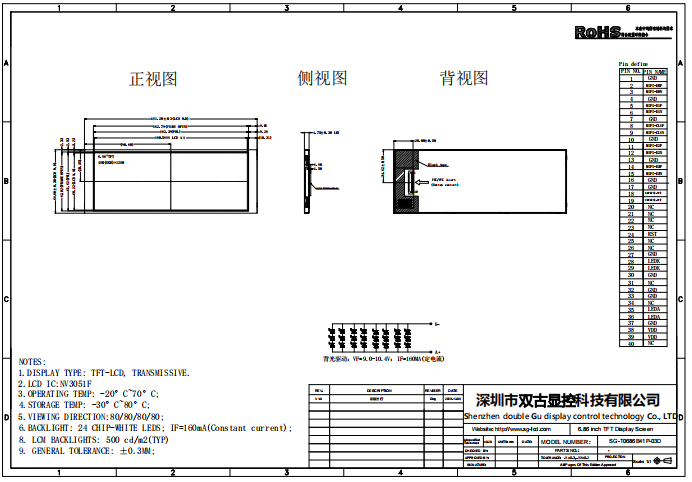

3. Outline Dimensions

系统类目：	>
产品品牌：
产品系列：	LCD
产品型号：	SG-T0686B41P-03D
关键描述：	双古显控 6.86寸TFT液晶屏 IPS屏 480*1280 40PIN MIPI接口 9:16 可配全贴合触摸（条形广告机、车载屏、工业仪器、家电、玩具、医疗类用TFT液晶显示屏）
产品类别：
产品标签：
应用产品：
面板类型：
产品组成：
面板尺寸：	"
分辨率：
宽高比：	(宽:高)
物理形状：
显示尺寸：	160.589 (宽) × 60.22 (高) mm (A.A)
外观尺寸：	181.2 (宽) × 66.8 (高) mm
最大厚度：	4.75 mm
液晶态家族：
偏光片：
面板亮度：
透射对比度：
可视角度：	80/80/80/80 (左/右/上/下)
视角方向：
显示颜色：
背光类型：
信号类型：
信号脚数：	40 Pins
触摸屏：
工作温度：	~ °C
存储温度：	~ °C
