| 品牌 |
|---|
| 屏幕尺寸 |
| 分辨率 |
| 显示区域 |
| 屏幕重量 |
| 屏幕亮度 |
| 推荐视向 |
| 可视角度 |
| 颜色数量 |
| 功率消耗 |
| 刷新频率 |
| 元太 (PVI) |
| 10.4英寸 |
| 800(RGB)×600, SVGA, 4:3 |
| 211.2×158.4 mm (H×V) |
| 330±15g |
| 400 cd/m² (Typ.) |
| 6 o'clock |
70/70/50/60 (Typ.)(CR≥10)  |
| 262K |
| - |
| 60Hz |
| 型号名称 |
| 面板类型 |
| 像素布局 |
| 外观尺寸 |
| 表面处理 |
| 对比度 |
| 光学模式 |
| 响应速度 |
| 适用于 |
| 背光系统 |
| 触摸功能 |
| PD104SLF | |
| a-Si TFT-LCD, 液晶模组 | |
| RGB垂直条状 | |
| 236×174.3×5.9 mm (H×V×D) | |
| 雾面 | |
| 400 : 1 (Typ.) (透射) | |
| TN，常白显示，透射式 |
|
| 15/25 (Typ.)(Tr/Td) ms | |
| |
|
| 3S13P WLED, 30K小时, 无驱动 | |
| 无触摸 |
| 信号类型 |
|---|
| 电压供应 |
| 最大额定 |
| LVDS (1 ch, 6-bit) , 20 pins , 端子 |
| 3.3V (Typ.) |
| 存储温度 -20 ~ 70 °C 工作温度 -20 ~ 70 °C |
美国
| 规格书 | 版本号 | 规格书语言 | 文件大小 | 页数 | 原厂发布日期 | 最新 | ||
|---|---|---|---|---|---|---|---|---|
|
PD104SLF规格书 | Ver2.0 | English | 849.4 K | 25 | 2009-7-6 | 最新 | |
|
|
PD104SLF规格书 | Ver1.0 | English | 895.8 K | 25 | 2008-6-10 | ||
|
PD104SLF规格书 | Ver0.1 | English | 802.9 K | 25 | 2007-10-24 |
| 文件类型 | 文件编号 | 原厂发布日期 | ||
|
PD104SLF产品停产通知单（EOL） | 2015-11-24 | 下载文件 |

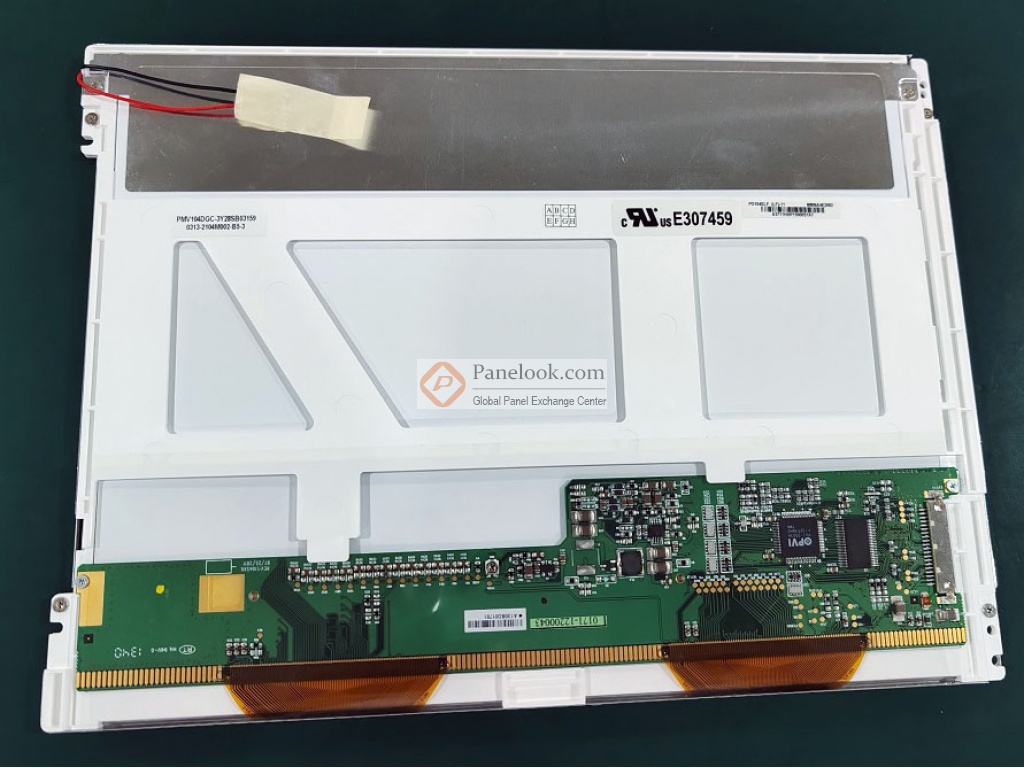

PD104SLF是元太科技工业股份有限公司 (元太，PVI) 推出的一款采用a-Si TFT-LCD技术的10.4英寸液晶模组产品，它装配有WLED背光，无背光驱动，无触摸。根据元太 (PVI)于2009年7月6日发布的版本号为Ver2.0的产品规格书，PD104SLF显示分辨率为800(RGB)×600 (SVGA)，宽高比为4:3 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为211.2×158.4 (宽×高) mm，可视尺寸为215.0×162.0 (宽×高) mm，外观尺寸为236×174.3 (宽×高)×5.9(厚) mm，表面处理为雾面，产品净重330±15g。背光方面此产品采用了3S13P WLED发光的侧入式光源(顶部)，光源的使用寿命为30K小时，不含背光驱动。PD104SLF采用了LVDS (1 ch, 6-bit)信号接口，总共20 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。如果开发新产品想采用PD104SLF液晶模组，屏库®建议您向元太 (PVI)或其代理商了解关于PD104SLF的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！根据屏库掌握的情报此产品于2008年Q2量产，于2016年Q3停产，当前生产状态为已停产。目前PD104SLF在屏库上有1条现货信息、3家供应商信息，交易氛围清淡。屏库于2012年08月03日对此型号首次建立参数，并于2024年04月16日对参数进行了最后更新。它的工作温度为 -20 ~ 70°C，存储温度为 -20 ~ 70°C。基于它白光LED背光，表面雾面等特征，此型号推荐使用于工业。
