RGB垂直条状
- 显示区域
- 211.2(H)×158.4(V) mm
- 外观尺寸
- 243(H)×185.1(V)×11.22(D) mm
- 面板重量
- TBD
- 表面处理
- 雾面
- 面板亮度
- 1400 cd/m² (Min.)
- 对比度
- 600:1 (Typ.) (TM)
- 可视角度
- 75/75/60/50 (Typ.)(CR≥10)
- 工作模式
- TN，常白显示，透射式
- 视角方向
- 12 o'clock
- 反应时间
- 15/25 (Typ.)(Tr/Td) ms
- 显示颜色
- 262K
- 面板应用
-
- 工作频率
- 60Hz
- 触摸屏
- 无触摸
- 功率消耗
-
-
- 光源类型
- 4S8P WLED, 30K小时, 无驱动
- 信号接口
-
LVDS (1 ch, 6-bit) , 14 pins , 端子
- 驱屏电压
- 3.3V (Typ.)
- 工作环境
- 工作温度 -20 ~ 70 °C, 存储温度 -30 ~ 70 °C
元太液晶模组PD104SLL规格书
| |
规格书 |
版本号 |
规格书语言 |
文件大小 |
页数 |
原厂发布日期 |
最新 |
|
|
PD104SLL规格书 |
Ver0.1 |
English |
833 K |
22 |
2013-3-28 |
最新 |
|
元太液晶模组PD104SLL概况

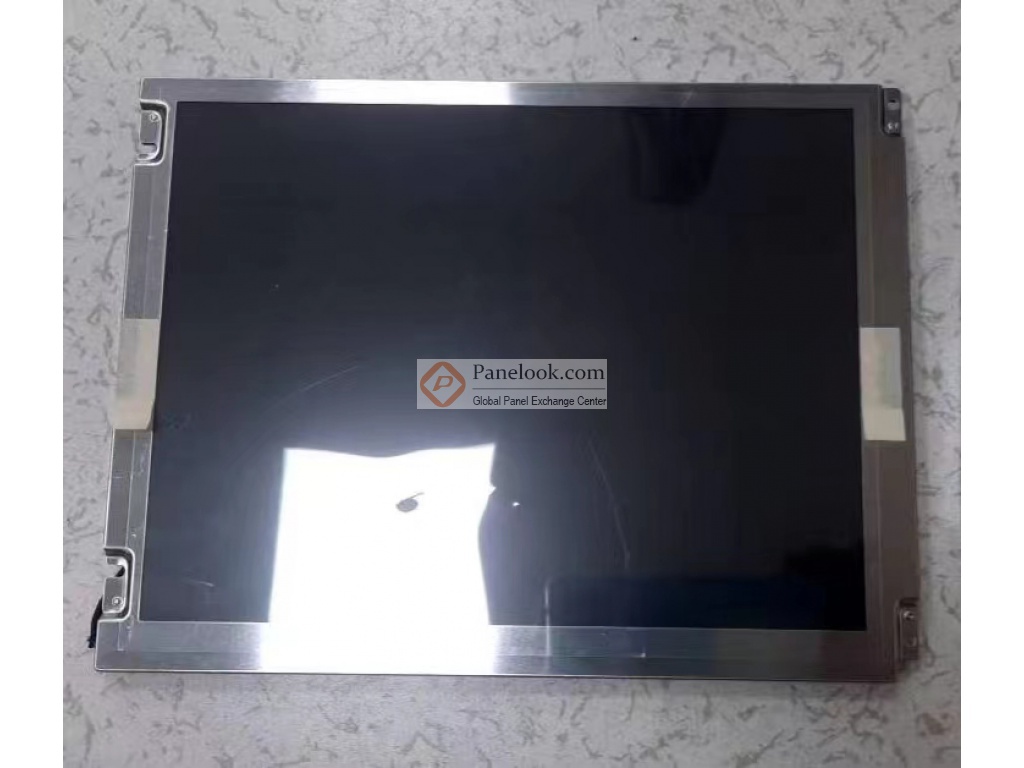

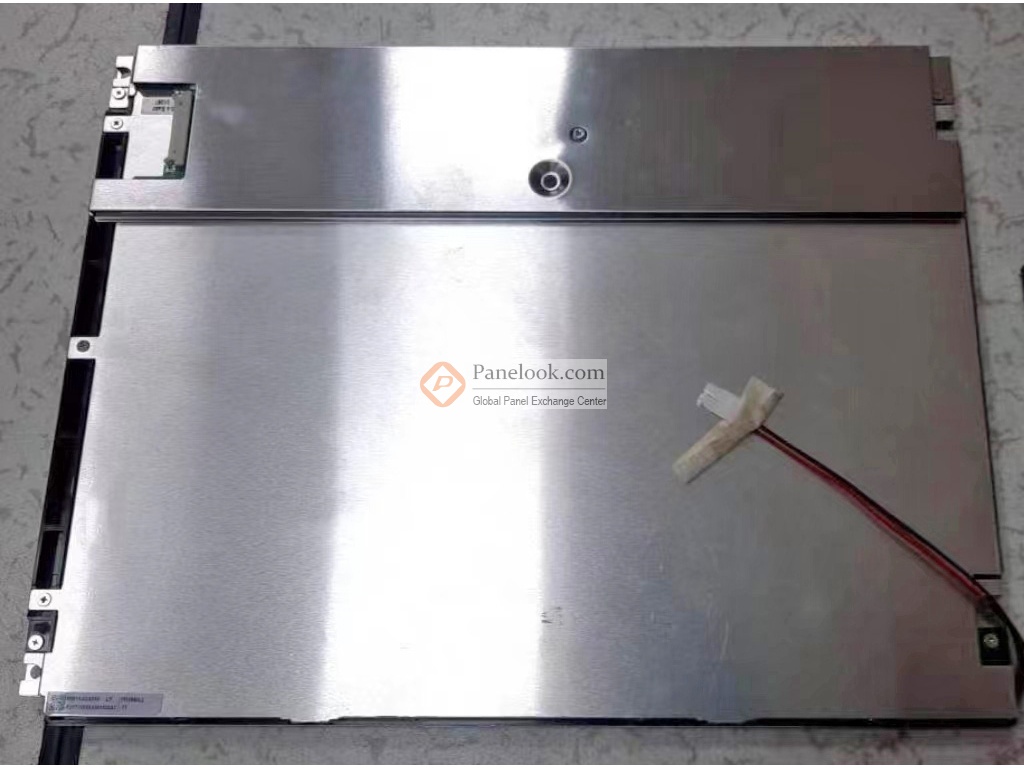

元太 (PVI) 推出的PD104SLL是一款采用a-Si TFT-LCD技术的10.4英寸液晶模组产品，它装配有WLED背光，无背光驱动，无触摸。屏库总结它的典型特征为: 超高亮度，白光LED背光，上/下,左/右翻转显示，表面雾面， Middle power LED。它的工作温度为 -20 ~ 70°C，存储温度为 -30 ~ 70°C。此型号适合应用于工业，户外高亮。根据屏库掌握的情报此产品于2013年Q2量产，于2016年Q3停产，当前生产状态为已停产。目前PD104SLL在屏库上有0条现货信息、0家供应商信息，交易氛围清淡。屏库于2014年05月14日对此型号首次建立参数，并于2024年04月16日对参数进行了最后更新。根据元太 (PVI)于2013年3月28日发布的版本号为Ver0.1的产品规格书，PD104SLL显示分辨率为800(RGB)×600 (SVGA)，宽高比为4:3 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为211.2×158.4 (宽×高) mm，可视尺寸为214.6×161.8 (宽×高) mm，外观尺寸为243(宽)×185.1(高)×11.22(厚) mm，表面处理为雾面，产品净重TBD。背光方面此产品采用了4S8P WLED发光的侧入式光源(顶部)，光源的使用寿命为30K小时，不含背光驱动。PD104SLL采用了LVDS (1 ch, 6-bit)信号接口，总共14 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。如果开发新产品想采用PD104SLL液晶模组，屏库®建议您向元太 (PVI)或其代理商了解关于PD104SLL的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！
|
