| 面板品牌 |
|---|
| 面板尺寸 |
| 像素数量 |
| 显示区域 |
| 面板重量 |
| 面板亮度 |
| 可视角度 |
| 视角方向 |
| 显示颜色 |
| 工作频率 |
| 功率消耗 |
| 元太 (PVI) |
| 10.4英寸 |
| 800(RGB)×600, SVGA, 4:3 |
| 211.2(H)×158.4(V) mm |
| 475±20g |
| 350 cd/m² (Typ.) |
60/60/55/40 (Typ.)(CR≥10)  |
| 12 o'clock |
| 262K |
| 60Hz |
| - |
| 面板型号 |
| 面板类型 |
| 像素布局 |
| 外观尺寸 |
| 表面处理 |
| 对比度 |
| 工作模式 |
| 反应时间 |
| 面板应用 |
| 触摸屏 |
| 灯管类型 |
| PD104SLD | |
| a-Si TFT-LCD, 液晶模组 | |
| RGB垂直条状 | |
| 243(H)×185.1(V)×10.8(D) mm | |
| 雾面 | |
| 400:1 (Typ.) (透射) | |
| TN，常白显示，透射式 |
|
| 15/25 (Typ.)(Tr/Td) ms | |
| |
|
| 无触摸 | |
| 2 pcs CCFL, 50K小时, 无驱动 |
| 信号接口 |
|---|
| 驱屏电压 |
| 工作环境 |
| LVDS (1 ch, 6-bit) , 14 pins , 端子 |
| 3.3V (Typ.) |
| 工作温度: -20 ~ 70 °C, 存储温度: -20 ~ 70 °C |
| 规格书 | 版本号 | 规格书语言 | 文件大小 | 页数 | 原厂发布日期 | 最新 | ||
|---|---|---|---|---|---|---|---|---|
|
PD104SLD规格书 | Ver2.0 | English | 743.9 K | 23 | 2008-3-24 | 最新 | |
|
|
PD104SLD规格书 | Ver1.0 | English | 709.2 K | 22 | 2007-8-8 |

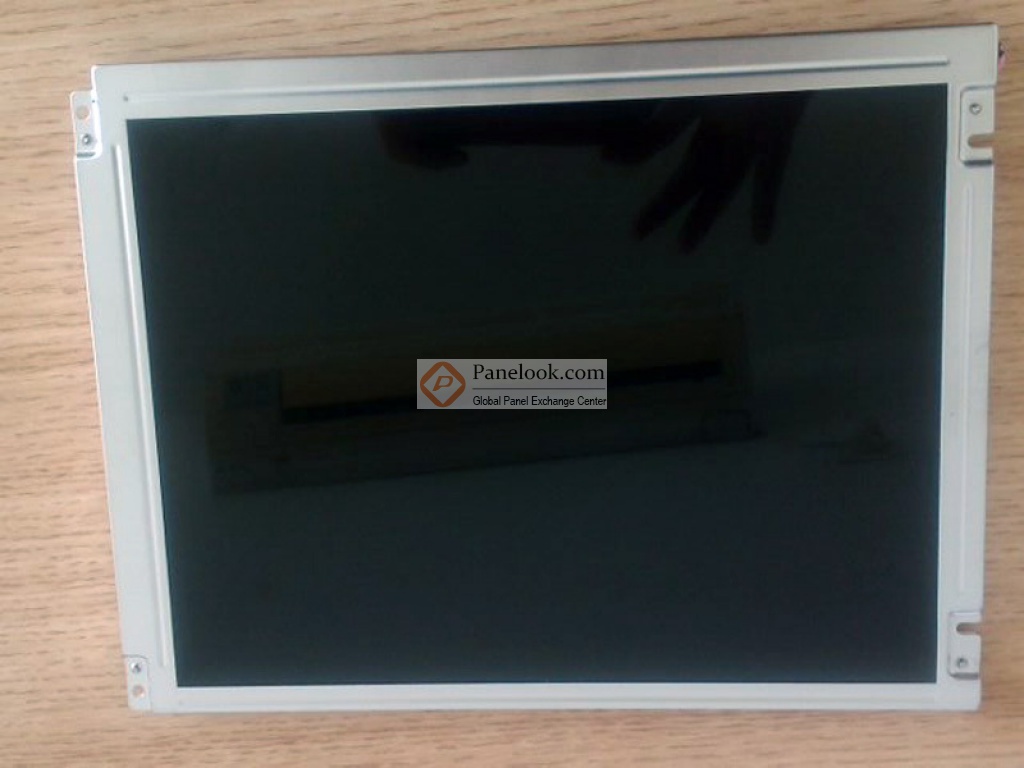

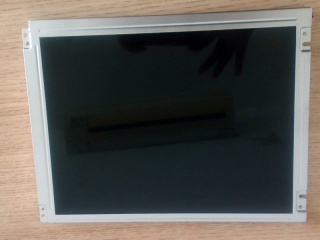

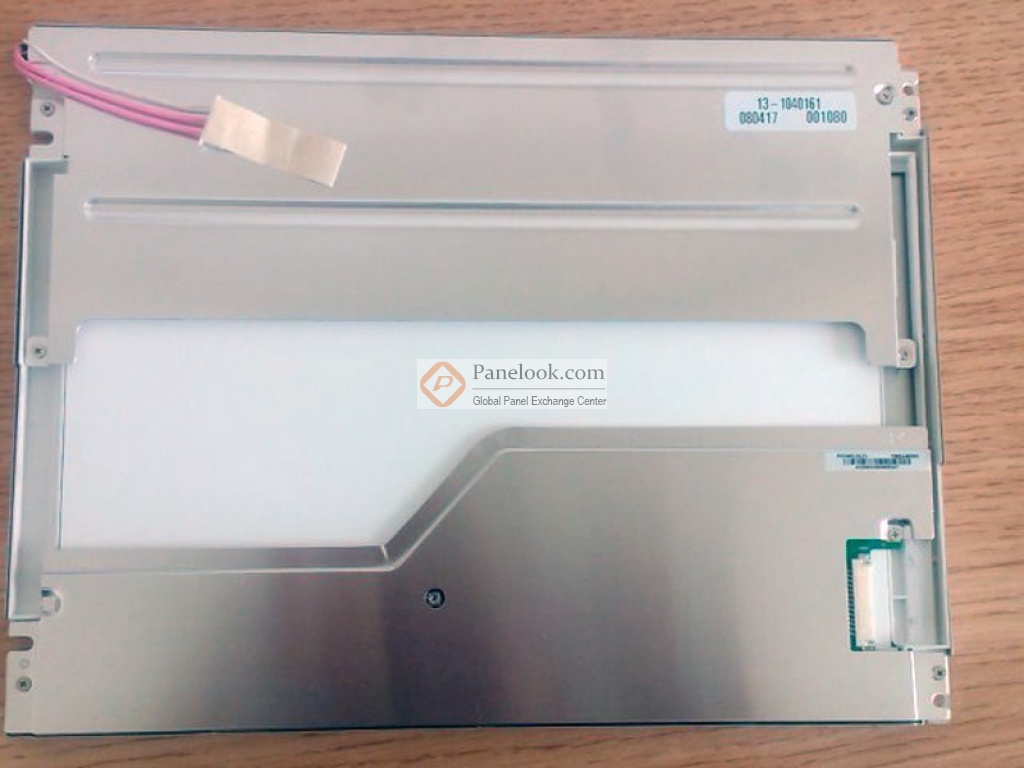

元太 (PVI) 推出的PD104SLD是一款采用a-Si TFT-LCD技术的10.4英寸液晶模组产品，它装配有CCFL背光，无背光驱动，无触摸。屏库总结它的典型特征为: 寿命大于5万小时，表面雾面。它的工作温度为 -20 ~ 70°C，存储温度为 -20 ~ 70°C。此型号适合应用于工业。根据屏库掌握的情报此产品于2007年Q3量产，当前生产状态为已停产。目前PD104SLD在屏库上有0条现货信息、0家供应商信息，交易氛围清淡。屏库于2013年04月08日对此型号首次建立参数，并于2025年08月12日对参数进行了最后更新。根据元太 (PVI)于2007年8月8日发布的版本号为Ver1.0的产品规格书，PD104SLD显示分辨率为800(RGB)×600 (SVGA)，宽高比为4:3 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为211.2×158.4 (宽×高) mm，可视尺寸为215.4×162.6 (宽×高) mm，外观尺寸为243(宽)×185.1(高)×10.8(厚) mm，表面处理为雾面，产品净重475±20g。背光方面此产品采用了2 pcs CCFL发光的侧入式光源(顶部)，光源的使用寿命为50K小时，不含背光驱动。PD104SLD采用了LVDS (1 ch, 6-bit)信号接口，总共14 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。如果开发新产品想采用PD104SLD液晶模组，屏库®建议您向元太 (PVI)或其代理商了解关于PD104SLD的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！
