天马液晶模组TM104SBH01主要参数

现货数量
4071片
长期卖家
16个
求购数量
暂无
生产状态
量产中

客户发样
2009,Q2
开始量产
2009,Q3
最后下单
--
最后出货
--

生产信息仅供参考，请与原厂或代理商确认。

品牌	天马 (TIANMA)	型号名称	TM104SBH01
屏幕尺寸	10.4英寸	面板类型	a-Si TFT-LCD, 液晶模组
分辨率	800(RGB)×600, SVGA, 4:3	像素布局	RGB垂直条状
显示区域	211.2×158.4 mm (H×V)	外观尺寸	236×176.9×7.6 mm (H×V×D)
屏幕重量	412g	表面处理	雾面，Hard coating (3H)
屏幕亮度	300 cd/m² (Typ.)	对比度	400 : 1 (Typ.) [透射]
最佳视向	6 o'clock	光学模式	TN，常白显示，透射式
可视角度	70/70/60/70 (Typ.)(CR≥10)	响应速度	10/15 (Typ.)(Tr/Td) ms
颜色数量	262K, 50% NTSC	适用于
消耗功率	-	背光类型	6S6P WLED, 20K小时, 无驱动
刷新频率	60Hz	触摸功能	4线电阻触摸屏
信号系统	LVDS (1 ch, 6-bit) , 端子 , 20 pins
供应电压	3.3V (Typ.)
最大额定	存储温度 -30 ~ 80 °C 工作温度 -20 ~ 70 °C

共9条现货>>

天马液晶模组TM104SBH01 VIP卖家现货

深圳市捷华昇科技有限公司

第3年

深圳市智必达科技有限公司

第11年

TSS Service Center Co., Limited

第14年

百万源电子有限公司

第10年

N&S Electronic Co., Limited香港常青电子有限公司

第11年

新屏原厂原包, 通用A级, 约95%无亮点

366片, 2片起售, 中国大陆仓

即刻交货

详情

深圳市亿骏电子有限公司

第7年

深圳市银基电子有限公司

第9年

深圳市京米科技有限公司

第8年

新屏原厂原包, 通用A级, 约95%无亮点

880片, 10片起售, 中国大陆仓

1周内交货

详情

上海沐泽信息技术有限公司

第11年

新屏原厂原包, 通用A级, 约95%无亮点

210片, 2片起售, 中国大陆仓

即刻交货

详情

共16个供应商>>

天马液晶模组TM104SBH01 VIP供应商

深圳市永兴盛科技有限公司

第13年

TM104SBH01 长期供应贸易

深圳市

上海芯辉电子股份有限公司

第13年

TM104SBH01 长期供应贸易

上海市

深圳市圣合泰科技有限公司

第11年

TM104SBH01 长期供应代理经销

深圳市

深圳市智必达科技有限公司

第11年

TM104SBH01 长期供应贸易

深圳市

百万源电子有限公司

第10年

TM104SBH01 长期供应贸易

深圳市

上海赤显电子科技有限公司

第9年

TM104SBH01 长期供应贸易

上海市

德志科技有限公司

第9年

TM104SBH01 长期供应贸易

东莞市

香港熠泰电子有限公司

第8年

TM104SBH01 长期供应贸易

深圳市

深圳市焕新电子有限公司

第6年

TM104SBH01 长期供应贸易

深圳市

孚联科技（上海）有限公司

第6年

TM104SBH01 长期供应贸易

上海市

查看更多供应商(3个)

天马液晶模组TM104SBH01规格书

规格书	版本号	规格书语言	文件大小	页数	原厂发布日期	最新
TM104SBH01规格书	-00_Final Ver2.3	English	644.8 K	20	2015-12-30	最新	付费下载
TM104SBH01规格书	Final Ver2.0	English	1.1 M	19	2009-9-25		会员下载
TM104SBH01规格书	Pre Ver2.0	English	1 M	19	2009-7-28		立即下载
TM104SBH01规格书	Final Ver2.1	English	1.7 M	19	2009-12-16		付费下载

天马液晶模组TM104SBH01验货标准(IIS)

	IIS对应检验产品	原厂等级 (坏点数量)	MURA判定	通用等级	版本号	原厂发布日期
	10.4 inch LCM	VIP会员可看	VIP会员可看	A Grade	Ver1.0	2008-12-1	IIS下载

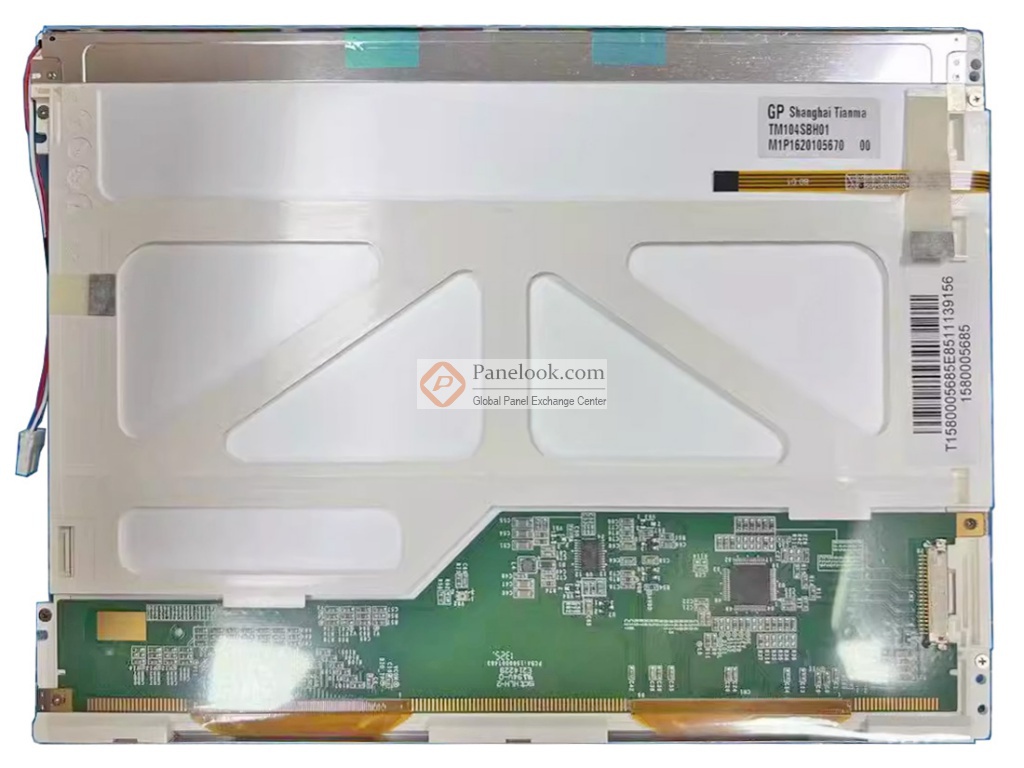

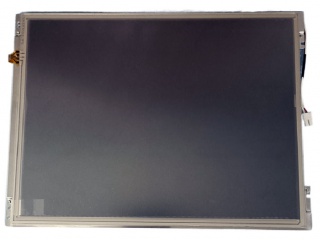

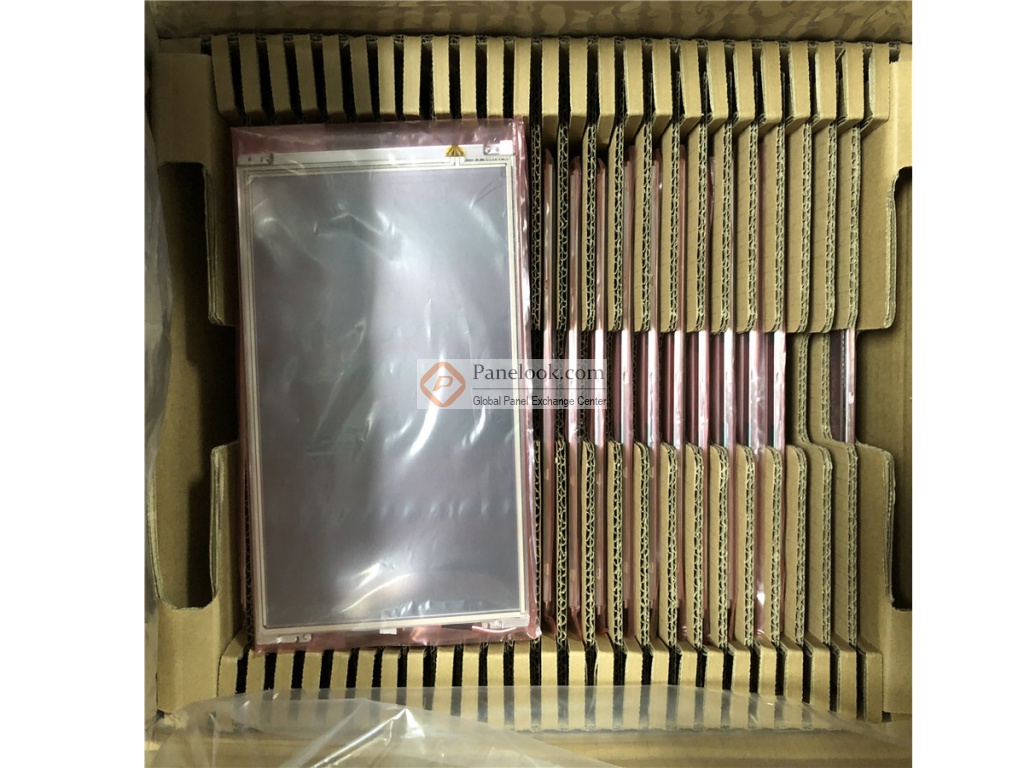

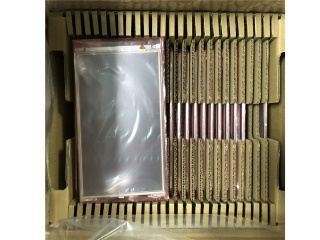

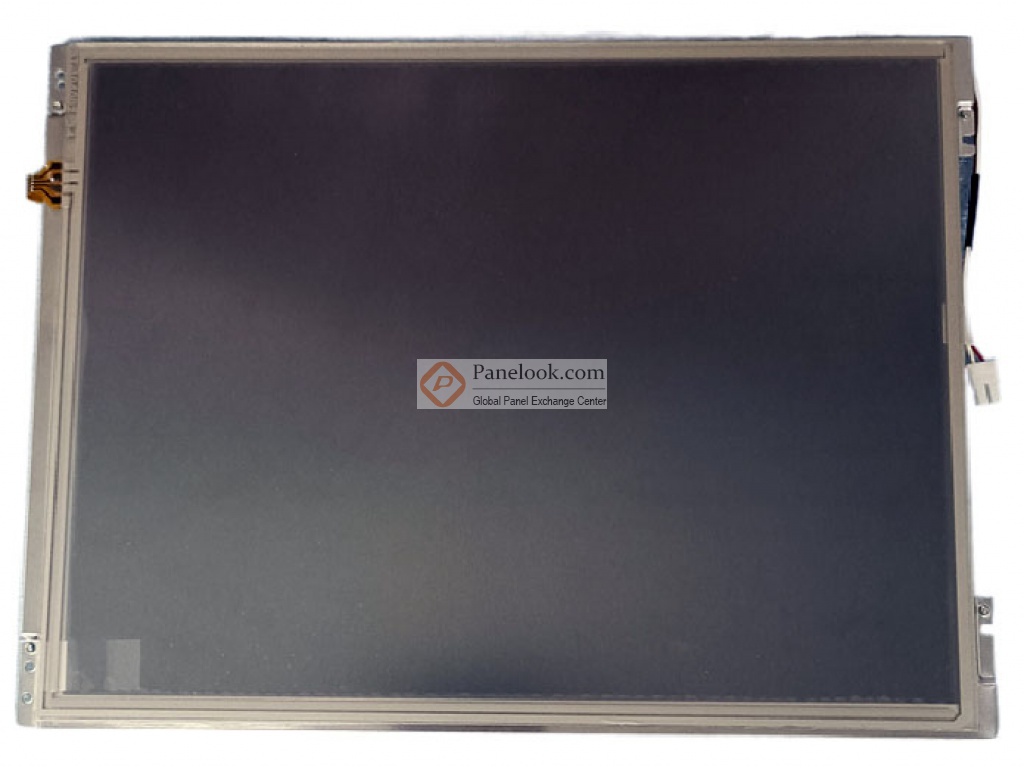

天马液晶模组TM104SBH01图片

天马液晶模组TM104SBH01综述

天马 (TIANMA) 推出的TM104SBH01是一款采用a-Si TFT-LCD技术的10.4英寸液晶模组产品，它装配有WLED背光，无背光驱动，4线电阻触摸屏。屏库总结它的典型特征为: 带触摸屏，白光LED背光，表面雾面。它的工作温度为 -20 ~ 70°C，存储温度为 -30 ~ 80°C。此型号适合应用于工业。根据屏库掌握的情报此产品于2009年Q3量产，当前生产状态为量产中。目前TM104SBH01在屏库上有9条现货信息、16家供应商信息，交易氛围十分活跃。屏库于2013年03月30日对此型号首次建立参数，并于2024年04月16日对参数进行了最后更新。根据天马 (TIANMA)于2015年12月30日发布的版本号为Final Ver2.3的产品规格书，TM104SBH01显示分辨率为800(RGB)×600 (SVGA)，宽高比为4:3 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为211.2×158.4 (宽×高) mm，可视尺寸为214.2×161.4 (宽×高) mm，外观尺寸为236(宽)×176.9(高)×7.6(厚) mm，表面处理为雾面，Hard coating (3H)，产品净重412g。背光方面此产品采用了6S6P WLED发光的侧入式光源，光源的使用寿命为20K小时，不含背光驱动。TM104SBH01采用了LVDS (1 ch, 6-bit)信号接口，总共20 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。如果开发新产品想采用TM104SBH01液晶模组，屏库®建议您向天马 (TIANMA)或其代理商了解关于TM104SBH01的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！
