LG Display液晶模组LP101WSB-TLN1概况-全球液晶屏交易中心-屏库

人气指数：15607 2023-08-12 02:32

LG Display液晶模组LP101WSB-TLN1主要参数

现货数量
暂无
长期卖家
暂无
求购数量
暂无
生产状态
已停产

客户发样
2009,Q4
开始量产
2010,Q1
最后下单
2011,Q1
最后出货
2011,Q2

生产信息仅供参考，请与原厂或代理商确认。

品牌	LG Display (LG Display)	型号名称	LP101WSB-TLN1 5个兼容型号
屏幕尺寸	10.1英寸	面板类型	a-Si TFT-LCD, 液晶模组
分辨率	1024(RGB)×600, WSVGA, 16:9	像素布局	RGB垂直条状
显示区域	222.72×125.28 mm (H×V)	外观尺寸	245×146.5×3.6 mm (H×V×D)
屏幕重量	180g (Max.)	表面处理	镜面 (Haze 0%)
屏幕亮度	200 cd/m² (Typ.)	对比度	300 : 1 (Min.) [透射]
最佳视向	6 o'clock	光学模式	TN，常白显示，透射式
可视角度	30/30/10/20 (Min.)(CR≥10)	响应速度	16 (Typ.)(Tr+Td) ms
颜色数量	262K, 45% NTSC	适用于
外观样式	中厚 (PCBA平直, 厚3.4~4.0mm)	背光类型	WLED, 10K小时, 含LED驱动
刷新频率	60Hz	触摸功能	无触摸
信号系统	LVDS (1 ch, 6-bit) , 端子 , 40 pins
供应电压	3.3V (Typ.)
最大额定	存储温度 -20 ~ 60 °C 工作温度 0 ~ 50 °C

LG Display液晶模组LP101WSB-TLN1规格书

	规格书	版本号	规格书语言	文件大小	页数	原厂发布日期	最新
	LP101WSB-TLN1规格书	Ver1.0	English	910.4 K	27	2010-2-18	最新	付费下载

LG Display液晶模组LP101WSB-TLN1验货标准(IIS)

IIS对应检验产品	原厂等级 (坏点数量)	MURA判定	通用等级	版本号	原厂发布日期
LP(NBPC) Series	VIP会员可看	VIP会员可看	A- Grade	Rev1.0	2014-4-22	IIS下载
LP(NBPC) Series	VIP会员可看	VIP会员可看	A- Grade	Rev1.0	2008-6-11	IIS下载
LP(NBPC) Series	VIP会员可看	VIP会员可看	A- Grade	Rev1.0	2008-6-11	IIS下载
LP(NBPC) Series	VIP会员可看	VIP会员可看	A Grade	Rev1.0	2008-6-11	IIS下载

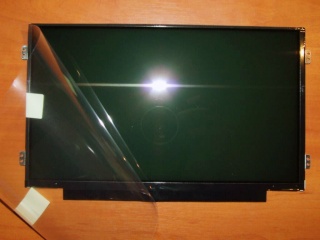

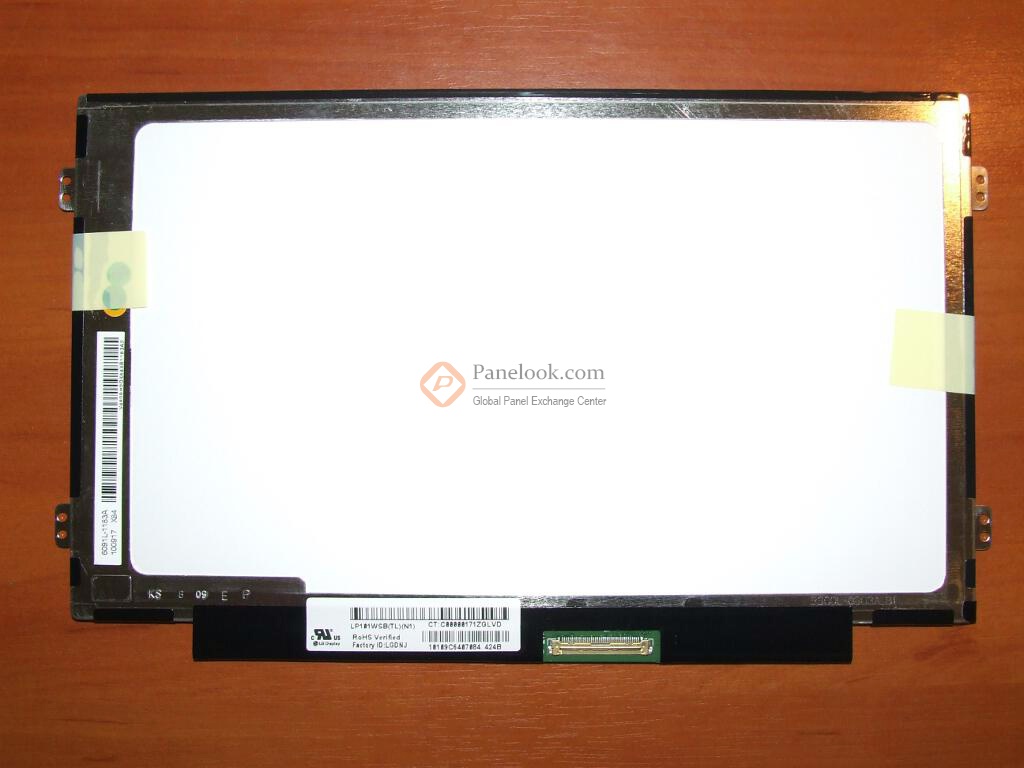

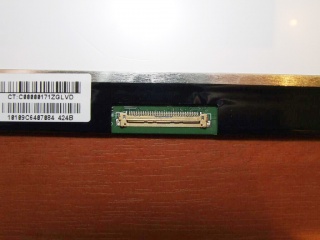

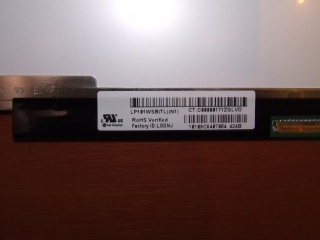

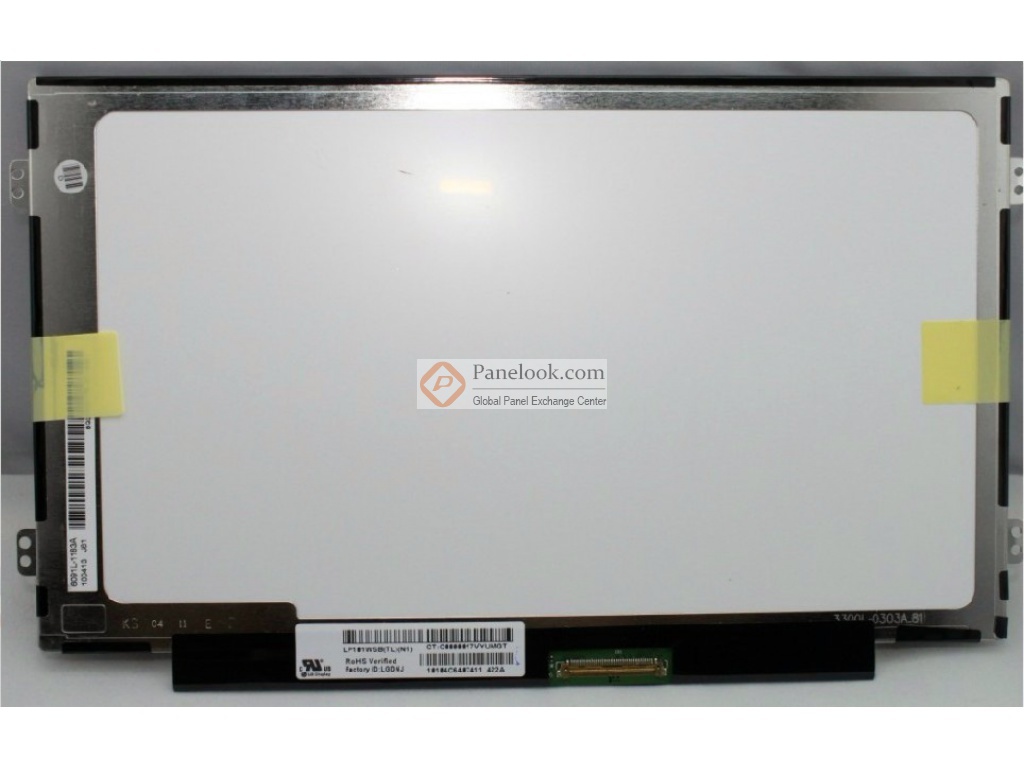

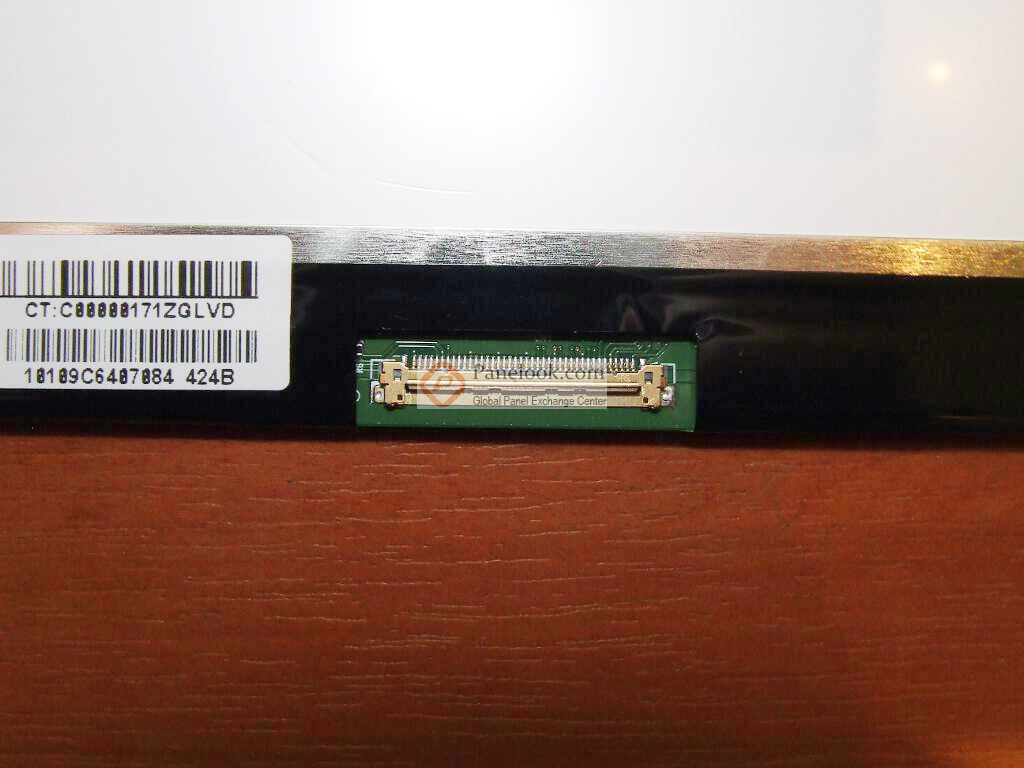

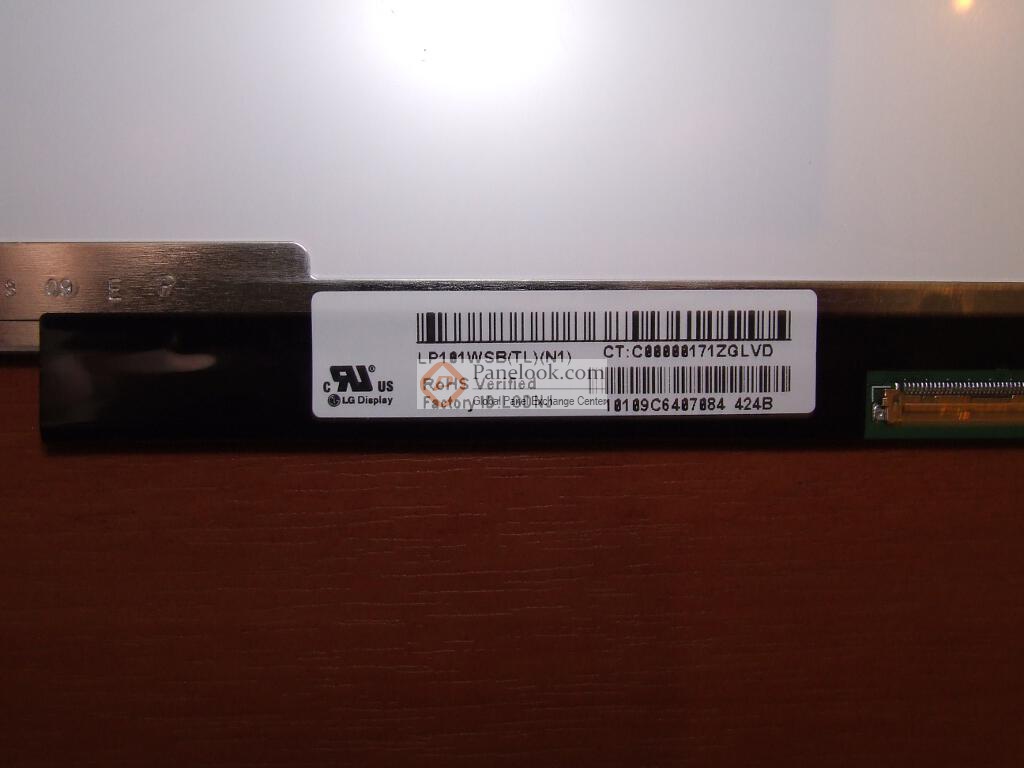

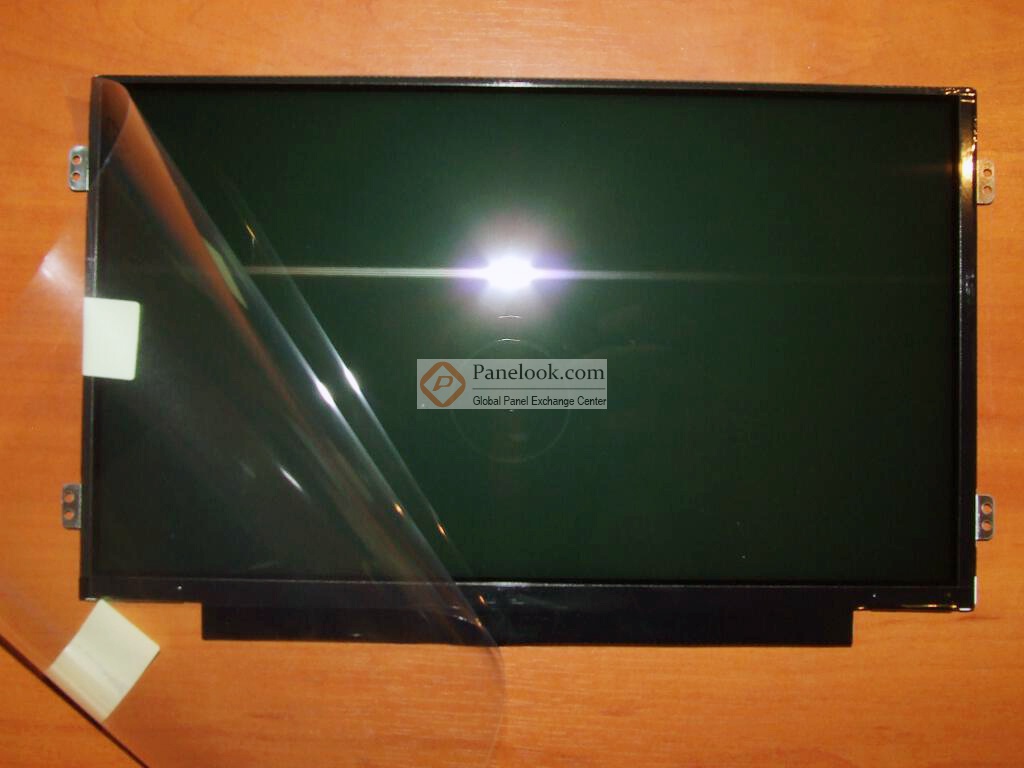

LG Display液晶模组LP101WSB-TLN1图片

LG Display液晶模组LP101WSB-TLN1摘要

LP101WSB-TLN1 (别名: LP101WSB (TL)(N1)) (产品代码: LGD026E)是LG Display株式会社 (LG Display，LG Display) 推出的一款采用a-Si TFT-LCD技术的10.1英寸液晶模组产品，它装配有WLED背光，含LED驱动背光驱动，无触摸。根据LG Display (LG Display)于2010年2月18日发布的版本号为Ver1.0的产品规格书，LP101WSB-TLN1显示分辨率为1024(RGB)×600 (WSVGA)，宽高比为16:9 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为222.72×125.28 (宽×高) mm，可视尺寸为226.9×128.5 (宽×高) mm，外观尺寸为245×146.5 (宽×高)×3.6(厚) mm，表面处理为镜面 (Haze 0%)，产品净重180g (Max.)外观样式为中厚 (PCBA平直, 厚3.4~4.0mm)。背光方面此产品采用了WLED发光的侧入式光源，光源的使用寿命为10K小时，含LED驱动。LP101WSB-TLN1采用了LVDS (1 ch, 6-bit)信号接口，总共40 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。如果开发新产品想采用LP101WSB-TLN1液晶模组，屏库®建议您向LG Display (LG Display)或其代理商了解关于LP101WSB-TLN1的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！根据屏库掌握的情报此产品于2010年Q1量产，于2011年Q2停产，当前生产状态为已停产。目前LP101WSB-TLN1在屏库上有0条现货信息、0家供应商信息，交易氛围清淡。屏库于2011年12月05日对此型号首次建立参数，并于2023年08月12日对参数进行了最后更新。它的工作温度为 0 ~ 50°C，存储温度为 -20 ~ 60°C。基于它白光LED背光，含LED驱动器，端子倒装，表面镜面等特征，此型号推荐使用于上网本。

比较全部

LG Display LP101WSB系列型号

(共2个)

	面板型号	品牌	尺寸	组成	分辨率	亮度	对比度	背光	信号接口			供应商	现货(片)
		LP101WSB-TLN1	LG Display	10.1"	液晶模组	1024×600	200	300:1	WLED	LVDS			0	0
		LP101WSB-TLP2	LG Display	10.1"	液晶模组	1024×600	200	400:1	WLED	LVDS			0	0

比较全部

LG Display液晶模组LP101WSB-TLN1兼容型号

(共6个)

品牌	尺寸	组成	分辨率	亮度	对比度	背光	信号接口		现货(片)
B101AW06 V1 HW0A	友达	10.1"	液晶模组	1024×600	200	400:1	WLED	LVDS	1个	1
BA101WS1-100	京东方	10.1"	液晶模组	1024×600	200	500:1	WLED	LVDS	1个	0
LP101WSB-TLN1	LG Display	10.1"	液晶模组	1024×600	200	300:1	WLED	LVDS	0	0
LTN101NT05-A01	三星	10.1"	液晶模组	1024×600	200	300:1	WLED	LVDS	0	20
N101L6-L0D	群创	10.1"	液晶模组	1024×600	200	500:1	WLED	LVDS	0	0
N101LGE-L41	群创	10.1"	液晶模组	1024×600	200	500:1	WLED	LVDS	0	0
