LTN156AT02-D03

代码：SEC5441

白光LED背光, 含LED驱动器, 端子倒装, 表面镜面
面板概况 详细参数 现货信息 供应商 触摸屏 高性价比 求购信息
人气指数：10743 2023-08-02 09:44

三星液晶模组LTN156AT02-D03主要参数

  • 三星液晶模组LTN156AT02-D03
  • 条形屏
    • 现货数量
      暂无
    • 长期卖家
      暂无
    • 求购数量
      暂无
    • 生产状态
      已停产
    • 客户发样
      2008,Q4
    • 开始量产
      2008,Q4
    • 最后下单
      --
    • 最后出货
      --
    生产信息仅供参考，请与原厂或代理商确认。
    • 白光LED背光
    • 含LED驱动器
    • 端子倒装
    • 表面镜面
    面板品牌
    三星 (Samsung)
    面板型号
    LTN156AT02-D03 兼容型号 16个兼容型号
    面板尺寸
    15.6英寸
    面板类型
    a-Si TFT-LCD, 液晶模组
    像素数量
    1366(RGB)×768, WXGA, 16:9
    像素布局
    RGB垂直条状
    显示区域
    344.232(H)×193.536(V) mm
    外观尺寸
    359.3(H)×209.5(V)×5.5(D) mm
    面板重量
    450g (Max.)
    表面处理
    镜面 (Haze 0%)，Hard coating (3H)
    面板亮度
    220 cd/m² (Typ.)
    对比度
    600:1 (Typ.) (TM)
    可视角度
    40/40/15/30 (Min.)(CR≥10)
    工作模式
    TN，常白显示，透射式
    视角方向
    6 o'clock
    反应时间
    25 (Typ.)(Tr+Td)
    显示颜色
    262K, 60% NTSC
    面板应用
    •
    工作频率
    60Hz
    触摸屏
    无触摸
    外观样式
    厚屏 (PCBA弯折, 厚度≥5.2mm)
    光源类型
    8S6P WLED, 含LED驱动
    信号接口
    LVDS (1 ch, 6-bit) , 40 pins , 端子
    驱屏电压
    3.3V (Typ.)
    工作环境
    工作温度 0 ~ 50 °C, 存储温度 -20 ~ 60 °C

    三星液晶模组LTN156AT02-D03规格书

       规格书 版本号 规格书语言 文件大小 页数 原厂发布日期 最新
    有PDF  LTN156AT02-D03规格书 Rev.A01 English 1.5 M 31  2008-12-5  最新

    三星液晶模组LTN156AT02-D03验货标准(IIS)

    IIS对应检验产品 原厂等级 (坏点数量) MURA判定 通用等级 版本号 原厂发布日期
    PDF LTN156 Series VIP会员可看 VIP会员可看 A Grade     IIS下载

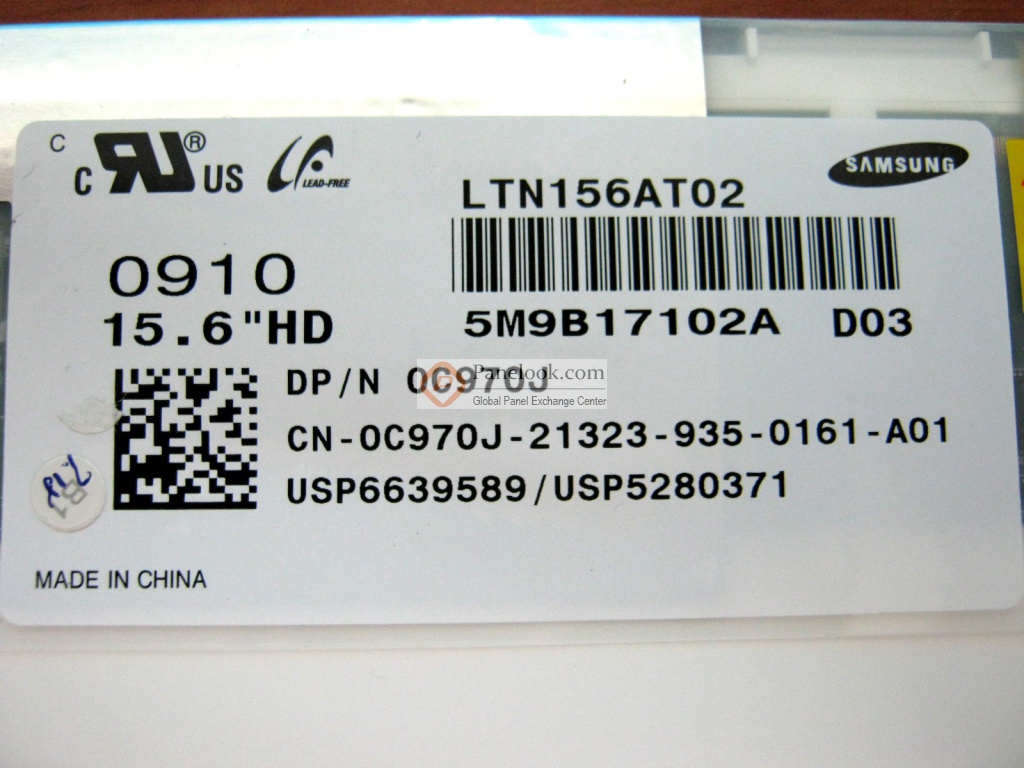

    三星液晶模组LTN156AT02-D03图片

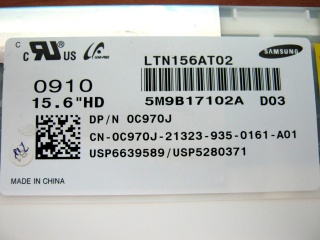

    • LTN156AT02-D03大图

    三星液晶模组LTN156AT02-D03摘要

    三星 (Samsung) 推出的LTN156AT02-D03 (产品代码: SEC5441)是一款采用a-Si TFT-LCD技术的15.6英寸液晶模组产品，它装配有WLED背光，含LED驱动背光驱动，无触摸。屏库总结它的典型特征为: 白光LED背光，含LED驱动器，端子倒装，表面镜面。它的工作温度为 0 ~ 50°C，存储温度为 -20 ~ 60°C。此型号适合应用于笔记本。根据屏库掌握的情报此产品于2008年Q4量产，当前生产状态为已停产。目前LTN156AT02-D03在屏库上有0条现货信息、0家供应商信息，交易氛围清淡。屏库于2011年01月05日对此型号首次建立参数，并于2023年08月02日对参数进行了最后更新。根据三星 (Samsung)于2008年12月5日发布的版本号为Rev.A01的产品规格书，LTN156AT02-D03显示分辨率为1366(RGB)×768 (WXGA)，宽高比为16:9 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为344.232×193.536 (宽×高) mm，可视尺寸为348.8×197.1 (宽×高) mm，外观尺寸为359.3(宽)×209.5(高)×5.5(厚) mm，表面处理为镜面 (Haze 0%)，Hard coating (3H)，产品净重450g (Max.)外观样式为厚屏 (PCBA弯折, 厚度≥5.2mm)。背光方面此产品采用了8S6P WLED发光的侧入式光源，含LED驱动。LTN156AT02-D03采用了LVDS (1 ch, 6-bit)信号接口，总共40 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。如果开发新产品想采用LTN156AT02-D03液晶模组，屏库®建议您向三星 (Samsung)或其代理商了解关于LTN156AT02-D03的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！
