RGB垂直条状
- 显示区域
- 344.232(H)×193.536(V) mm
- 外观尺寸
- 359.3(H)×209.5(V)×5.5(D) mm
- 面板重量
- 450g (Max.)
- 表面处理

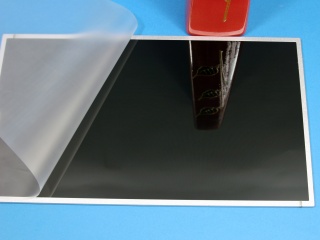

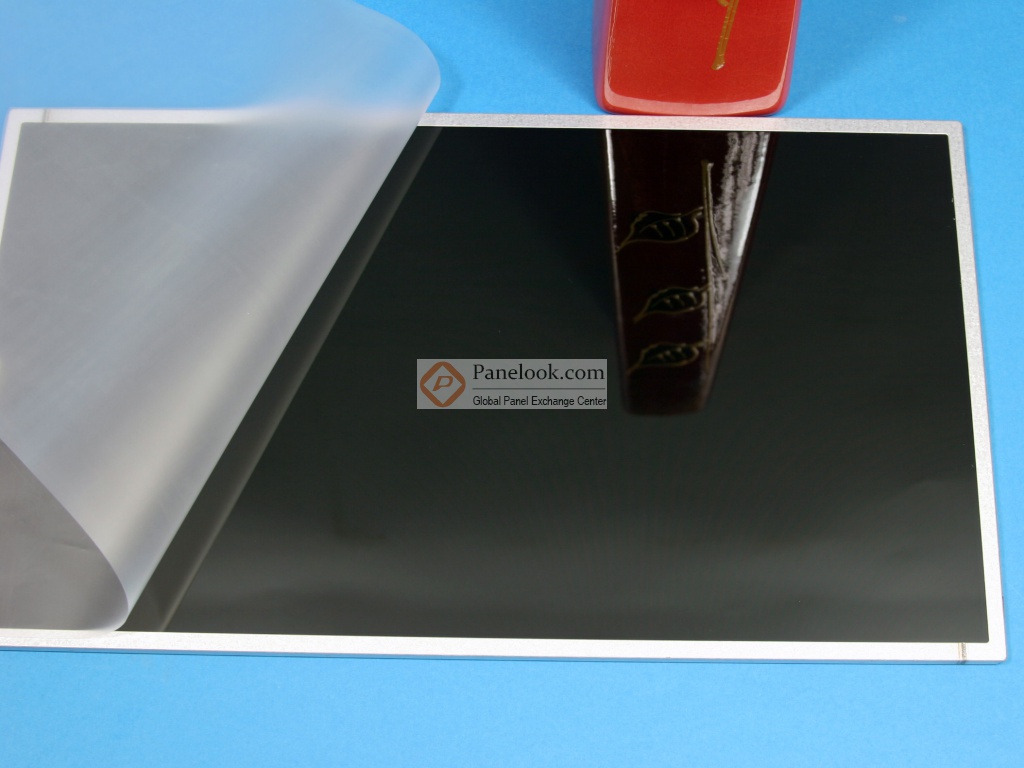

- 镜面 (Haze 0%)
- 面板亮度
- 220 cd/m² (Typ.)
- 对比度
- 600:1 (Typ.) (TM)
- 可视角度
- 40/40/15/30 (Min.)(CR≥10)
- 工作模式
- TN，常白显示，透射式
- 视角方向
- 6 o'clock
- 反应时间
- 3/5 (Typ.)(Tr/Td) ms
- 显示颜色
- 262K, 60% NTSC
- 面板应用
-
- 工作频率
- 60Hz
- 触摸屏
- 无触摸
- 外观样式
-
厚屏 (PCBA弯折, 厚度≥5.2mm)
- 光源类型
- WLED, 15K小时, 含LED驱动
- 信号接口
-

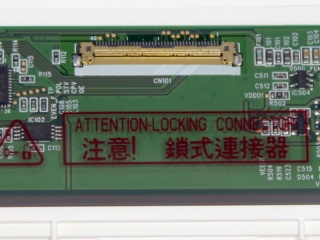

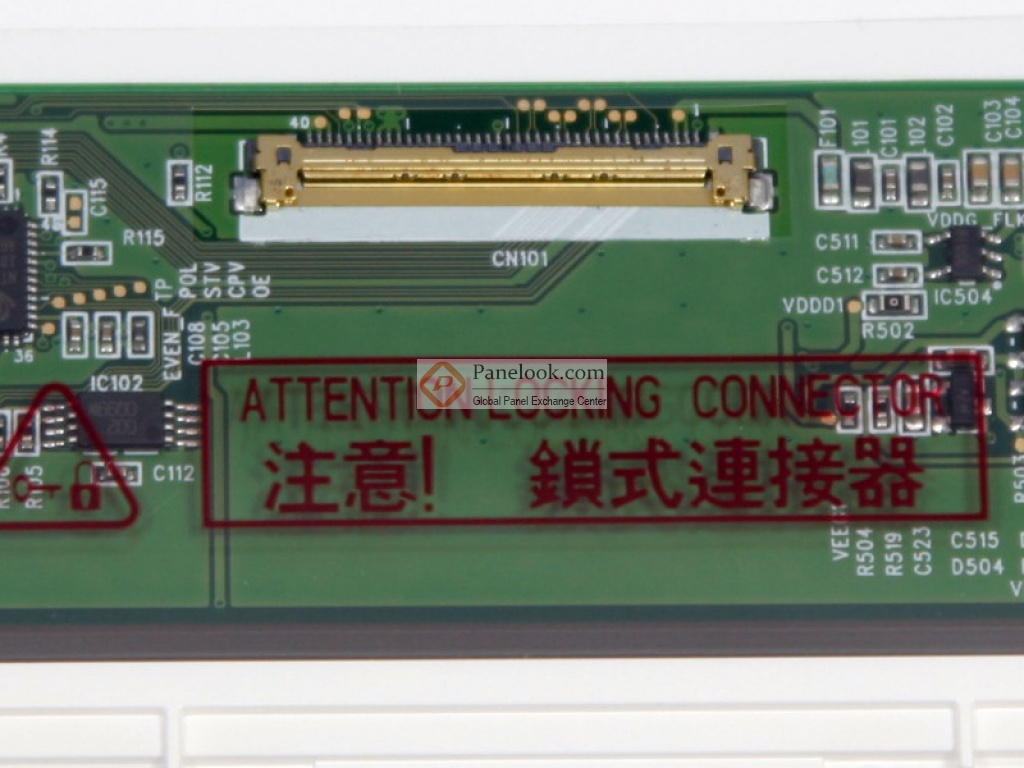

LVDS (1 ch, 6-bit) , 40 pins , 端子
- 驱屏电压
- 3.3V (Typ.)
- 工作环境
- 工作温度 0 ~ 50 °C, 存储温度 -25 ~ 65 °C
中华映管液晶模组CLAA156WB11A验货标准(IIS)

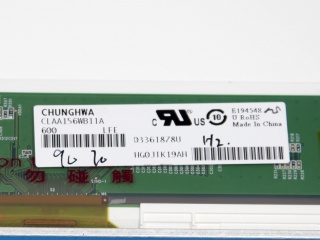

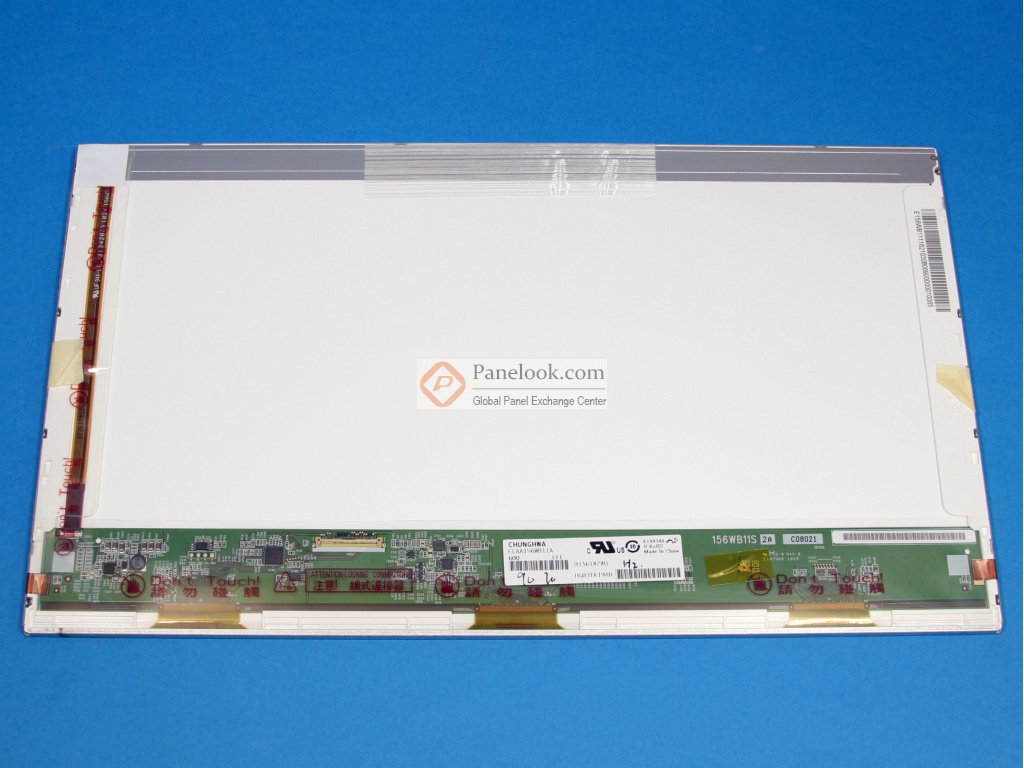

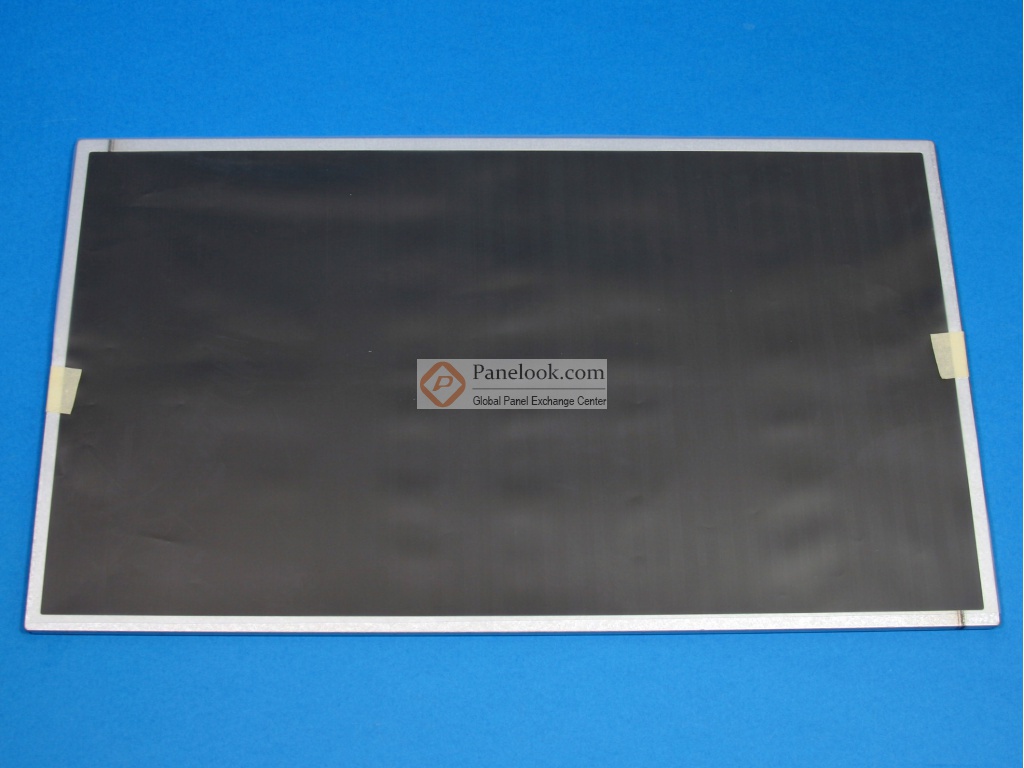

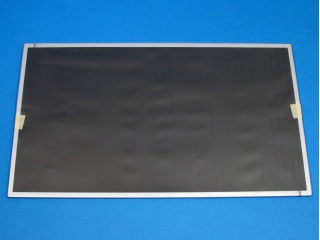

中华映管液晶模组CLAA156WB11A概况
CLAA156WB11A是中华映管股份有限公司 (中华映管，CPT) 推出的一款采用a-Si TFT-LCD技术的15.6英寸液晶模组产品，它装配有WLED背光，含LED驱动背光驱动，无触摸。根据中华映管 (CPT)于2010年5月27日发布的版本号为Rev.1的产品规格书，CLAA156WB11A显示分辨率为1366(RGB)×768 (WXGA)，宽高比为16:9 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为344.232×193.536 (宽×高) mm，可视尺寸为347.74×197.04 (宽×高) mm，外观尺寸为359.3×209.5 (宽×高)×5.5(厚) mm，表面处理为镜面 (Haze 0%)，产品净重450g (Max.)外观样式为厚屏 (PCBA弯折, 厚度≥5.2mm)。背光方面此产品采用了WLED发光的侧入式光源，光源的使用寿命为15K小时，含LED驱动。CLAA156WB11A采用了LVDS (1 ch, 6-bit)信号接口，总共40 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。如果开发新产品想采用CLAA156WB11A液晶模组，屏库®建议您向中华映管 (CPT)或其代理商了解关于CLAA156WB11A的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！根据屏库掌握的情报此产品于2010年Q1量产，当前生产状态为已停产。目前CLAA156WB11A在屏库上有0条现货信息、0家供应商信息，交易氛围清淡。屏库于2013年04月06日对此型号首次建立参数，并于2022年08月17日对参数进行了最后更新。它的工作温度为 0 ~ 50°C，存储温度为 -25 ~ 65°C，耐振动性为1.5G (14.7 m/s²)。基于它白光LED背光，含LED驱动器，端子正装，表面镜面等特征，此型号推荐使用于笔记本。
|
