RGB垂直条状
解析度
1920(RGB)×1080, FHD, 16:9
- 面板重量
- 480g (Max.)
- 表面处理
- 雾面
- 显示亮度
- 300 cd/m² (Typ.)
- 对比度
- 500:1 (Typ.) (透射)
- 推荐视向
- 6 o'clock
- 响应时间
- 8 (Typ.)(Tr+Td) ms
- 可视角度
- 60/60/50/50 (Typ.)(CR≥10)
- 显示模式
- TN，常白显示，透射式
- 支持颜色
- 262K, 61% NTSC
- 应用产品
-
- 外观样式
- 厚屏 (PCBA弯折, 厚度≥5.2mm)
- 光源类型
- WLED, 12K小时, 含LED驱动
- 刷新率
- 60Hz
- 触摸技术
- 无触摸
- 接口类型
-
40 pins LVDS (2 ch, 6-bit) , 端子
- 电压供应
- 3.3V (Typ.)
- 应用环境
- 工作温度 0 ~ 50 °C, 存储温度 -20 ~ 60 °C
LG Display液晶模组LP156WFC-TLB1规格书
| |
规格书 |
版本号 |
规格书语言 |
文件大小 |
页数 |
原厂发布日期 |
最新 |
|
|
LP156WFC-TLB1规格书 |
Ver1.0 |
English |
1.1 M |
31 |
2012-5-11 |
最新 |
|
LG Display液晶模组LP156WFC-TLB1验货标准(IIS)

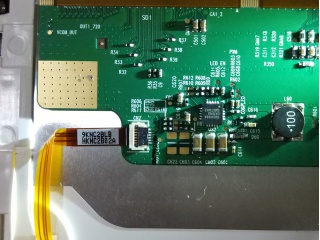

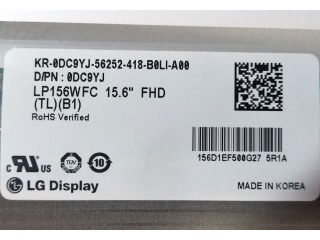

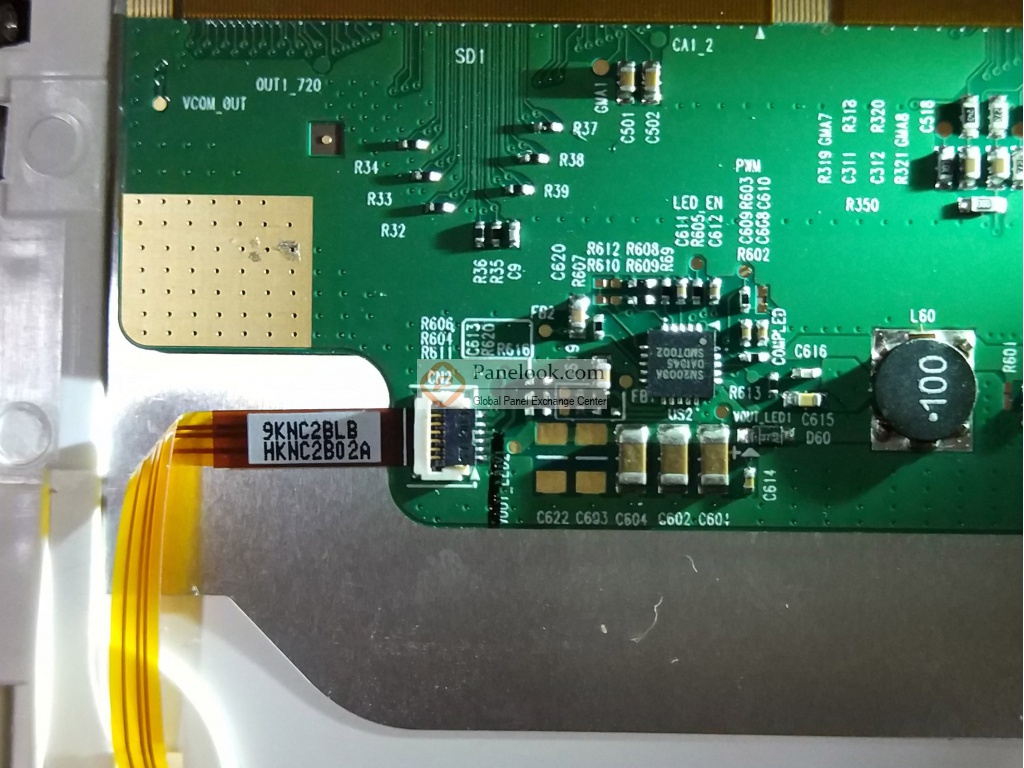

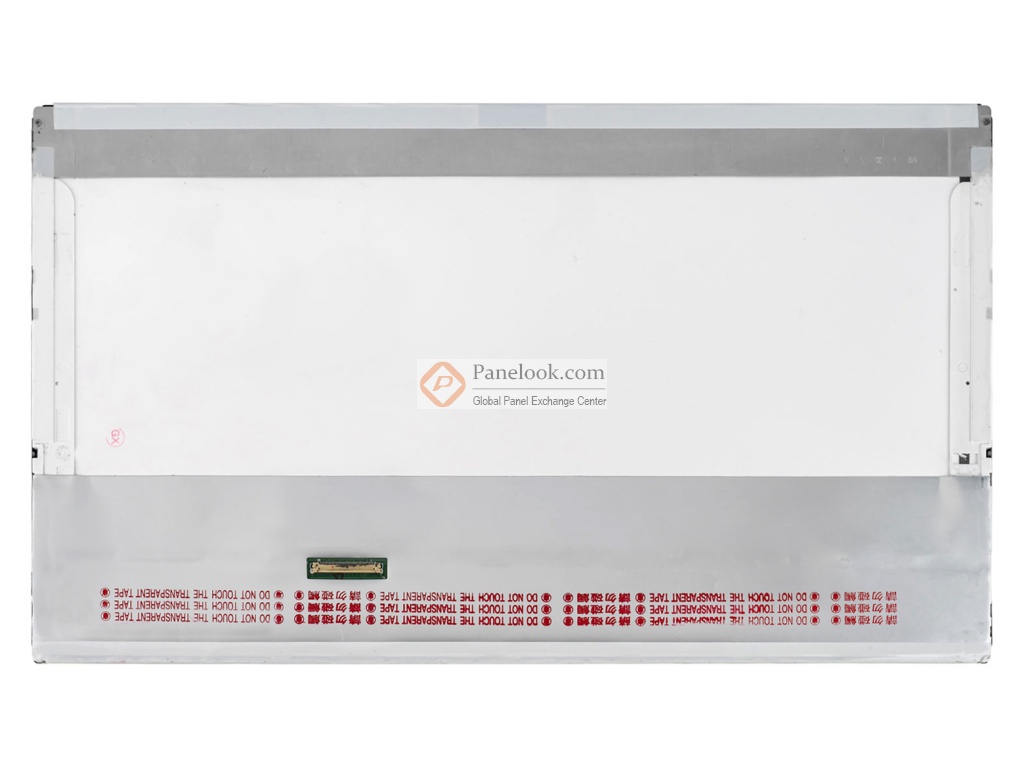

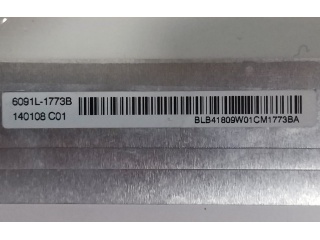

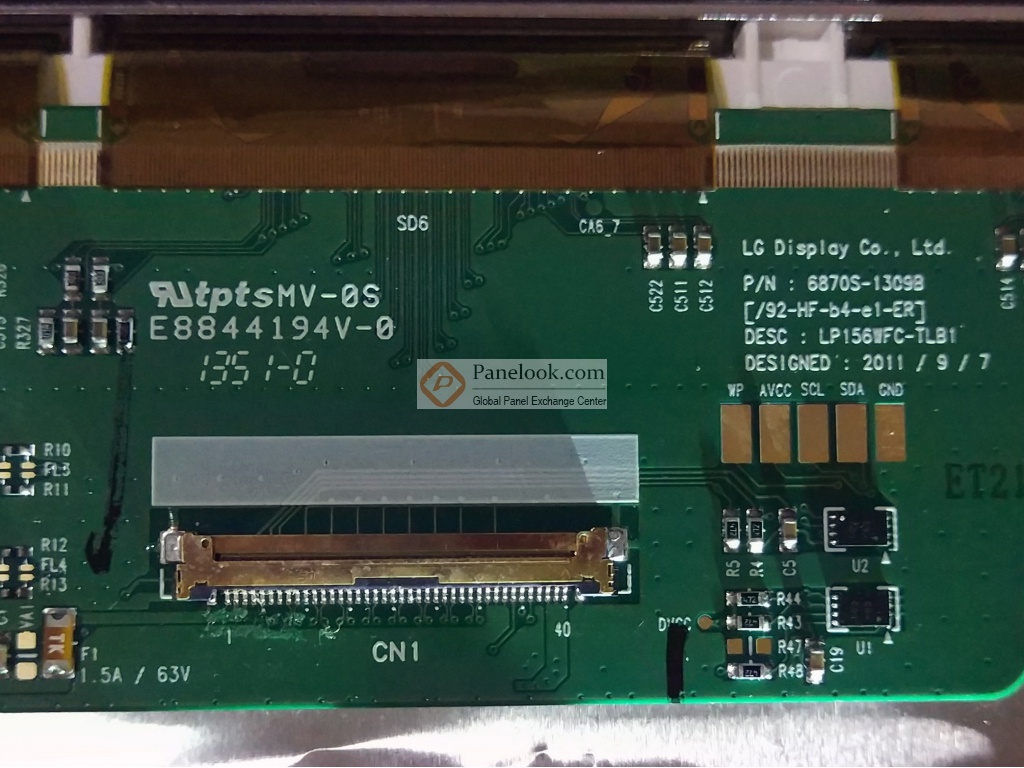

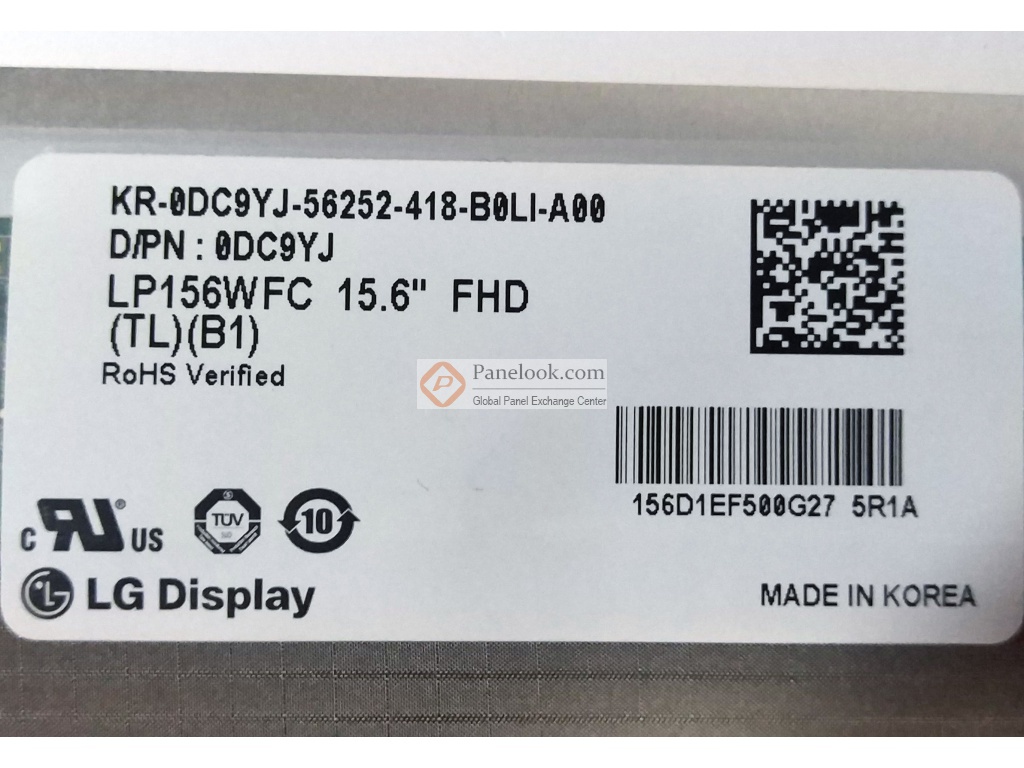

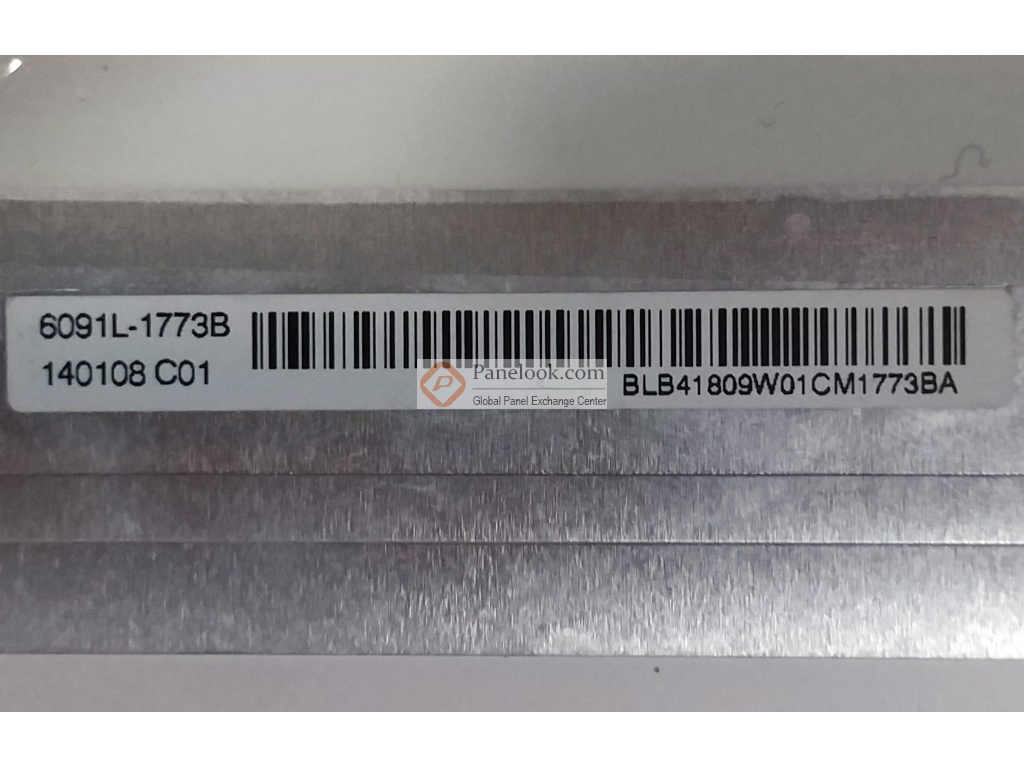

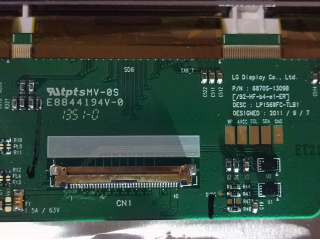

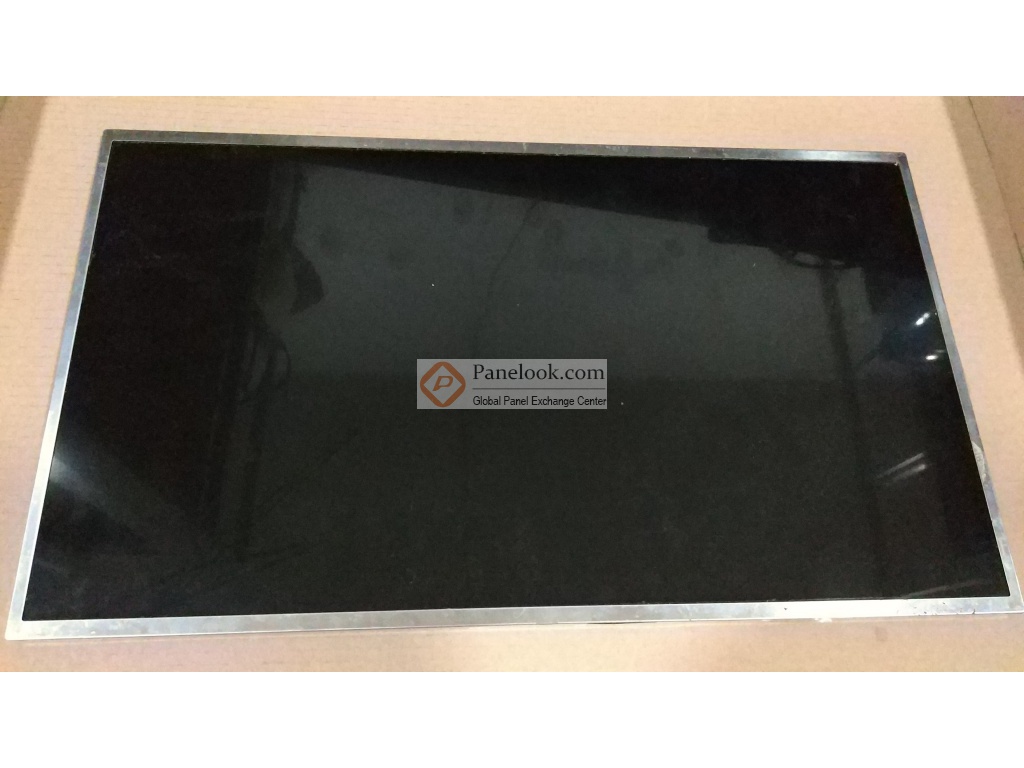

LG Display液晶模组LP156WFC-TLB1图片
LG Display液晶模组LP156WFC-TLB1综述
LP156WFC-TLB1 (别名: LP156WFC (TL)(B1)) (产品代码: LGD032C)是LG Display株式会社 (LG Display，LG Display) 推出的一款采用a-Si TFT-LCD技术的15.6英寸液晶模组产品，它装配有WLED背光，含LED驱动背光驱动，无触摸。根据LG Display (LG Display)于2012年5月11日发布的版本号为Ver1.0的产品规格书，LP156WFC-TLB1显示分辨率为1920(RGB)×1080 (FHD)，宽高比为16:9 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为344.16×193.59 (宽×高) mm，可视尺寸为349.8×197.1 (宽×高) mm，外观尺寸为359.3×209.5 (宽×高)×5.7(厚) mm，表面处理为雾面，产品净重480g (Max.)外观样式为厚屏 (PCBA弯折, 厚度≥5.2mm)。背光方面此产品采用了WLED发光的侧入式光源，光源的使用寿命为12K小时，含LED驱动。LP156WFC-TLB1采用了LVDS (2 ch, 6-bit)信号接口，总共40 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。如果开发新产品想采用LP156WFC-TLB1液晶模组，屏库®建议您向LG Display (LG Display)或其代理商了解关于LP156WFC-TLB1的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！根据屏库掌握的情报此产品于2012年Q2量产，当前生产状态为已停产。目前LP156WFC-TLB1在屏库上有0条现货信息、0家供应商信息，交易氛围清淡。屏库于2013年01月25日对此型号首次建立参数，并于2023年08月02日对参数进行了最后更新。它的工作温度为 0 ~ 50°C，存储温度为 -20 ~ 60°C。基于它白光LED背光，含LED驱动器，端子倒装，表面雾面等特征，此型号推荐使用于笔记本。
|
