像素布局
RGB垂直条状
显示区域 344.16(H)×193.59(V) mm外观尺寸 350.66(H)×216.25(V)×3.2(D) mm
面板亮度 250 cd/m² (Typ.)对比度 700:1 (Typ.) (TM)
可视角度 80/80/80/80 (Min.)(CR≥10)  工作模式 IPS，常黑显示，透射式
视角方向 全视角反应时间 25 (Typ.)(Tr+Td) ms
显示颜色 16.7M, 45% NTSC触摸屏 无触摸
-
外观样式
薄屏 (PCBA平直, 厚度≤3.2mm)
光源类型 WLED, 15K小时, 含LED驱动
工作频率 60Hz-
面板应用
- 信号接口
-
eDP (2 Lanes) , eDP1.2 , HBR1 (2.7G/lane) , 30 pins , 端子
- 工作环境
- 工作温度 0 ~ 50 °C, 存储温度 -20 ~ 60 °C
LP156WFC-SPD3 长期供应 贸易
 中国香港
LP156WFC-SPD3 长期供应 贸易
广州市
LP156WFC-SPD3 长期供应 贸易
深圳市
LP156WFC-SPD3 长期供应 贸易
深圳市
LP156WFC-SPD3 长期供应 贸易
上海市
LP156WFC-SPD3 长期供应 贸易
深圳市
LP156WFC-SPD3 长期供应 贸易
深圳市
LP156WFC-SPD3 长期供应 贸易
苏州市
LG Display液晶模组LP156WFC-SPD3规格书
| |
规格书 |
版本号 |
规格书语言 |
文件大小 |
页数 |
原厂发布日期 |
最新 |
|
|
LP156WFC-SPD3规格书 |
Ver1.0 |
English |
3.9 M |
44 |
2019-1-14 |
最新 |
|

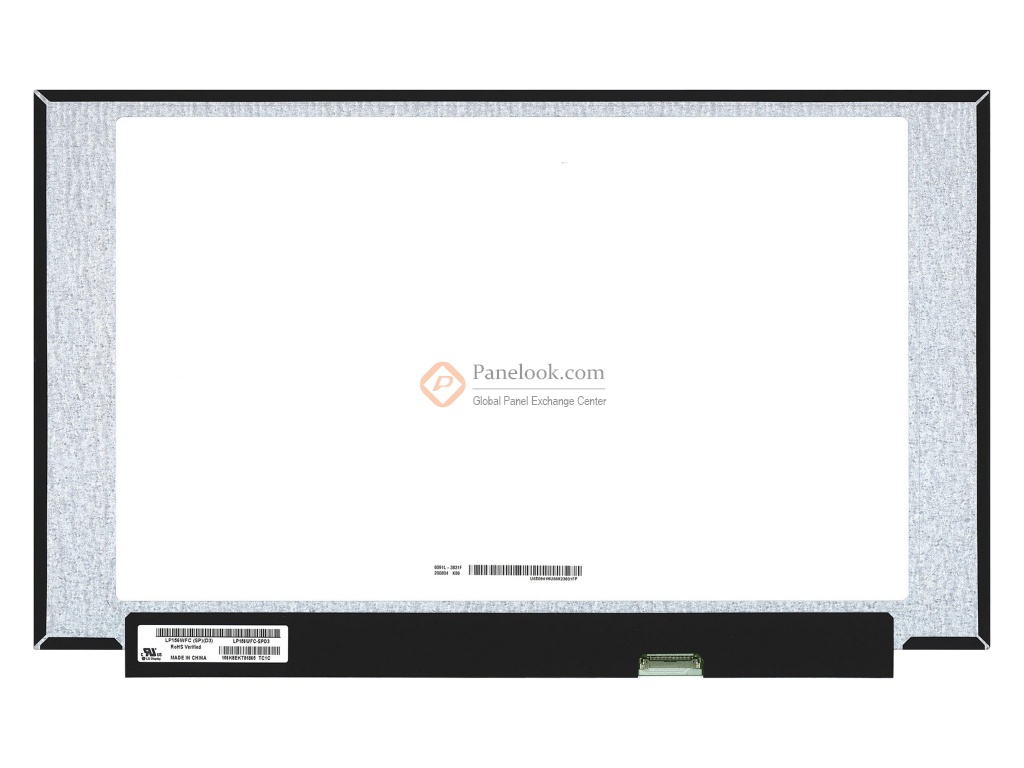

LG Display液晶模组LP156WFC-SPD3图片
LG Display液晶模组LP156WFC-SPD3综述
LP156WFC-SPD3 (别名: LP156WFC (SP)(D3)) (产品代码: LGD05E5)是LG Display (LG Display)推出的一款15.6吋a-Si TFT-LCD液晶模组产品，它装配有WLED背光，含LED驱动背光驱动，无触摸。此产品工作温度为 0 ~ 50°C，存储温度为 -20 ~ 60°C，耐振动性为1.0G (9.8 m/s²)。它的典型特征屏库总结为: 白光LED背光，含LED驱动器，端子倒装，表面雾面， eDP1.2, SSC, sDRRS。基于它的特征屏库推荐此型号应用于笔记本等产品。根据屏库掌握的情报此产品于2019年Q2量产，当前生产状态为已停产。目前此型号在屏库上有0条现货信息、10家供应商信息，交易氛围活跃。屏库于2020年05月06日对此型号首次建立参数，并于2024年05月24日对参数进行了最后更新。根据LG Display (LG Display)于2019年1月14日发布的版本号为Ver1.0的产品规格书，LP156WFC-SPD3显示分辨率为1920(RGB)×1080 (FHD)，宽高比为16:9 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为344.16(宽)×193.59(高) mm，外观尺寸为350.66(宽)×216.25(高)×3.2(厚) mm，表面处理为雾面，产品净重360g (Max.)外观样式为薄屏 (PCBA平直, 厚度≤3.2mm)。背光方面此产品采用了WLED发光的侧入式光源，光源的使用寿命为15K小时，含LED驱动。LP156WFC-SPD3采用了eDP (2 Lanes)信号接口，总共30 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。屏库上标注的生产状态仅供参考，不应作为用户的决策依据。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！如果开发新产品想采用此液晶模组，关于LP156WFC-SPD3的最新的生产状态信息和技术信息，屏库®建议您咨询LG Display (LG Display)。
|
