像素排列 RGB垂直条状
解析度1920(RGB)×1080, FHD, 16:9
- 面板重量720g (Max.)
- 表面处理镜面 (Haze 0%)
- 显示亮度300 cd/m² (Typ.)
- 对比度 500:1 (Typ.) (透射)
- 推荐视向6 o'clock
- 响应时间8 (Typ.)(Tr+Td) ms
- 可视角度70/70/60/60 (Typ.)(CR≥10)
- 显示模式TN，常白显示，透射式
- 支持颜色262K, 60% NTSC
- 触摸技术无触摸
- 外观样式
厚屏 (PCBA弯折, 厚度≥5.2mm)
- 光源类型WLED, 10K小时, 含LED驱动
- 刷新率60Hz
- 应用产品
- 接口类型
-
40 pins LVDS (2 ch, 6-bit) , 端子
- 应用环境
- 工作温度 0 ~ 50 °C, 存储温度 -20 ~ 60 °C
友达液晶模组B156HB01 V0验货标准(IIS)
友达液晶模组B156HB01 V0摘要

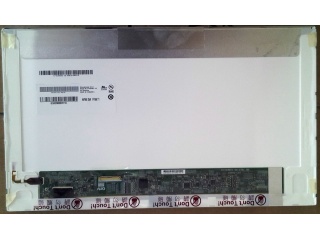

B156HB01 V0 (别名: B156HB01 V.0) (产品代码: AUO10ED)是友达光电股份有限公司 ( 友达，AUO) 推出的一款采用a-Si TFT-LCD技术的 15.6英寸液晶模组产品，它装配有WLED背光，含LED驱动背光驱动，无触摸。根据友达 (AUO)于2012年2月19日发布的版本号为Ver1.3的产品规格书，B156HB01 V0显示分辨率为 1920(RGB)×1080 (FHD)，宽高比为16:9 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为344.16×193.59 (宽×高) mm，可视尺寸为347.46×196.94 (宽×高) mm，外观尺寸为359.7×209.7 (宽×高)×7.62(厚) mm，表面处理为镜面 (Haze 0%)，产品净重720g (Max.)外观样式为厚屏 (PCBA弯折, 厚度≥5.2mm)。背光方面此产品采用了WLED发光的侧入式光源，光源的使用寿命为10K小时，含LED驱动。B156HB01 V0采用了LVDS (2 ch, 6-bit)信号接口，总共40 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。如果开发新产品想采用B156HB01 V0液晶模组，屏库®建议您向友达 (AUO)或其代理商了解关于B156HB01 V0的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！根据屏库掌握的情报此产品于2011年Q2量产，当前生产状态为已停产。目前B156HB01 V0在屏库上有3条现货信息、0家供应商信息，交易氛围清淡。屏库于2013年04月04日对此型号首次建立参数，并于2024年01月23日对参数进行了最后更新。它的工作温度为 0 ~ 50°C，存储温度为 -20 ~ 60°C。基于它3D显示，白光LED背光，含LED驱动器，端子倒装，表面镜面等特征，此型号推荐使用于 笔记本。
|
