20个兼容型号
| 规格书 | 版本号 | 规格书语言 | 文件大小 | 页数 | 原厂发布日期 | 最新 | ||
|---|---|---|---|---|---|---|---|---|
|
LTN156HT01-201规格书 | Rev.A00 | English | 1.3 M | 32 | 2011-5-26 | 最新 |

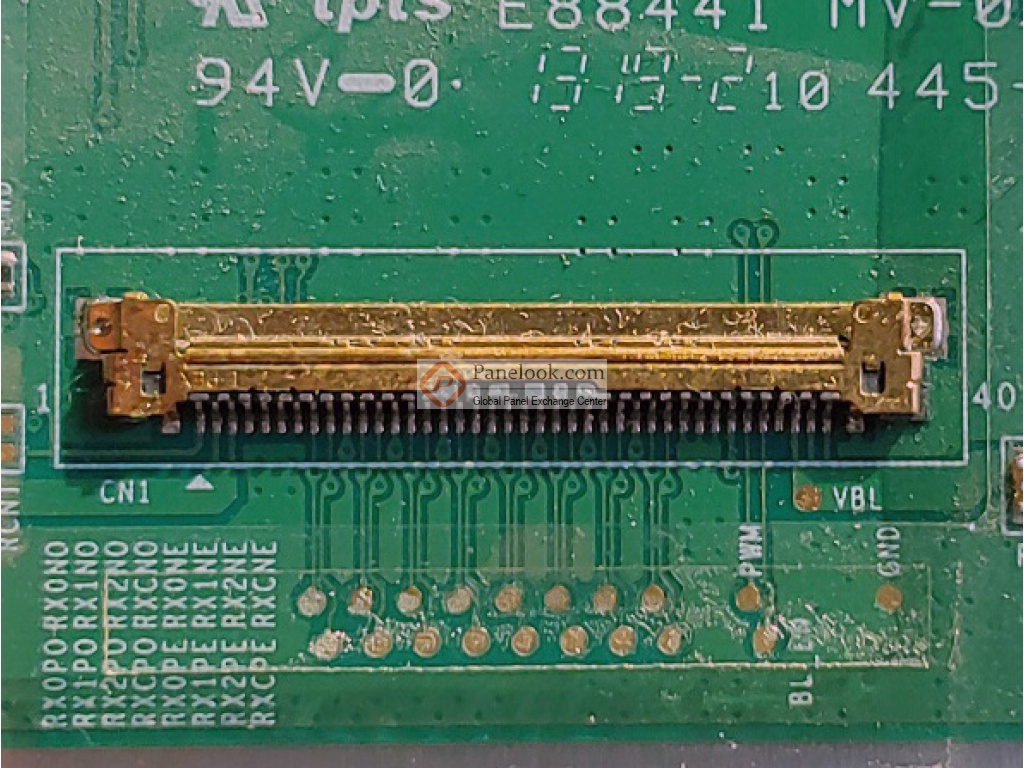

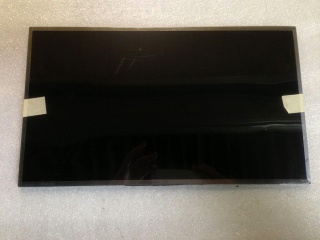

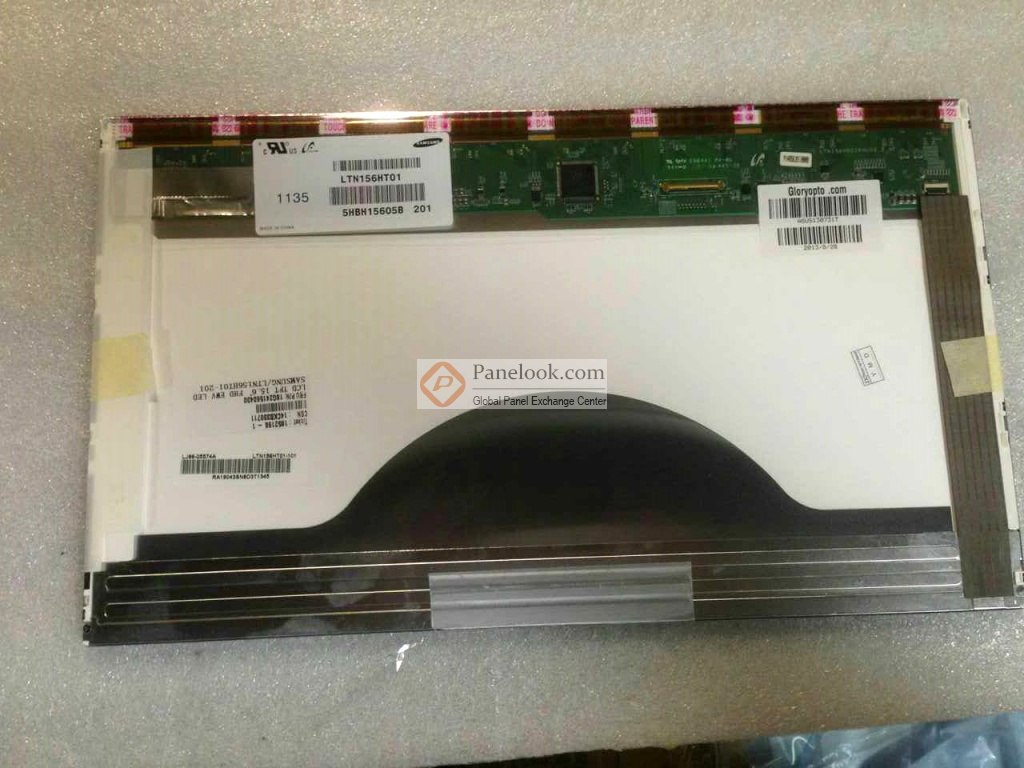

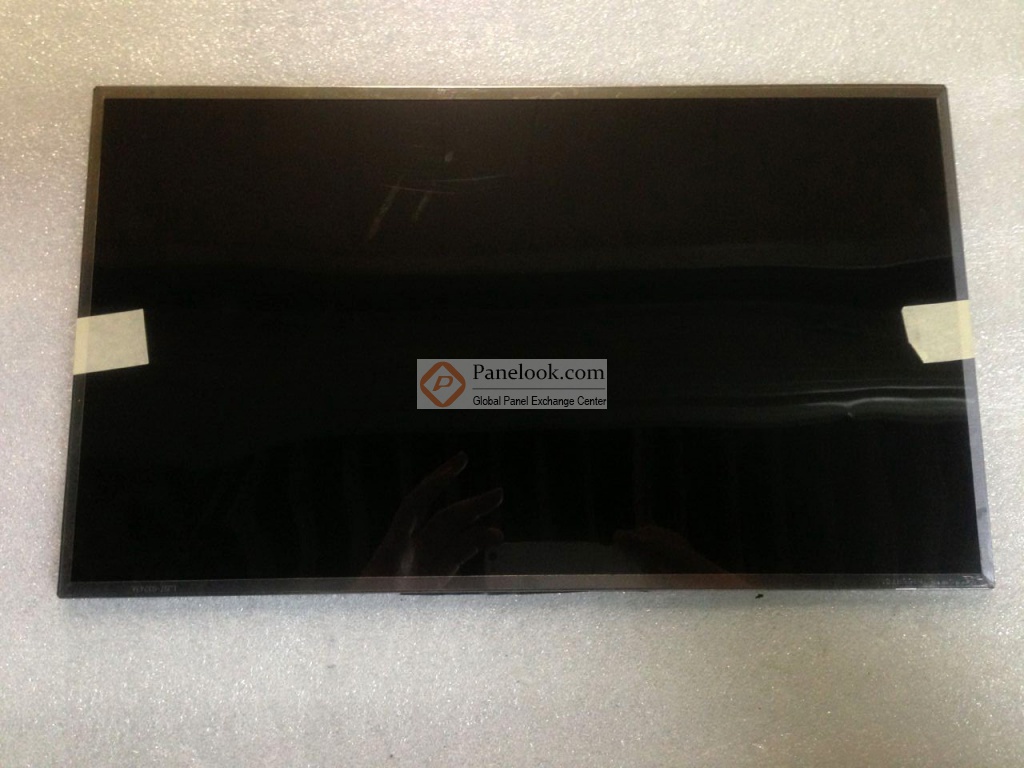

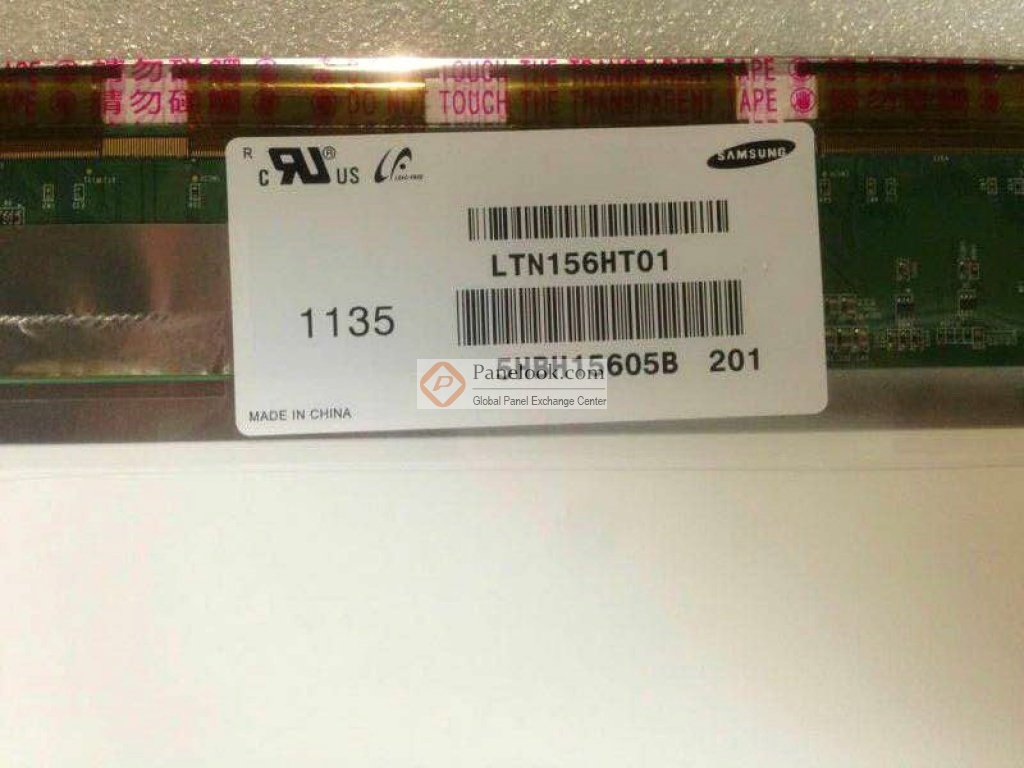

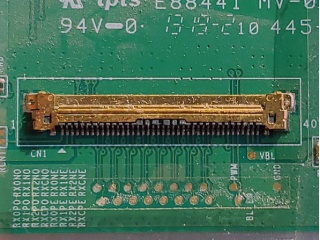

LTN156HT01-201 (产品代码: SEC314C)是三星显示器有限公司 (三星，Samsung) 推出的一款采用a-Si TFT-LCD技术的15.6英寸液晶模组产品，它装配有WLED背光，含LED驱动背光驱动，无触摸。根据三星 (Samsung)于2011年5月26日发布的版本号为Rev.A00的产品规格书，LTN156HT01-201显示分辨率为1920(RGB)×1080 (FHD)，宽高比为16:9 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为344.16×193.59 (宽×高) mm，可视尺寸为348.8×197.1 (宽×高) mm，外观尺寸为359.3×209.5 (宽×高)×5.8(厚) mm，表面处理为雾面 (Haze 25%)，Hard coating (3H)，产品净重510g (Max.)外观样式为厚屏 (PCBA弯折, 厚度≥5.2mm)。背光方面此产品采用了8S8P WLED发光的侧入式光源，含LED驱动。LTN156HT01-201采用了LVDS (2 ch, 6-bit)信号接口，总共40 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。如果开发新产品想采用LTN156HT01-201液晶模组，屏库®建议您向三星 (Samsung)或其代理商了解关于LTN156HT01-201的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！根据屏库掌握的情报此产品于2011年Q2量产，当前生产状态为已停产。目前LTN156HT01-201在屏库上有0条现货信息、0家供应商信息，交易氛围清淡。屏库于2013年03月01日对此型号首次建立参数，并于2023年08月02日对参数进行了最后更新。它的工作温度为 0 ~ 50°C，存储温度为 -20 ~ 60°C。基于它白光LED背光，含LED驱动器，端子倒装，表面雾面等特征，此型号推荐使用于笔记本。
