LG Display液晶模组LP156WF6-SPB5主要参数
- 现货数量
暂无
- 长期卖家
暂无
- 求购数量
暂无
- 生产状态
已停产
- 客户发样
2015,Q3
- 开始量产
2015,Q4
- 最后下单
--
- 最后出货
--
生产信息仅供参考，请与原厂或代理商确认。
| 品牌 |
LG Display (LG Display) |
型号名称 |
LP156WF6-SPB5  39个兼容型号 |
| 屏幕尺寸 |
15.6英寸 |
面板类型 |
a-Si TFT-LCD, 液晶模组 |
| 分辨率 |
1920(RGB)×1080, FHD, 16:9 |
像素布局 |
RGB垂直条状 |
|
| 显示区域 |
344.16×193.59 mm (H×V) |
外观尺寸 |
359.5×223.8×3.2 mm (H×V×D) |
| 屏幕重量 |
340/350g (Typ./Max.) |
表面处理 |
雾面，Hard coating (3H) |
| 屏幕亮度 |
300 cd/m² (Typ.) |
对比度 |
700 : 1 (Typ.) [透射]
|
| 最佳视向 |
全视角 |
光学模式 |
AH-IPS，常黑显示，透射式  |
| 可视角度 |
80/80/80/80 (Min.)(CR≥10) |
响应速度 |
25 (Typ.)(Tr+Td) ms |
| 颜色数量 |
262K, 72% NTSC |
适用于 |
|
| 外观样式 |
薄屏 (PCBA平直, 厚度≤3.2mm) |
背光类型 |
WLED, 15K小时, 含LED驱动 |
| 刷新频率 |
60Hz |
触摸功能 |
无触摸 |
| 信号系统 |
eDP (2 Lanes) , HBR1 (2.7G/lane) , 端子 , 30 pins |
| 供应电压 |
3.3V (Typ.) |
| 最大额定 |
存储温度 -20 ~ 60 °C 工作温度 0 ~ 50 °C |
LG Display液晶模组LP156WF6-SPB5规格书
| |
规格书 |
版本号 |
规格书语言 |
文件大小 |
页数 |
原厂发布日期 |
最新 |
|
|
LP156WF6-SPB5规格书 |
Ver1.0 |
English |
1.9 M |
41 |
2015-7-20 |
最新 |
|
LG Display液晶模组LP156WF6-SPB5验货标准(IIS)

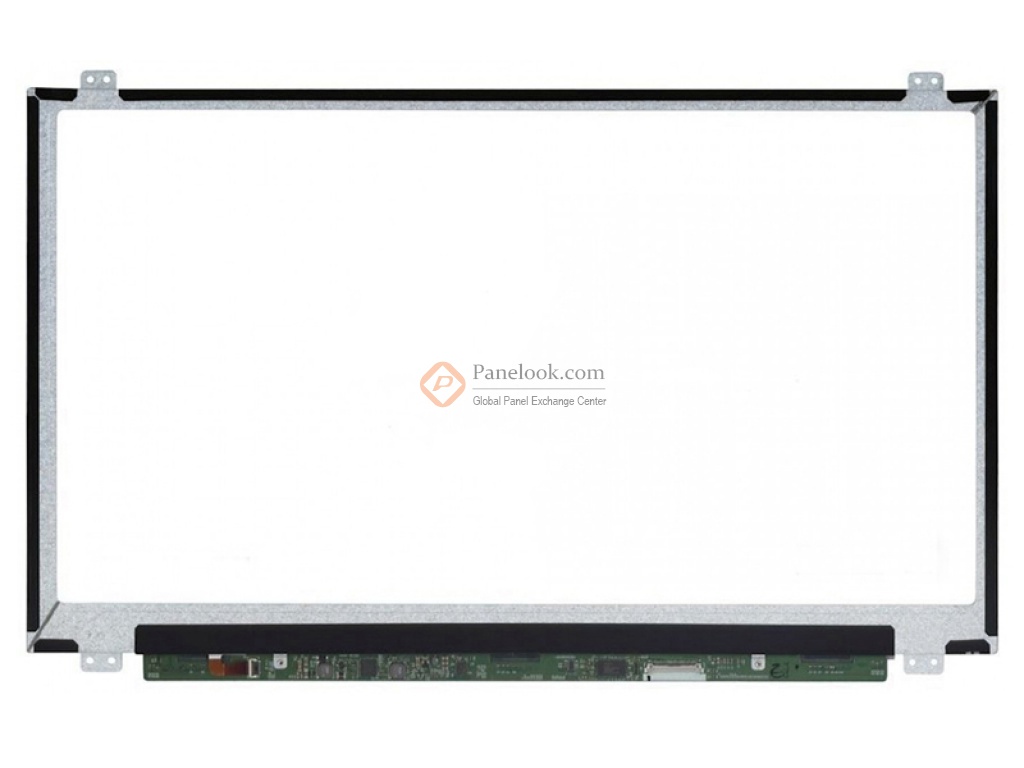

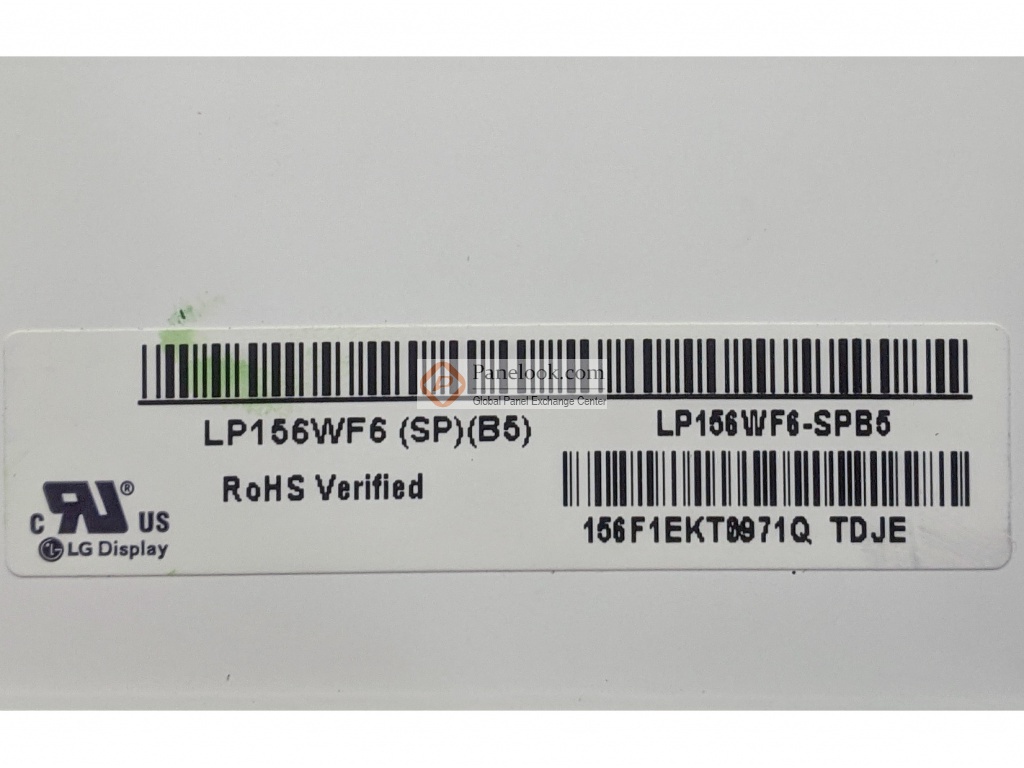

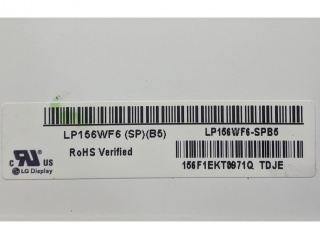

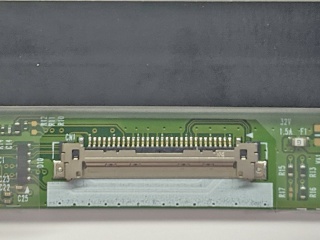

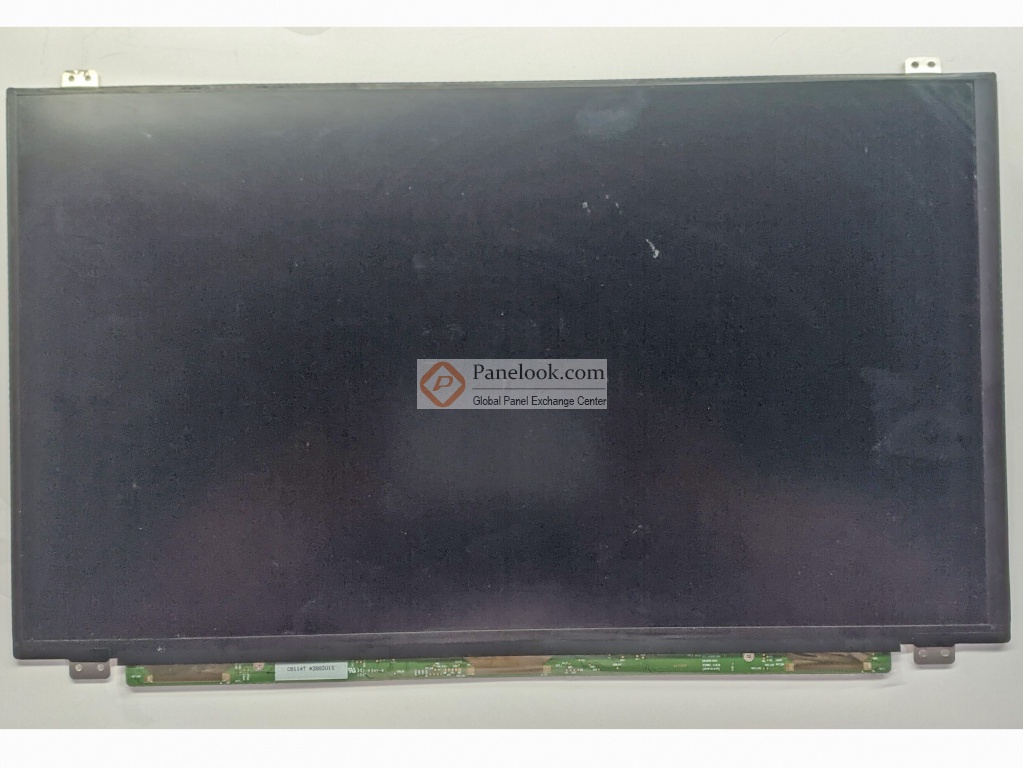

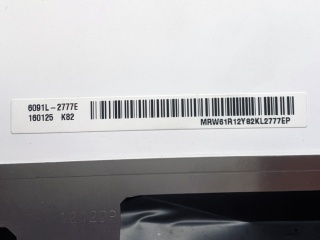

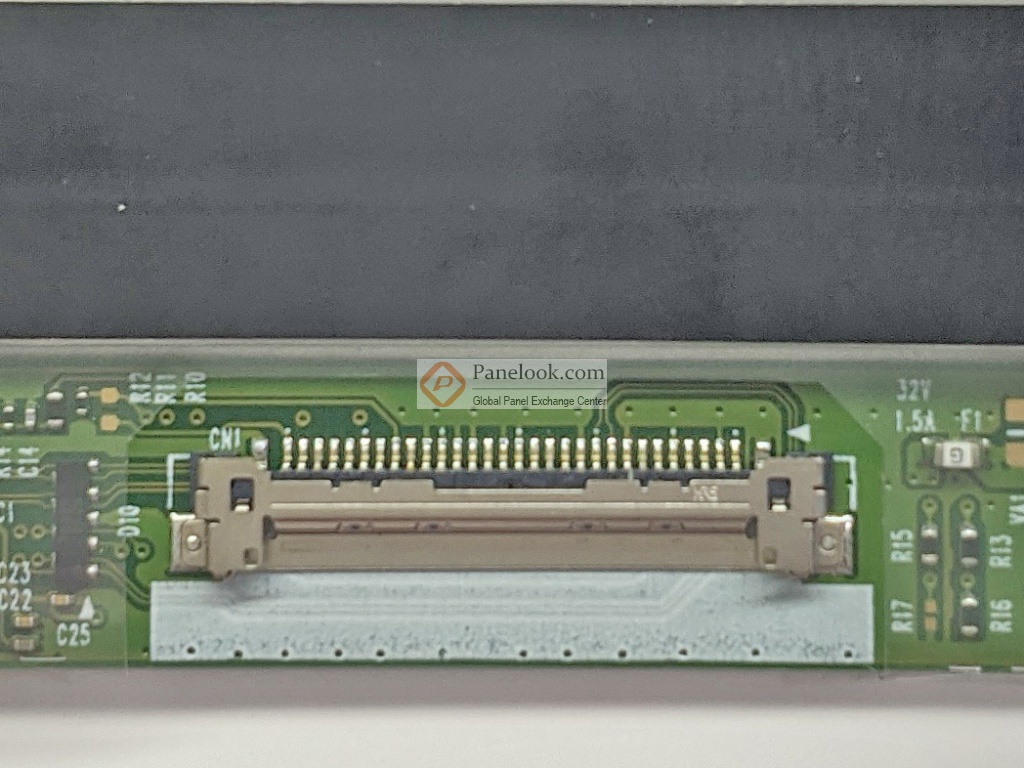

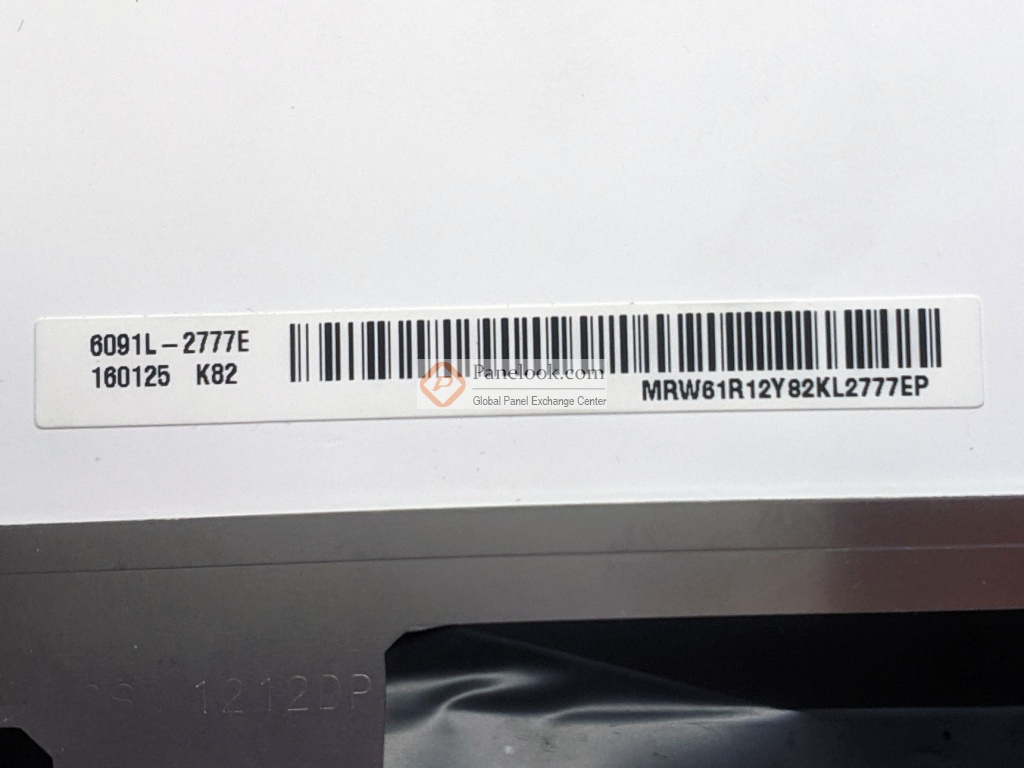

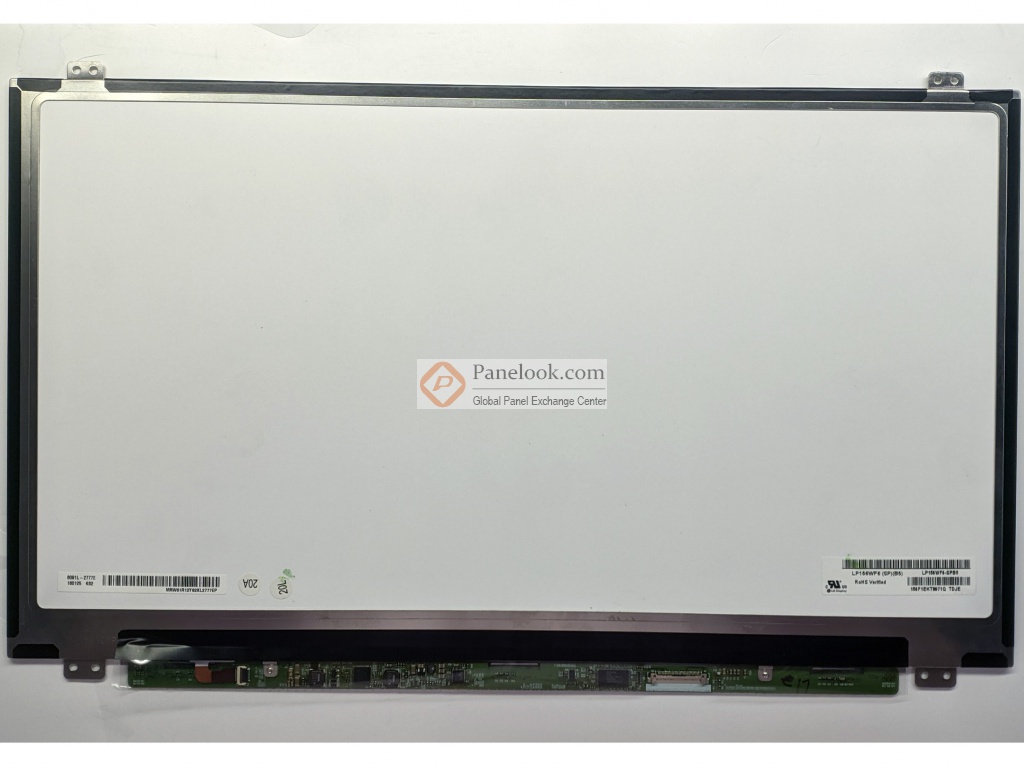

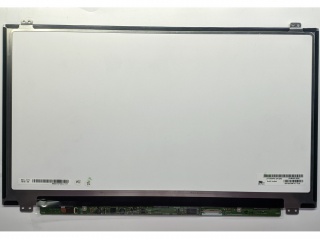

LG Display液晶模组LP156WF6-SPB5图片
LG Display液晶模组LP156WF6-SPB5综述
LP156WF6-SPB5 (别名: LP156WF6 (SP)(B5)) (产品代码: LGD046F)是LG Display株式会社 (LG Display，LG Display) 推出的一款采用a-Si TFT-LCD技术的15.6英寸液晶模组产品，它装配有WLED背光，含LED驱动背光驱动，无触摸。根据LG Display (LG Display)于2015年7月20日发布的版本号为Ver1.0的产品规格书，LP156WF6-SPB5显示分辨率为1920(RGB)×1080 (FHD)，宽高比为16:9 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为344.16×193.59 (宽×高) mm，可视尺寸为347.45×196.8 (宽×高) mm，外观尺寸为359.5×223.8 (宽×高)×3.2(厚) mm，表面处理为雾面，Hard coating (3H)，产品净重340/350g (Typ./Max.)外观样式为薄屏 (PCBA平直, 厚度≤3.2mm)。背光方面此产品采用了WLED发光的侧入式光源，光源的使用寿命为15K小时，含LED驱动。LP156WF6-SPB5采用了eDP (2 Lanes)信号接口，总共30 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。如果开发新产品想采用LP156WF6-SPB5液晶模组，屏库®建议您向LG Display (LG Display)或其代理商了解关于LP156WF6-SPB5的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！根据屏库掌握的情报此产品于2015年Q4量产，当前生产状态为已停产。目前LP156WF6-SPB5在屏库上有0条现货信息、0家供应商信息，交易氛围清淡。屏库于2016年04月22日对此型号首次建立参数，并于2023年08月02日对参数进行了最后更新。它的工作温度为 0 ~ 50°C，存储温度为 -20 ~ 60°C。基于它白光LED背光，含LED驱动器，端子倒装，表面雾面等特征，此型号推荐使用于笔记本。
