人气指数：23904
2023-08-02 08:52
LG Display液晶模组LP156WF6-SPM3主要参数
- 现货数量
暂无
- 长期卖家
暂无
- 求购数量
暂无
- 生产状态
已停产
- 客户发样
2016,Q4
- 开始量产
2017,Q1
- 最后下单
--
- 最后出货
--
生产信息仅供参考，请与原厂或代理商确认。
| 制造商 |
| 对角尺寸 |
| 解析度 |
| 显示区域 |
| 面板重量 |
| 显示亮度 |
| 视角方向 |
| 可视角度 |
| 支持颜色 |
| 外观式样 |
| 刷新率 |
| LG Display (LG Display) |
| 15.6英寸 |
| 1920(RGB)×1080, FHD, 16:9 |
| 344.16(W)×193.59(H) mm |
| 340/350g (Typ./Max.) |
| 200 cd/m² (Typ.) |
| 全视角 |
80/80/80/80 (Min.)(CR≥10)  |
| 262K, 45% NTSC |
|
薄屏 (PCBA平直, 厚度≤3.2mm) |
| 60Hz |
| 型号 |
| 类型 |
| 像素排列 |
| 外观尺寸 |
| 表面处理 |
| 对比度 |
| 响应时间 |
| 显示模式 |
| 适用于 |
| 光源类型 |
| 触摸技术 |
LP156WF6-SPM3  2个兼容型号 |
| a-Si TFT-LCD, 液晶模组 |
| RGB垂直条状 |
|
| 359.5(W)×223.8(H)×3.2(D) mm |
| 雾面 |
| 700:1 (Typ.) (透射)
|
| 25 (Typ.)(Tr+Td) ms |
| AH-IPS，常黑显示，透射式 |
|
|
| WLED, 15K小时, 含LED驱动 |
| 无触摸 |
|
eDP (2 Lanes) , HBR1 (2.7G/lane) , 30 pins , 端子 |
| 3.3V (Typ.) |
|
工作温度: 0 ~ 50 °C ; 存储温度: -20 ~ 60 °C |
LG Display液晶模组LP156WF6-SPM3规格书
| |
规格书 |
版本号 |
规格书语言 |
文件大小 |
页数 |
原厂发布日期 |
最新 |
|
|
LP156WF6-SPM3规格书 |
Ver1.0 |
English |
2.7 M |
48 |
2016-11-4 |
最新 |
|

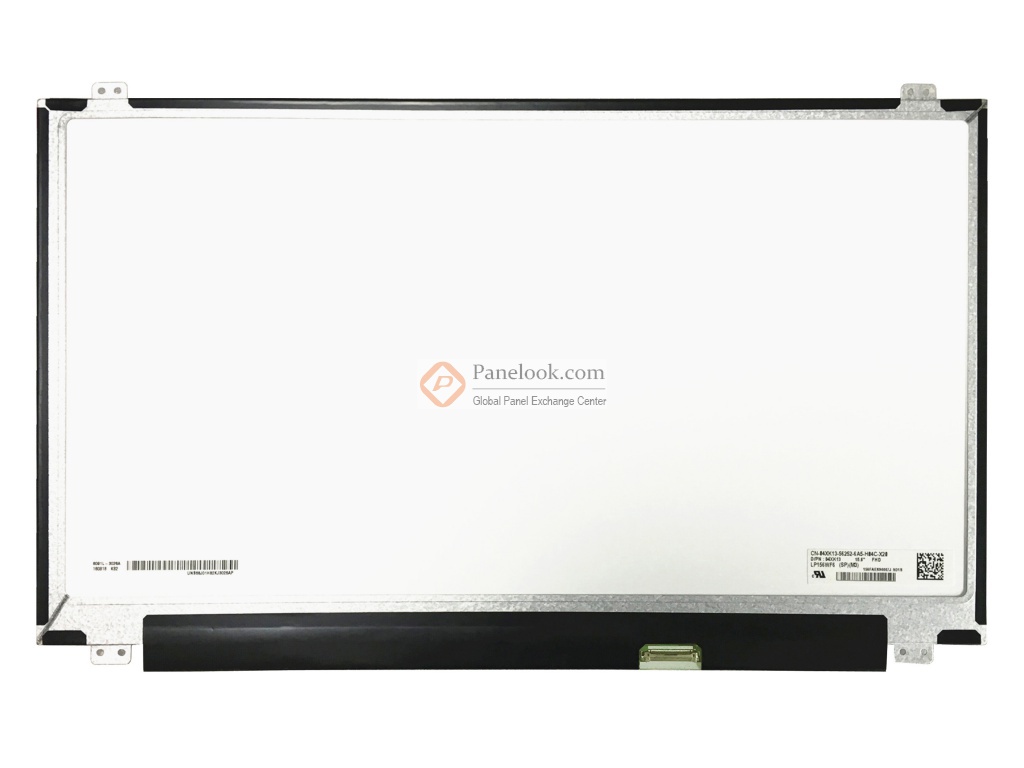

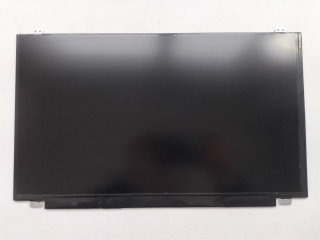

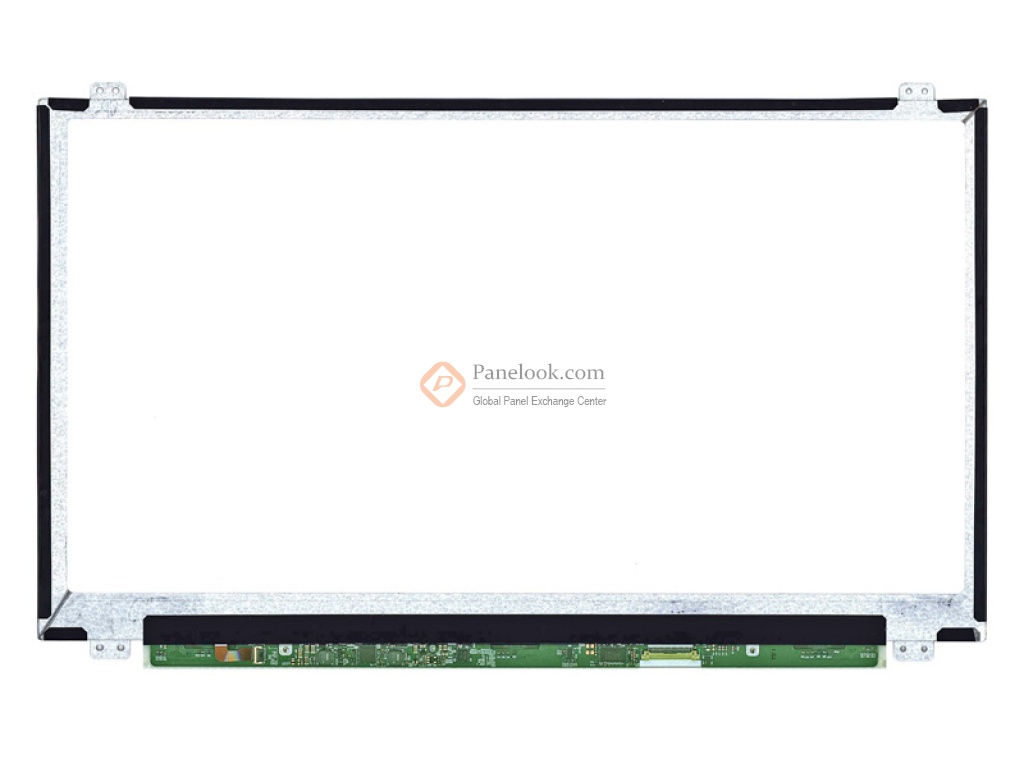

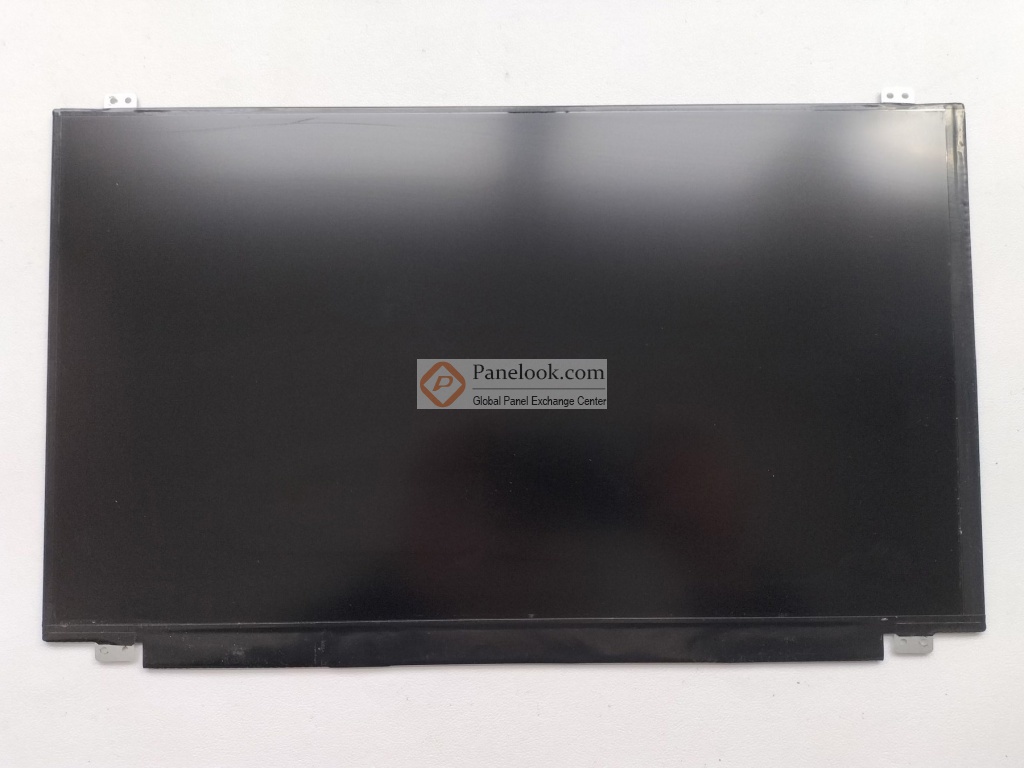

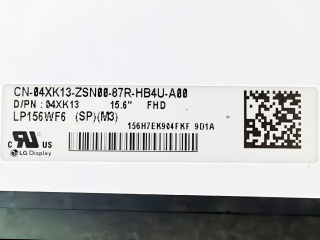

LG Display液晶模组LP156WF6-SPM3图片
LG Display液晶模组LP156WF6-SPM3综述
LG Display (LG Display) 推出的LP156WF6-SPM3 (别名: LP156WF6 (SP)(M3)) (产品代码: LGD053F)是一款采用a-Si TFT-LCD技术的15.6英寸液晶模组产品，它装配有WLED背光，含LED驱动背光驱动，无触摸。屏库总结它的典型特征为: 白光LED背光，含LED驱动器，端子倒装，表面雾面。它的工作温度为 0 ~ 50°C，存储温度为 -20 ~ 60°C。此型号适合应用于笔记本。根据屏库掌握的情报此产品于2017年Q1量产，当前生产状态为已停产。目前LP156WF6-SPM3在屏库上有0条现货信息、0家供应商信息，交易氛围清淡。屏库于2018年02月28日对此型号首次建立参数，并于2023年08月02日对参数进行了最后更新。根据LG Display (LG Display)于2016年11月4日发布的版本号为Ver1.0的产品规格书，LP156WF6-SPM3显示分辨率为1920(RGB)×1080 (FHD)，宽高比为16:9 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为344.16×193.59 (宽×高) mm，可视尺寸为347.45×196.8 (宽×高) mm，外观尺寸为359.5(宽)×223.8(高)×3.2(厚) mm，表面处理为雾面，产品净重340/350g (Typ./Max.)外观样式为薄屏 (PCBA平直, 厚度≤3.2mm)。背光方面此产品采用了WLED发光的侧入式光源，光源的使用寿命为15K小时，含LED驱动。LP156WF6-SPM3采用了eDP (2 Lanes)信号接口，总共30 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。如果开发新产品想采用LP156WF6-SPM3液晶模组，屏库®建议您向LG Display (LG Display)或其代理商了解关于LP156WF6-SPM3的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！
