RGB垂直条状
- 显示区域
- 344.16(H)×193.59(V) mm
- 外观尺寸
- 359.5(H)×223.8(V)×3.2(D) mm
- 面板重量
- 380g (Max.)
- 表面处理
- 雾面
- 面板亮度
- 300 cd/m² (Typ.)
- 对比度
- 800:1 (Typ.) (TM)
- 可视角度
- 85/85/85/85 (Typ.)(CR≥10)
- 工作模式
- ADS，常黑显示，透射式
- 视角方向
- 全视角
- 反应时间
- 30 (Typ.)(Tr+Td) ms
- 显示颜色
- 262K, 72% NTSC
- 面板应用
-
- 工作频率
- 60Hz
- 触摸屏
- 无触摸
- 外观样式
-
薄屏 (PCBA平直, 厚度≤3.2mm)
- 光源类型
- 9S6P WLED, 15K小时, 含LED驱动
- 信号接口
-
eDP (2 Lanes) , eDP1.3 , HBR1 (2.7G/lane) , 30 pins , 端子
- 驱屏电压
- 3.3V (Typ.)
- 工作环境
- 工作温度 0 ~ 50 °C, 存储温度 -20 ~ 60 °C
NV156FHM-N43 长期供应 贸易
 深圳市
NV156FHM-N43 长期供应 贸易
深圳市
NV156FHM-N43 长期供应 贸易
深圳市
NV156FHM-N43 长期供应 贸易
深圳市
NV156FHM-N43 长期供应 贸易
深圳市
NV156FHM-N43 长期供应 生产制造
深圳市
NV156FHM-N43 长期供应 贸易
苏州市
NV156FHM-N43 长期供应 贸易
苏州市
NV156FHM-N43 长期供应 贸易
深圳市
NV156FHM-N43 长期供应 贸易
深圳市
京东方液晶模组NV156FHM-N43验货标准(IIS)
京东方液晶模组NV156FHM-N43概况

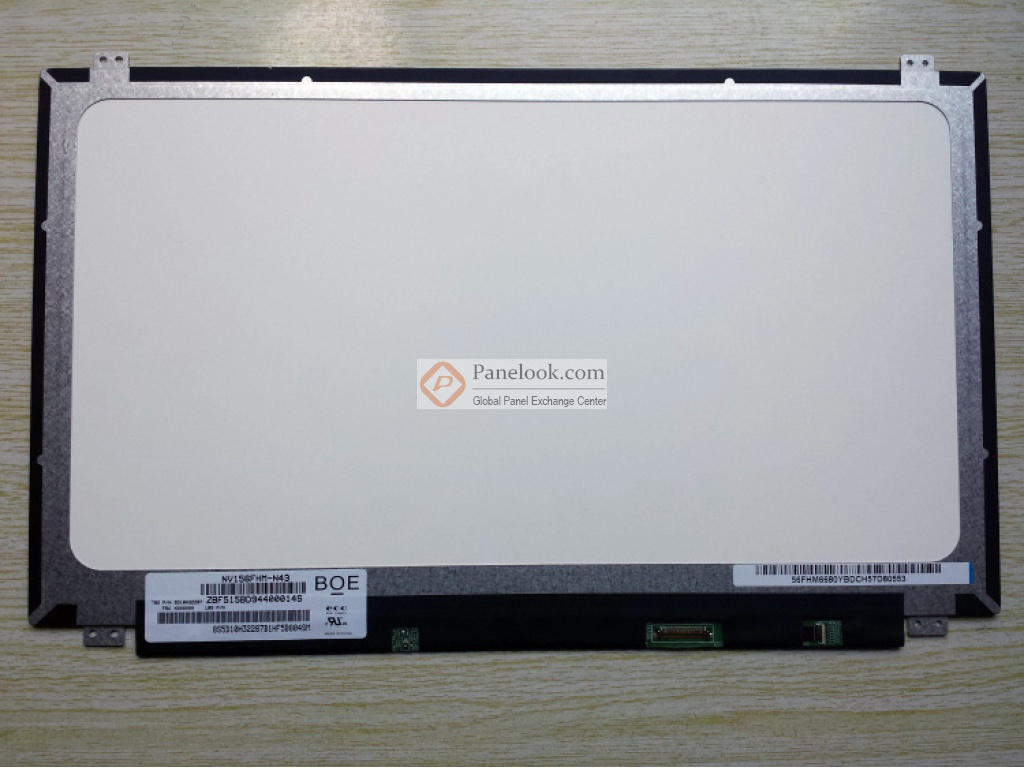

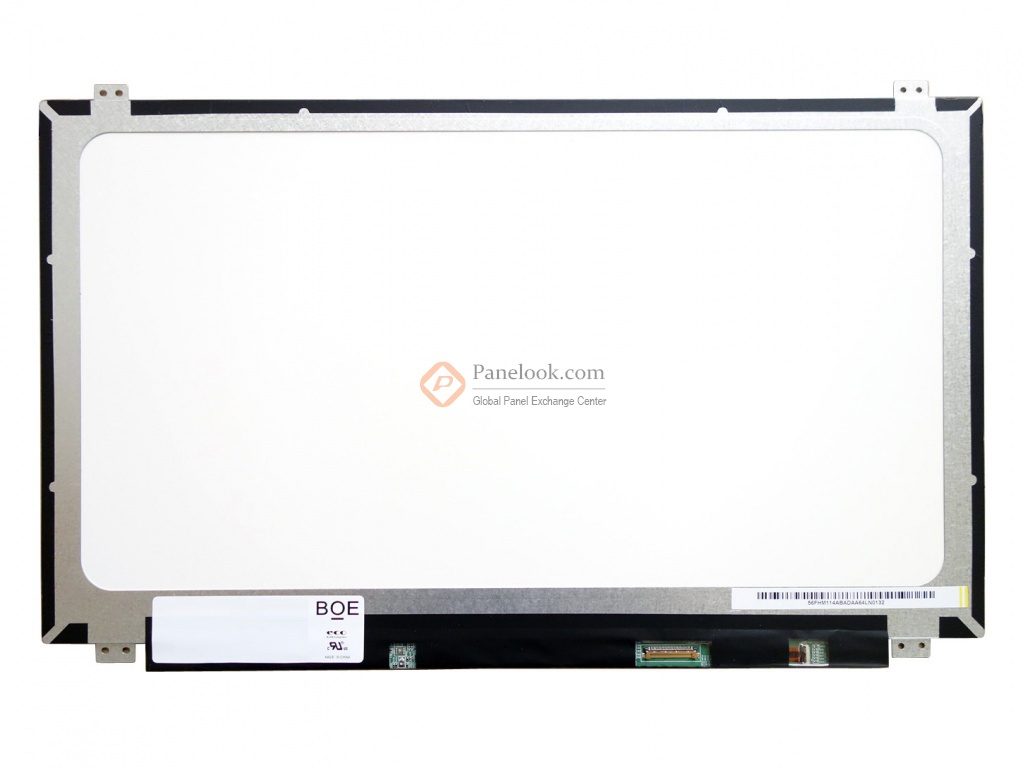

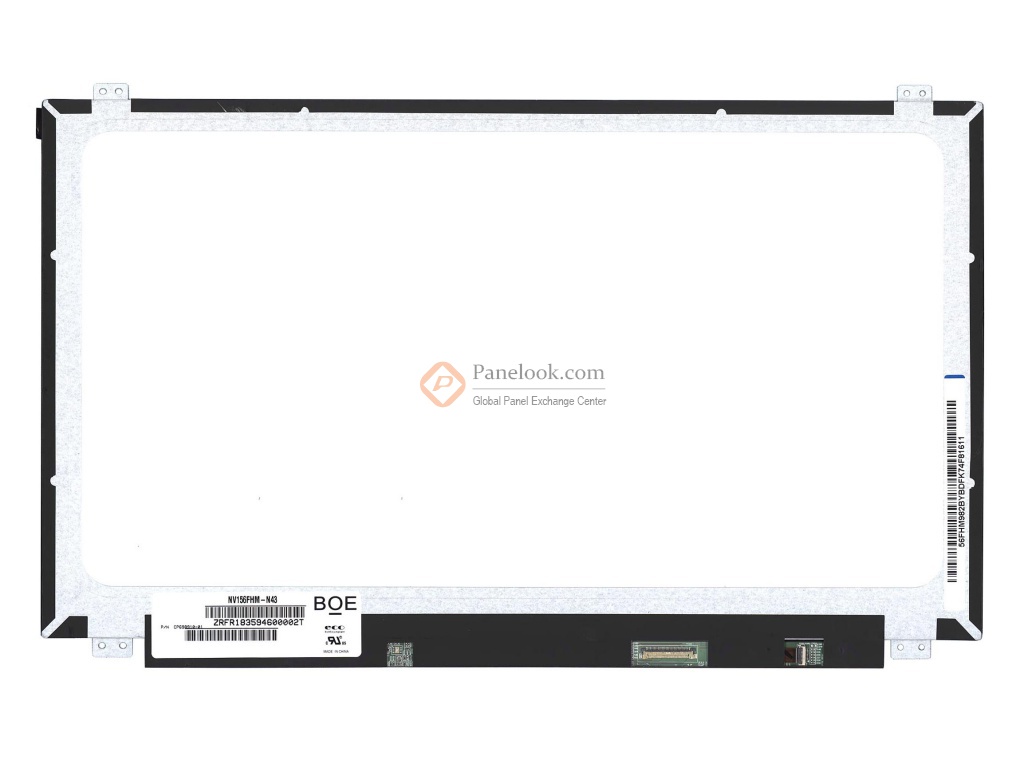

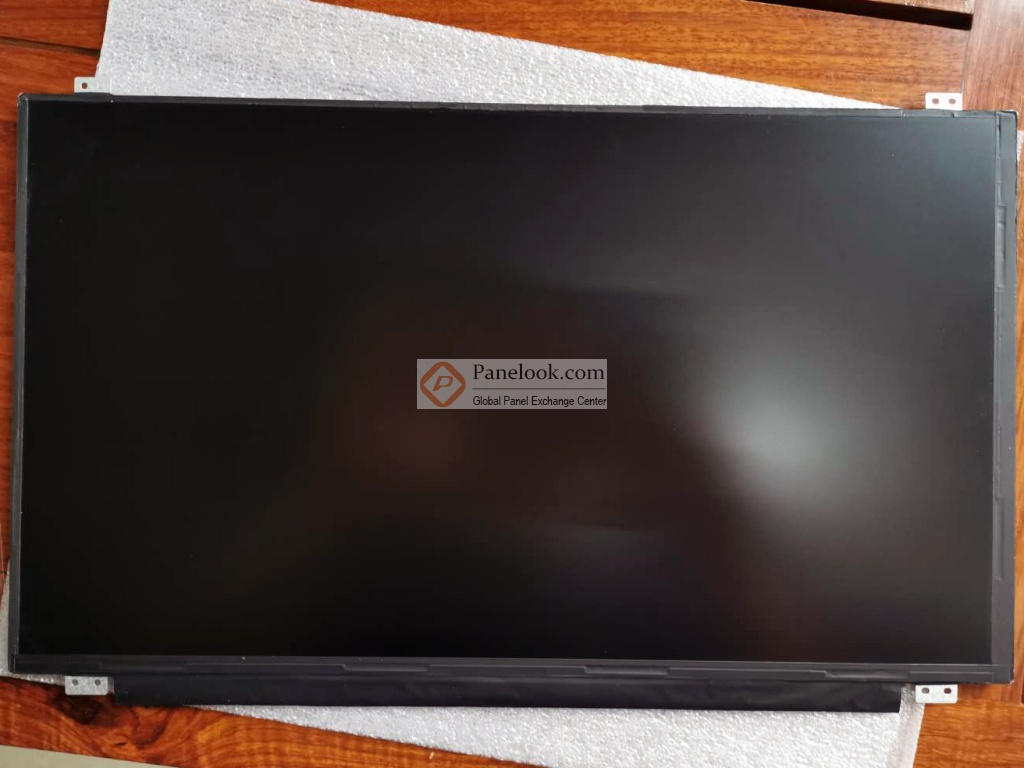

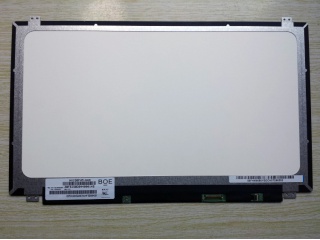

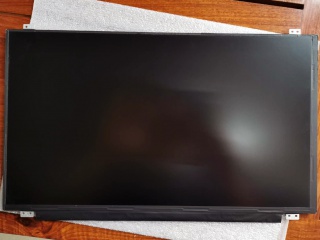

NV156FHM-N43 (产品代码: BOE0681 BOE065F)是京东方 (BOE)推出的一款15.6吋a-Si TFT-LCD液晶模组产品，它装配有WLED背光，含LED驱动背光驱动，无触摸。此产品工作温度为 0 ~ 50°C，存储温度为 -20 ~ 60°C，耐振动性为1.5G (14.7 m/s²)。它的典型特征屏库总结为: 白光LED背光，含LED驱动器，端子倒装，表面雾面， eDP1.3。基于它的特征屏库推荐此型号应用于笔记本，医疗保健等产品。根据屏库掌握的情报此产品于2014年Q4量产，当前生产状态为量产中。目前此型号在屏库上有37条现货信息、50家供应商信息，属于目前屏库市场交易的主力型号产品。屏库于2016年01月18日对此型号首次建立参数，并于2025年12月20日对参数进行了最后更新。根据京东方 (BOE)于2015年9月9日发布的版本号为Rev.O的产品规格书，NV156FHM-N43显示分辨率为1920(RGB)×1080 (FHD)，宽高比为16:9 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为344.16(宽)×193.59(高) mm，外观尺寸为359.5(宽)×223.8(高)×3.2(厚) mm，表面处理为雾面，产品净重380g (Max.)外观样式为薄屏 (PCBA平直, 厚度≤3.2mm)。背光方面此产品采用了9S6P WLED发光的侧入式光源(底部)，光源的使用寿命为15K小时，含LED驱动。NV156FHM-N43采用了eDP (2 Lanes)信号接口，总共30 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。屏库上标注的生产状态仅供参考，不应作为用户的决策依据。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！如果开发新产品想采用此液晶模组，关于NV156FHM-N43的最新的生产状态信息和技术信息，屏库®建议您咨询京东方 (BOE)。
|
