像素布局 RGB垂直条状
- 显示区域344.16(H)×193.59(V) mm
- 外观尺寸359.5(H)×223.8(V)×3.2(D) mm
- 面板亮度400 cd/m² (Typ.)
- 对比度 800:1 (Typ.) (TM)
- 可视角度85/85/85/85 (Typ.)(CR≥10)
- 工作模式ADS，常黑显示，透射式
- 视角方向全视角
- 反应时间30 (Typ.)(Tr+Td) ms
- 显示颜色262K, 45% NTSC
- 触摸屏无触摸
- 功率消耗
6.9W (Max.)
- 光源类型10S4P WLED, 30K小时, 含LED驱动
- 工作频率60Hz
-
面板应用
- 信号接口
-

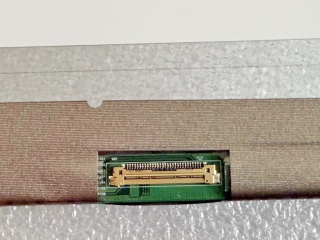

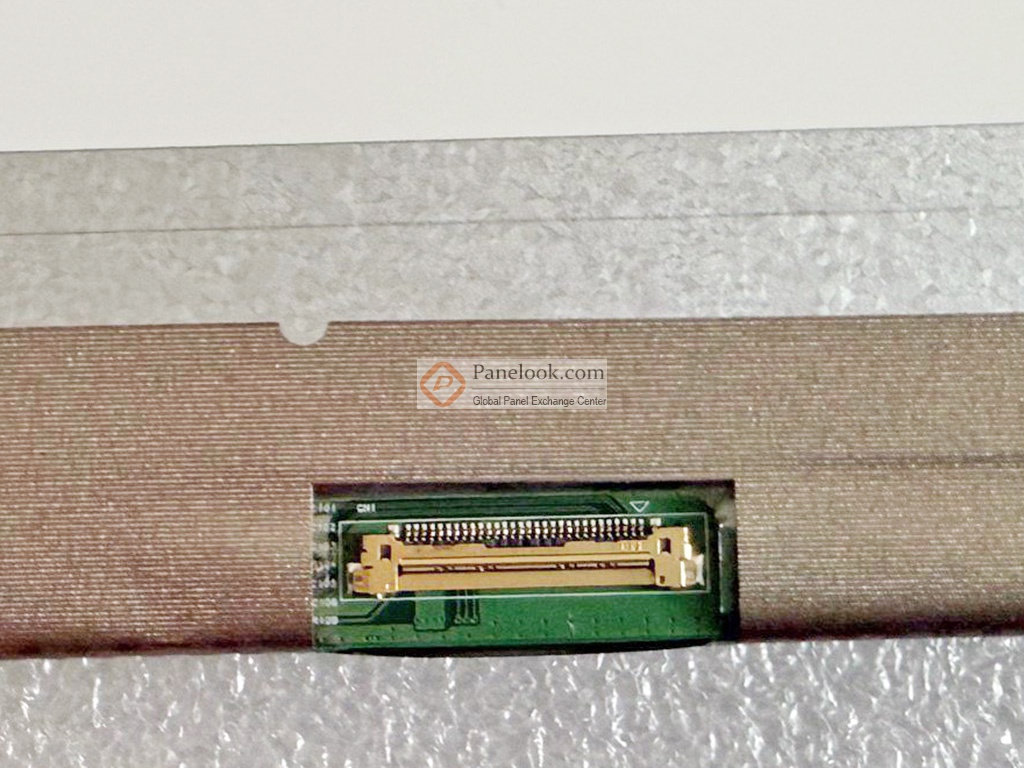

eDP (2 Lanes) , eDP1.2 , HBR1 (2.7G/lane) , 30 pins , 端子
- 工作环境
- 工作温度 0 ~ 50 °C, 存储温度 -20 ~ 60 °C
PV156FHM-N20 长期供应 贸易
 中国台湾
PV156FHM-N20 长期供应 贸易
深圳市
PV156FHM-N20 长期供应 贸易
美国
PV156FHM-N20 长期供应 贸易
深圳市
PV156FHM-N20 长期供应 贸易
深圳市
PV156FHM-N20 长期供应 贸易
深圳市
PV156FHM-N20 长期供应 生产制造
深圳市
PV156FHM-N20 长期供应 贸易
上海市
PV156FHM-N20 长期供应 贸易
东莞市
PV156FHM-N20 长期供应 贸易
深圳市
京东方液晶模组PV156FHM-N20验货标准(IIS)

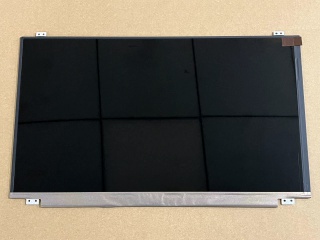

京东方液晶模组PV156FHM-N20概况

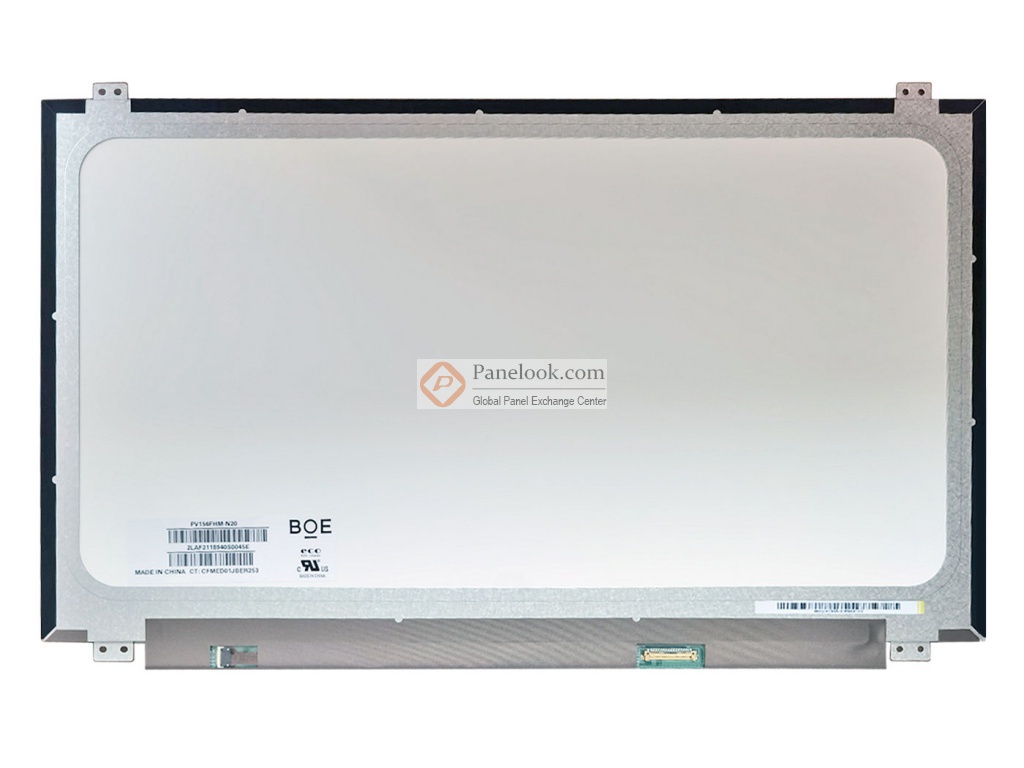

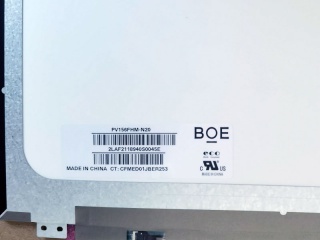

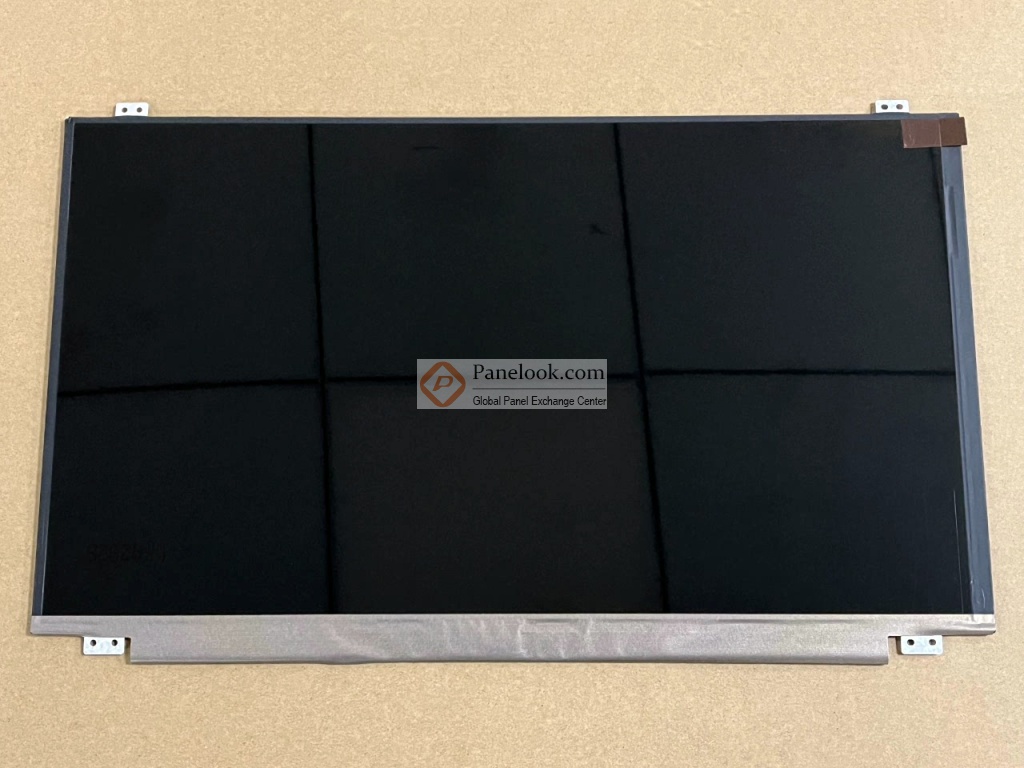

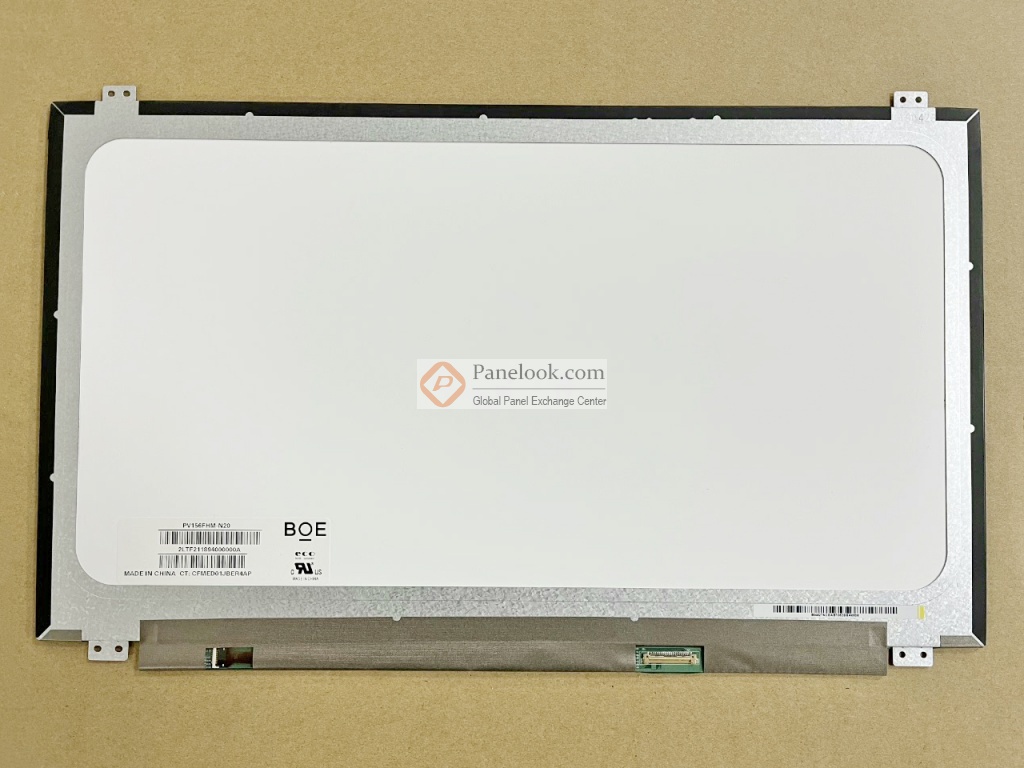

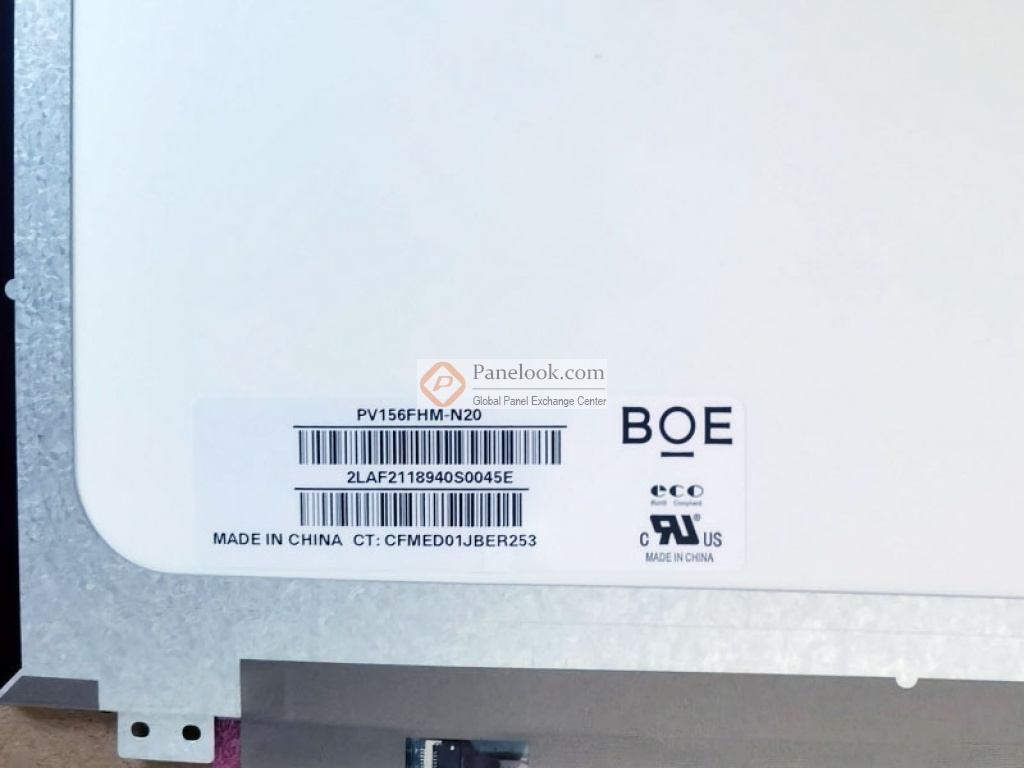

京东方 (BOE) 推出的PV156FHM-N20 (产品代码: BOE0795 BOE08D1)是一款采用a-Si TFT-LCD技术的15.6英寸液晶模组产品，它装配有WLED背光，含LED驱动背光驱动，无触摸。屏库总结它的典型特征为: 白光LED背光，含LED驱动器，端子倒装，表面雾面。它的工作温度为 0 ~ 50°C，存储温度为 -20 ~ 60°C，耐振动性为1.5G (14.7 m/s²)。此型号适合应用于工业。根据屏库掌握的情报此产品于2021年Q2量产，当前生产状态为量产中。目前PV156FHM-N20在屏库上有20条现货信息、31家供应商信息，属于目前屏库市场交易的主力型号产品。屏库于2019年12月02日对此型号首次建立参数，并于2026年02月10日对参数进行了最后更新。根据京东方 (BOE)于2021年8月18日发布的版本号为Rev.P1的产品规格书，PV156FHM-N20显示分辨率为1920(RGB)×1080 (FHD)，宽高比为16:9 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为344.16×193.59 (宽×高) mm，外观尺寸为359.5(宽)×223.8(高)×3.2(厚) mm，表面处理为雾面，产品净重350g (Max.)。背光方面此产品采用了10S4P WLED发光的侧入式光源，光源的使用寿命为30K小时，含LED驱动。PV156FHM-N20采用了eDP (2 Lanes)信号接口，总共30 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。如果开发新产品想采用PV156FHM-N20液晶模组，屏库®建议您向京东方 (BOE)或其代理商了解关于PV156FHM-N20的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！
|
