LG Display液晶模组LP140WD2-TPB1主要参数

现货数量
1050片
长期卖家
暂无
求购数量
暂无
生产状态
已停产

客户发样
2013,Q3
开始量产
2013,Q4
最后下单
--
最后出货
--

生产信息仅供参考，请与原厂或代理商确认。

品牌	LG Display (LG Display)	型号名称	LP140WD2-TPB1
屏幕尺寸	14.0英寸	面板类型	a-Si TFT-LCD, 液晶模组
分辨率	1600(RGB)×900, HD+, 16:9	像素布局	RGB垂直条状
显示区域	309.12×173.88 mm (H×V)	外观尺寸	320.4×205.1×3.6 mm (H×V×D)
屏幕重量	320g (Max.)	表面处理	雾面，Hard coating (3H)
屏幕亮度	250 cd/m² (Typ.)	对比度	400 : 1 (Typ.) [透射]
最佳视向	6 o'clock	光学模式	TN，常白显示，透射式
可视角度	45/45/15/35 (Typ.)(CR≥10)	响应速度	16 (Typ.)(Tr+Td) ms
颜色数量	262K, 45% NTSC	适用于
外观样式	中厚 (PCBA平直, 厚3.4~4.0mm)	背光类型	WLED, 12K小时, 含LED驱动
刷新频率	60Hz	触摸功能	无触摸
信号系统	eDP (1 Lane) , HBR1 (2.7G/lane) , 端子 , 30 pins
供应电压	3.3V (Typ.)
最大额定	存储温度 -20 ~ 60 °C 工作温度 0 ~ 50 °C

共1条现货>>

LG Display液晶模组LP140WD2-TPB1 VIP卖家现货

深圳市冠捷高科技有限公司

第4年

LG Display液晶模组LP140WD2-TPB1规格书

	规格书	版本号	规格书语言	文件大小	页数	原厂发布日期	最新
	LP140WD2-TPB1规格书	Ver1.0	English	1.1 M	32	2013-7-31	最新	付费下载

LG Display液晶模组LP140WD2-TPB1验货标准(IIS)

IIS对应检验产品	原厂等级 (坏点数量)	MURA判定	通用等级	版本号	原厂发布日期
LP(NBPC) Series	VIP会员可看	VIP会员可看	A- Grade	Rev1.0	2014-4-22	IIS下载
LP(NBPC) Series	VIP会员可看	VIP会员可看	A- Grade	Rev1.0	2008-6-11	IIS下载
LP(NBPC) Series	VIP会员可看	VIP会员可看	A- Grade	Rev1.0	2008-6-11	IIS下载
LP(NBPC) Series	VIP会员可看	VIP会员可看	A Grade	Rev1.0	2008-6-11	IIS下载

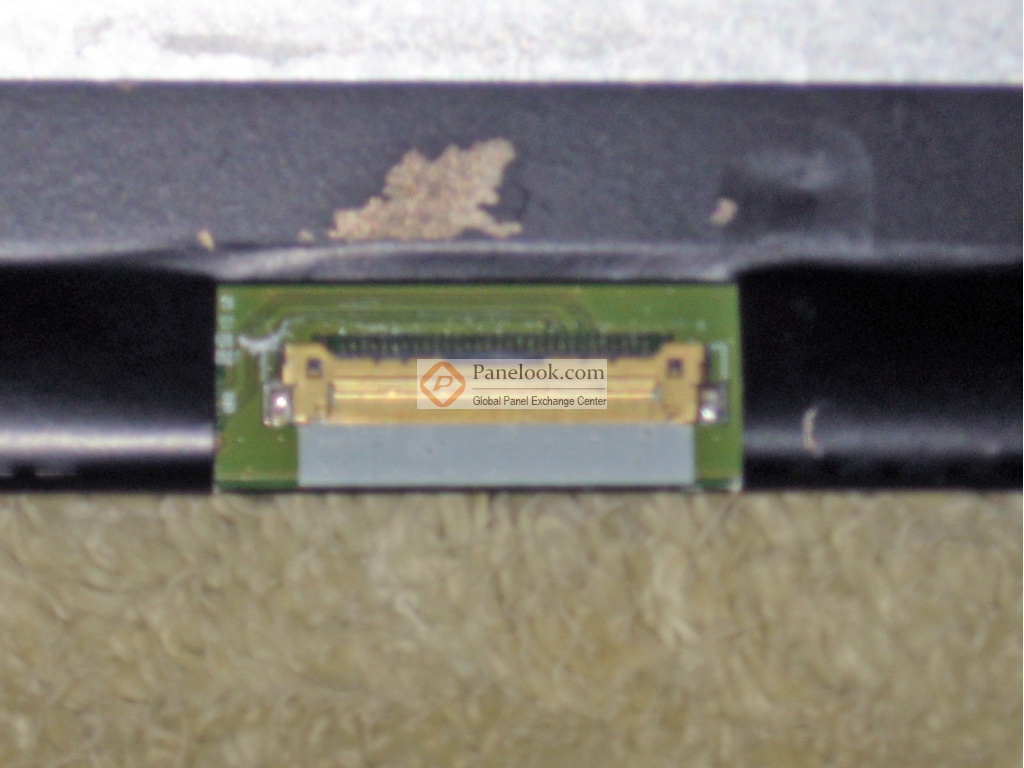

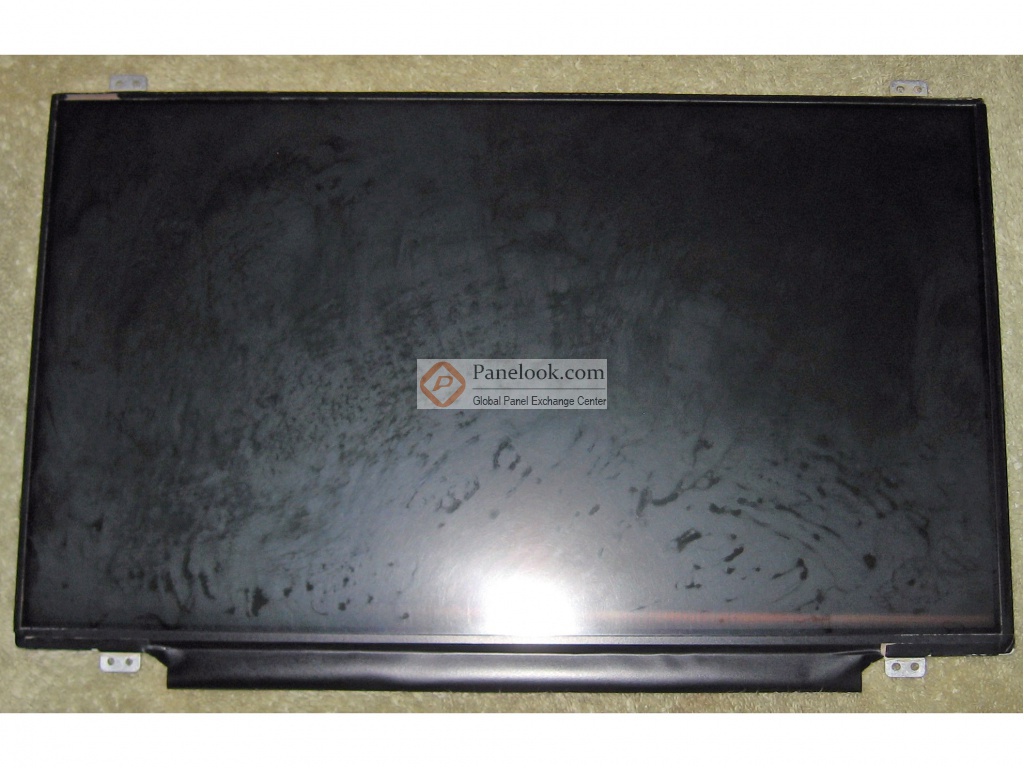

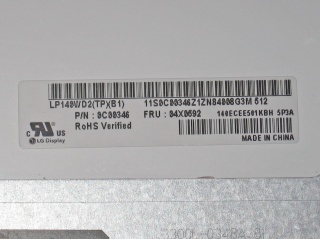

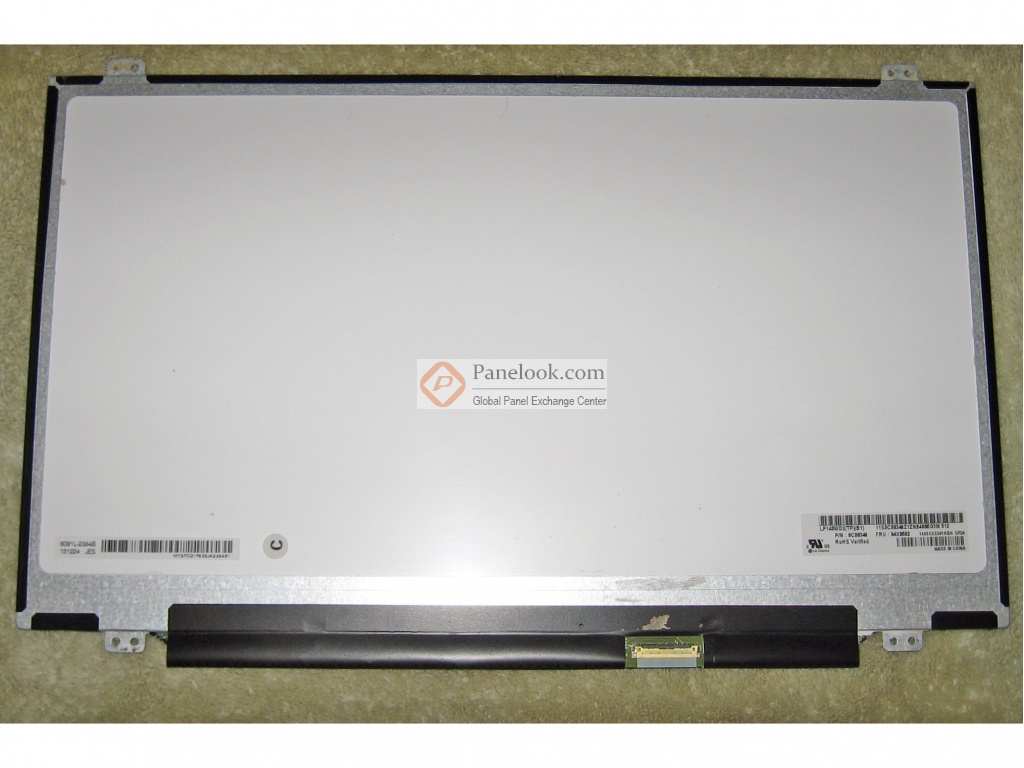

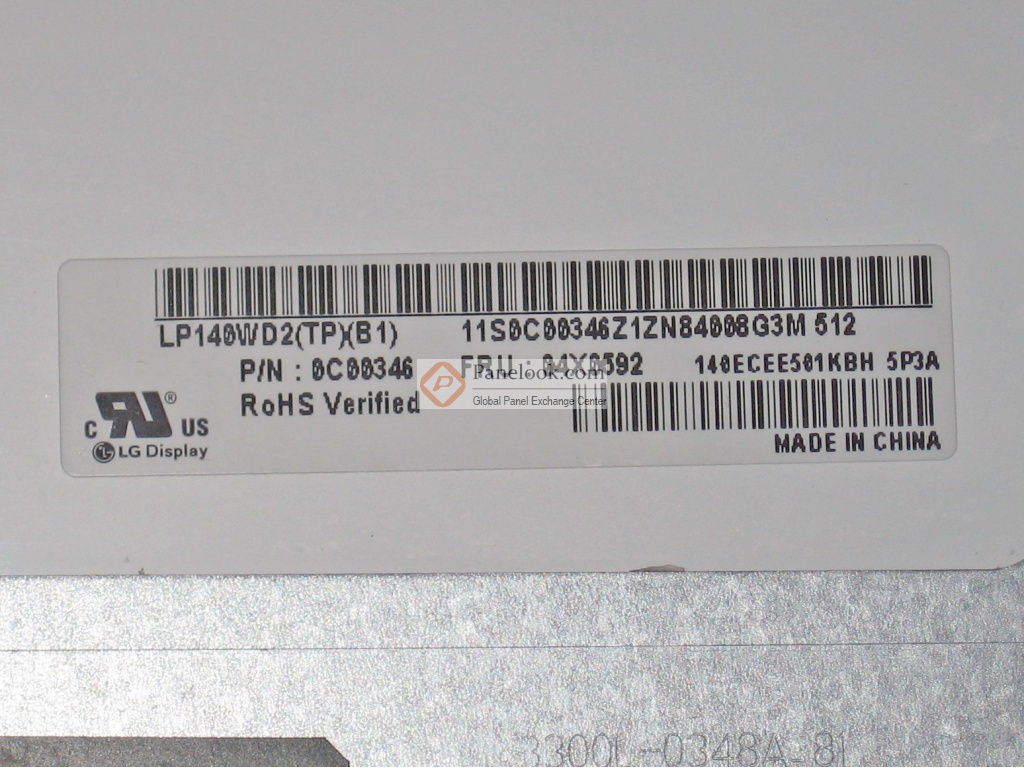

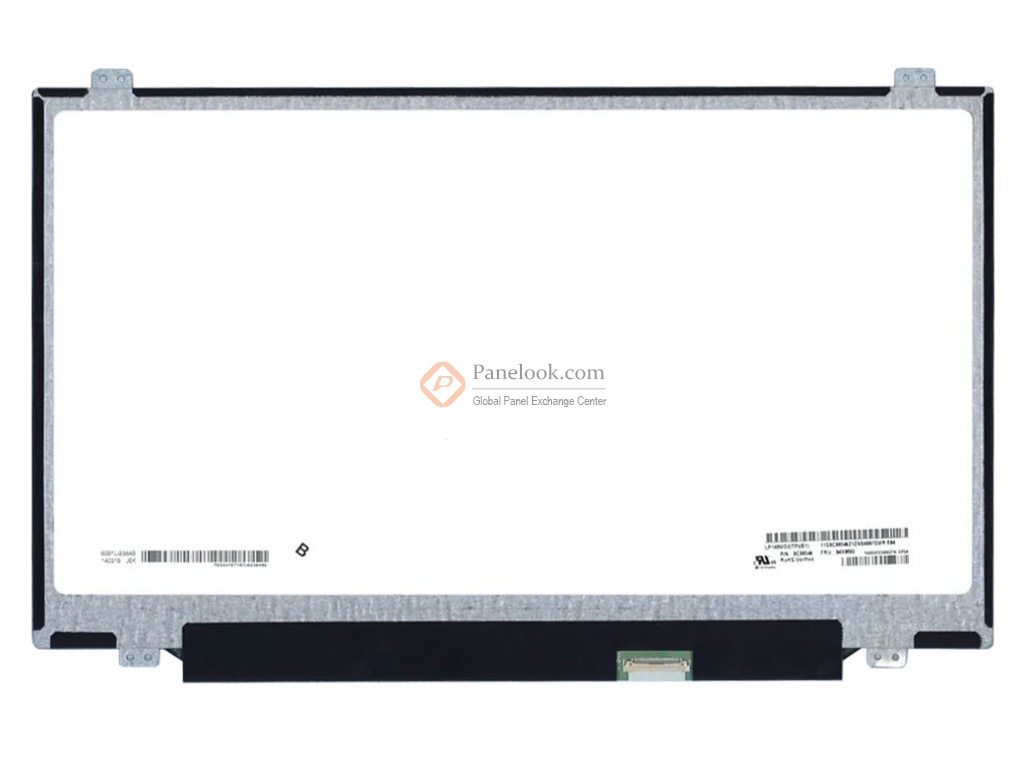

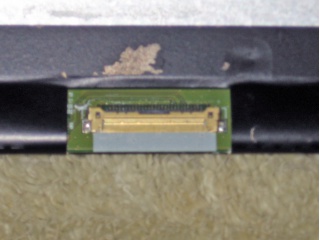

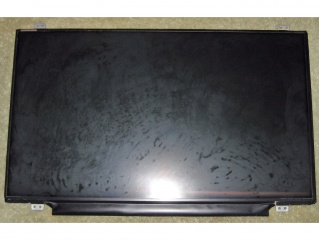

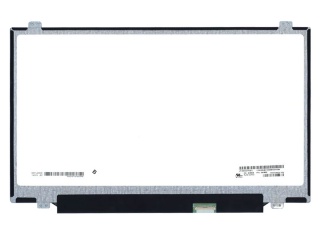

LG Display液晶模组LP140WD2-TPB1图片

LG Display液晶模组LP140WD2-TPB1摘要

LP140WD2-TPB1 (别名: LP140WD2 (TP)(B1)) (产品代码: LGD03FC)是LG Display株式会社 (LG Display，LG Display) 推出的一款采用a-Si TFT-LCD技术的14.0英寸液晶模组产品，它装配有WLED背光，含LED驱动背光驱动，无触摸。根据LG Display (LG Display)于2013年7月31日发布的版本号为Ver1.0的产品规格书，LP140WD2-TPB1显示分辨率为1600(RGB)×900 (HD+)，宽高比为16:9 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为309.12×173.88 (宽×高) mm，可视尺寸为313.4×177.45 (宽×高) mm，外观尺寸为320.4×205.1 (宽×高)×3.6(厚) mm，表面处理为雾面，Hard coating (3H)，产品净重320g (Max.)外观样式为中厚 (PCBA平直, 厚3.4~4.0mm)。背光方面此产品采用了WLED发光的侧入式光源，光源的使用寿命为12K小时，含LED驱动。LP140WD2-TPB1采用了eDP (1 Lane)信号接口，总共30 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。如果开发新产品想采用LP140WD2-TPB1液晶模组，屏库®建议您向LG Display (LG Display)或其代理商了解关于LP140WD2-TPB1的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！根据屏库掌握的情报此产品于2013年Q4量产，当前生产状态为已停产。目前LP140WD2-TPB1在屏库上有1条现货信息、0家供应商信息，交易氛围清淡。屏库于2013年10月22日对此型号首次建立参数，并于2023年08月10日对参数进行了最后更新。它的工作温度为 0 ~ 50°C，存储温度为 -20 ~ 60°C，耐振动性为1.5G (14.7 m/s²)。基于它白光LED背光，含LED驱动器，端子倒装，表面雾面等特征，此型号推荐使用于笔记本。
