RGB垂直条状
- 显示区域
- 309.12(H)×173.88(V) mm
- 外观尺寸
- 320.4(H)×204.6(V)×3.6(D) mm
- 面板重量
- 320g (Max.)
- 表面处理
- 雾面，Hard coating (3H)
- 面板亮度
- 250 cd/m² (Typ.)
- 对比度
- 350:1 (Typ.) (TM)
- 可视角度
- 40/40/10/30 (Min.)(CR≥10)
- 工作模式
- TN，常白显示，透射式
- 视角方向
- 6 o'clock
- 反应时间
- 16 (Typ.)(Tr+Td) ms
- 显示颜色
- 262K, 45% NTSC
- 面板应用
-
- 工作频率
- 60Hz
- 触摸屏
- 无触摸
- 外观样式
-
中厚 (PCBA平直, 厚3.4~4.0mm)
- 光源类型
- WLED, 12K小时, 含LED驱动
- 信号接口
-
LVDS (2 ch, 6-bit) , 40 pins , 端子
- 驱屏电压
- 3.3V (Typ.)
- 工作环境
- 工作温度 0 ~ 50 °C, 存储温度 -20 ~ 60 °C
LG Display液晶模组LP140WD2-TLD1规格书
| |
规格书 |
版本号 |
规格书语言 |
文件大小 |
页数 |
原厂发布日期 |
最新 |
|
|
LP140WD2-TLD1规格书 |
Ver0.0 |
English |
876.8 K |
27 |
2010-11-26 |
最新 |
|
LG Display液晶模组LP140WD2-TLD1验货标准(IIS)

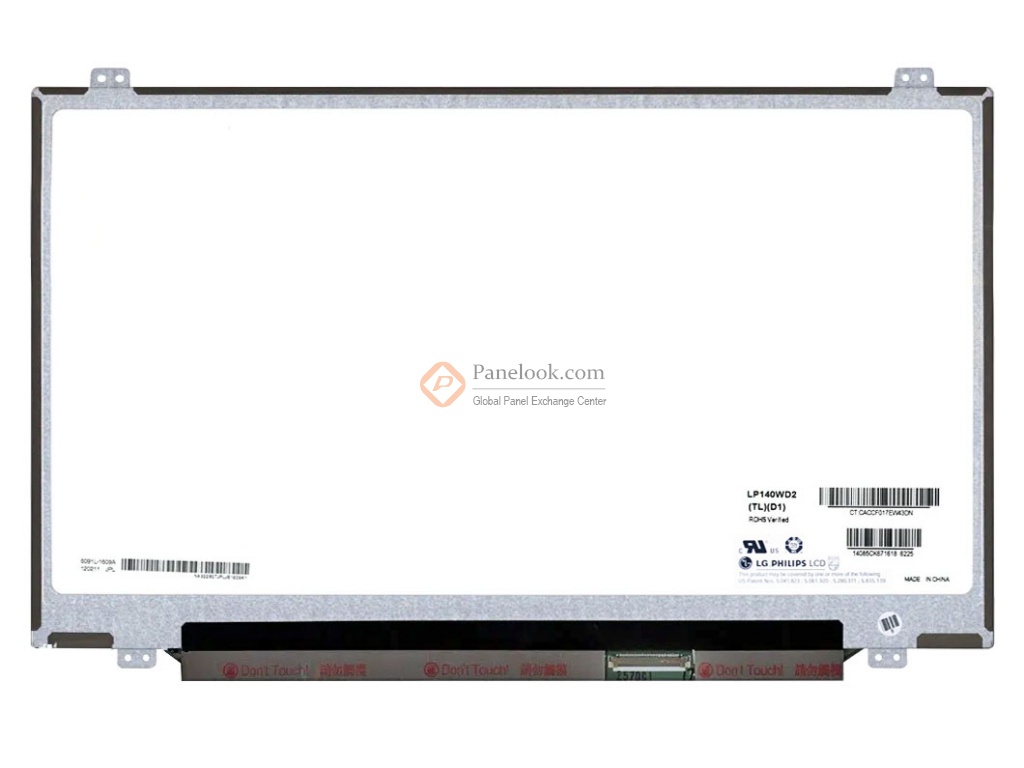

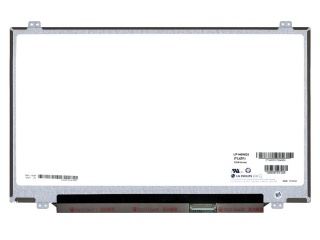

LG Display液晶模组LP140WD2-TLD1图片
LG Display液晶模组LP140WD2-TLD1概况
LG Display (LG Display) 推出的LP140WD2-TLD1 (别名: LP140WD2 (TL)(D1)) (产品代码: LGD0306)是一款采用a-Si TFT-LCD技术的14.0英寸液晶模组产品，它装配有WLED背光，含LED驱动背光驱动，无触摸。屏库总结它的典型特征为: 白光LED背光，含LED驱动器，端子倒装，表面雾面。它的工作温度为 0 ~ 50°C，存储温度为 -20 ~ 60°C，耐振动性为1.5G (14.7 m/s²)。此型号适合应用于笔记本。根据屏库掌握的情报此产品于2011年Q1量产，当前生产状态为已停产。目前LP140WD2-TLD1在屏库上有0条现货信息、0家供应商信息，交易氛围清淡。屏库于2013年01月24日对此型号首次建立参数，并于2023年08月10日对参数进行了最后更新。根据LG Display (LG Display)于2010年11月6日发布的版本号为Ver0.0的产品规格书，LP140WD2-TLD1显示分辨率为1600(RGB)×900 (HD+)，宽高比为16:9 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为309.12×173.88 (宽×高) mm，可视尺寸为313.4×177.45 (宽×高) mm，外观尺寸为320.4(宽)×204.6(高)×3.6(厚) mm，表面处理为雾面，Hard coating (3H)，产品净重320g (Max.)外观样式为中厚 (PCBA平直, 厚3.4~4.0mm)。背光方面此产品采用了WLED发光的侧入式光源，光源的使用寿命为12K小时，含LED驱动。LP140WD2-TLD1采用了LVDS (2 ch, 6-bit)信号接口，总共40 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。如果开发新产品想采用LP140WD2-TLD1液晶模组，屏库®建议您向LG Display (LG Display)或其代理商了解关于LP140WD2-TLD1的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！
|
