RGB垂直条状
解析度
1600(RGB)×900, HD+, 16:9
- 面板重量
- 320g (Max.)
- 表面处理
- 雾面，Hard coating (3H)
- 显示亮度
- 250 cd/m² (Typ.)
- 对比度
- 400:1 (Typ.) (透射)
- 推荐视向
- 6 o'clock
- 响应时间
- 16 (Typ.)(Tr+Td) ms
- 可视角度
- 45/45/15/35 (Typ.)(CR≥10)
- 显示模式
- TN，常白显示，透射式
- 支持颜色
- 262K, 45% NTSC
- 应用产品
-
- 外观样式
- 中厚 (PCBA平直, 厚3.4~4.0mm)
- 光源类型
- WLED, 12K小时, 含LED驱动
- 刷新率
- 60Hz
- 触摸技术
- 无触摸
- 接口类型
-
40 pins LVDS (2 ch, 6-bit) , 端子
- 电压供应
- 3.3V (Typ.)
- 应用环境
- 工作温度 0 ~ 50 °C, 存储温度 -20 ~ 60 °C
LG Display液晶模组LP140WD2-TLD2规格书
| |
规格书 |
版本号 |
规格书语言 |
文件大小 |
页数 |
原厂发布日期 |
最新 |
|
|
LP140WD2-TLD2规格书 |
Ver1.0 |
English |
1.1 M |
28 |
2012-2-22 |
最新 |
|
LG Display液晶模组LP140WD2-TLD2验货标准(IIS)

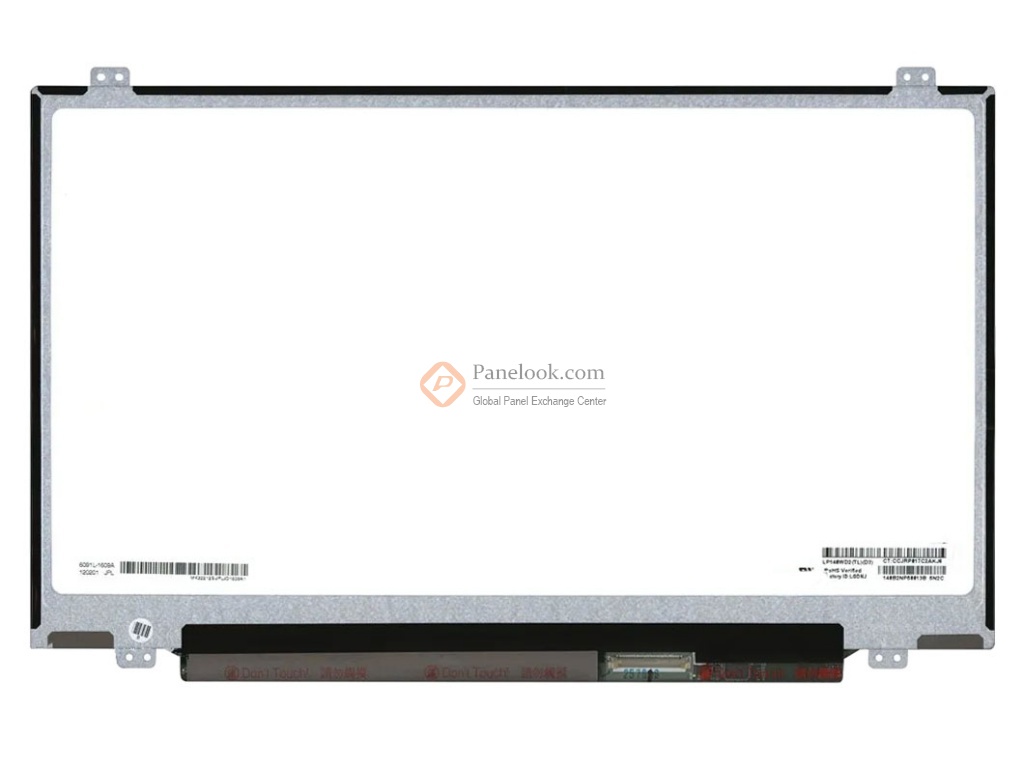

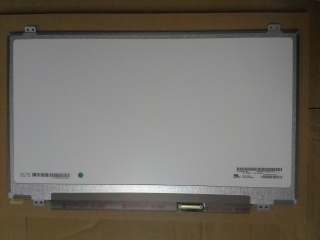

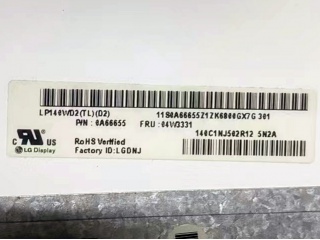

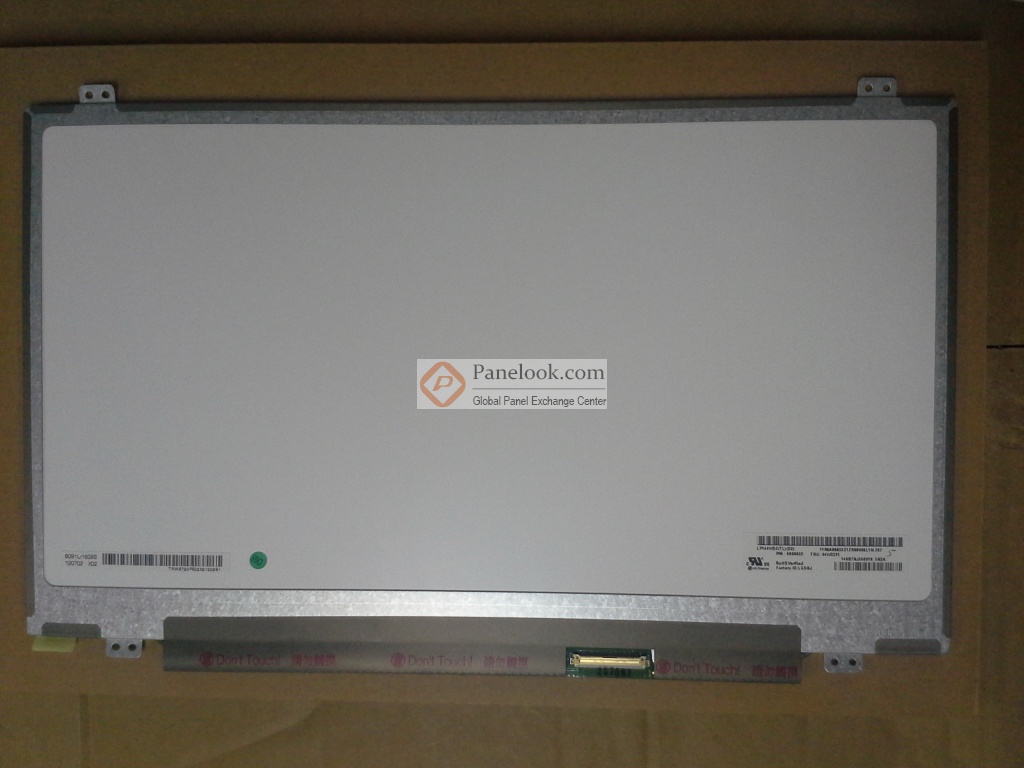

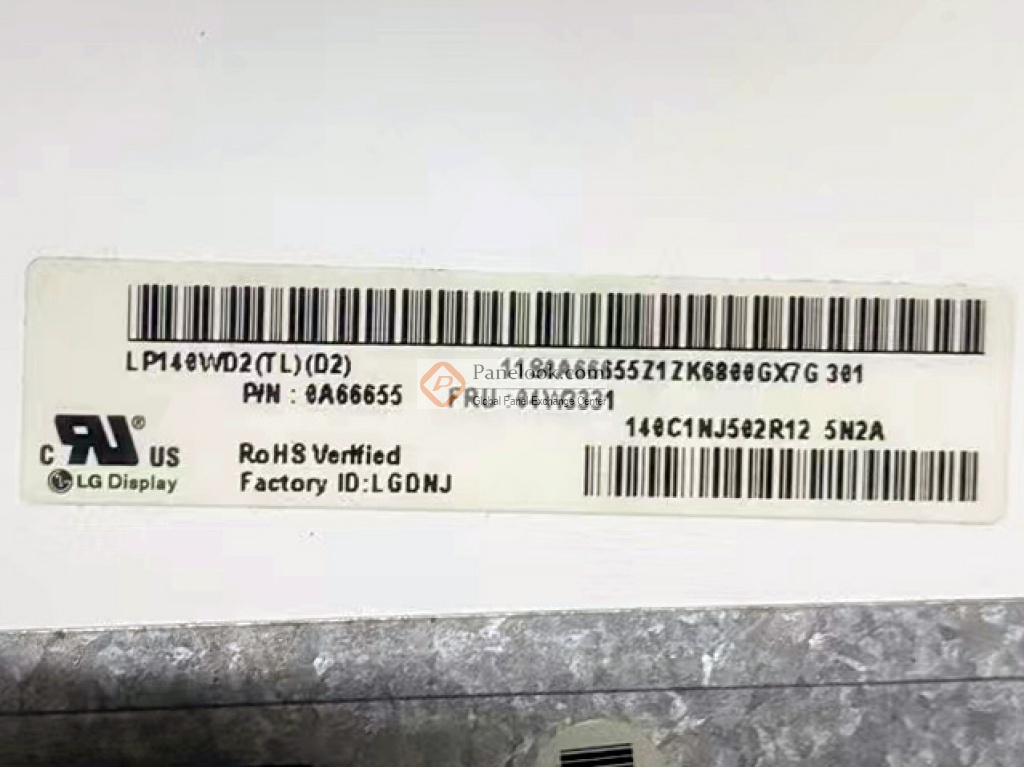

LG Display液晶模组LP140WD2-TLD2图片
LG Display液晶模组LP140WD2-TLD2综述
LP140WD2-TLD2 (别名: LP140WD2 (TL)(D2)) (产品代码: LGD0362)是LG Display (LG Display)推出的一款14.0吋a-Si TFT-LCD液晶模组产品，它装配有WLED背光，含LED驱动背光驱动，无触摸。此产品工作温度为 0 ~ 50°C，存储温度为 -20 ~ 60°C，耐振动性为1.5G (14.7 m/s²)。它的典型特征屏库总结为: 白光LED背光，含LED驱动器，端子倒装，表面雾面。基于它的特征屏库推荐此型号应用于笔记本等产品。根据屏库掌握的情报此产品于2012年Q1量产，当前生产状态为已停产。目前此型号在屏库上有0条现货信息、0家供应商信息，交易氛围清淡。屏库于2013年04月08日对此型号首次建立参数，并于2023年08月10日对参数进行了最后更新。根据LG Display (LG Display)于2012年2月22日发布的版本号为Ver1.0的产品规格书，LP140WD2-TLD2显示分辨率为1600(RGB)×900 (HD+)，宽高比为16:9 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为309.12(宽)×173.88(高) mm，外观尺寸为320.4(宽)×204.6(高)×3.6(厚) mm，可视尺寸为313.40(宽)×177.45(高) mm，表面处理为雾面，Hard coating (3H)，产品净重320g (Max.)外观样式为中厚 (PCBA平直, 厚3.4~4.0mm)。背光方面此产品采用了WLED发光的侧入式光源，光源的使用寿命为12K小时，含LED驱动。LP140WD2-TLD2采用了LVDS (2 ch, 6-bit)信号接口，总共40 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。屏库上标注的生产状态仅供参考，不应作为用户的决策依据。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！如果开发新产品想采用此液晶模组，关于LP140WD2-TLD2的最新的生产状态信息和技术信息，屏库®建议您咨询LG Display (LG Display)。
|
