| 面板品牌 |
|---|
| 面板尺寸 |
| 像素数量 |
| 显示区域 |
| 面板重量 |
| 面板亮度 |
| 可视角度 |
| 视角方向 |
| 显示颜色 |
| 工作频率 |
| 外观式样 |
| 群创 (Innolux) |
| 14.0英寸 |
| 1600(RGB)×900, HD+, 16:9 |
| 309.6(H)×174.15(V) mm |
| 280/290g (Typ.Max.) |
| 250 cd/m² (Typ.) |
45/45/20/45 (Typ.)(CR≥10)  |
| 6 o'clock |
| 262K, 45% NTSC |
| 60Hz |
| 中厚 (PCBA平直, 厚3.4~4.0mm) |
| 面板型号 |
| 面板类型 |
| 像素布局 |
| 外观尺寸 |
| 表面处理 |
| 对比度 |
| 工作模式 |
| 反应时间 |
| 面板应用 |
| 触摸屏 |
| 灯管类型 |
| N140FGE-E32 | |
| a-Si TFT-LCD, 液晶模组 | |
| RGB垂直条状 | |
| 320.4(H)×205.1(V)×3.6(D) mm | |
| 雾面，Hard coating (3H) | |
| 500:1 (Typ.) (透射) | |
| TN，常白显示，透射式 |
|
| 3/7 (Typ.)(Tr/Td) ms | |
| |
|
| 无触摸 | |
| WLED, 15K小时, 含LED驱动 |
| 信号接口 |
|---|
| 驱屏电压 |
| 工作环境 |

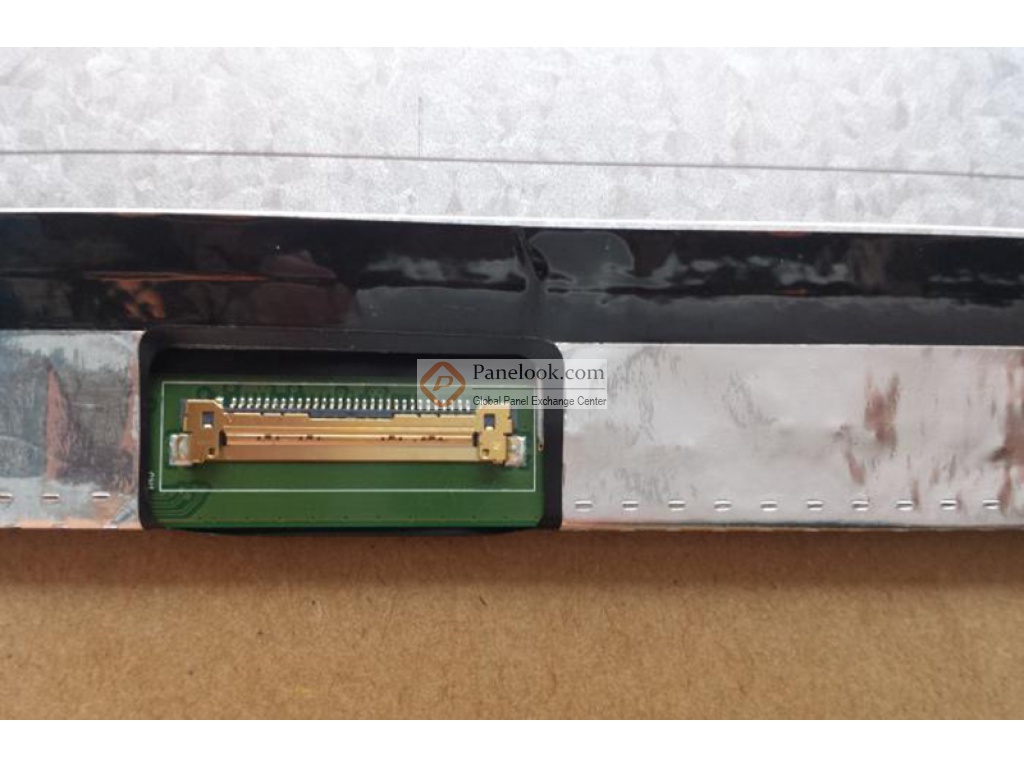

| eDP (1 Lane) , eDP1.2 , 30 pins , 端子 |
| 3.3V (Typ.) |
| 工作温度: 0 ~ 50 °C, 存储温度: -20 ~ 60 °C |
| 规格书 | 版本号 | 规格书语言 | 文件大小 | 页数 | 原厂发布日期 | 最新 | ||
|---|---|---|---|---|---|---|---|---|
|
N140FGE-E32规格书 | Ver2.1 | English | 2.4 M | 46 | 2014-3-18 | 最新 |
| IIS对应检验产品 | 原厂等级 (坏点数量) | MURA判定 | 通用等级 | 版本号 | 原厂发布日期 | ||
|
Notebook Series | VIP会员可看 |
VIP会员可看 | B Grade | Ver1.0A | 2014-12-3 | IIS下载 |
|
ALL Notebook series | VIP会员可看 |
VIP会员可看 | A+ Grade | Ver1.0A | 2012-1-3 | IIS下载 |
|
ALL Notebook series | VIP会员可看 |
VIP会员可看 | A Grade | Ver1.0A | 2012-1-3 | IIS下载 |
|
ALL Notebook series | VIP会员可看 |
VIP会员可看 | A- Grade | Ver1.0A | 2011-1-3 | IIS下载 |
|
N140 Series | VIP会员可看 |
VIP会员可看 | A Grade | Ver1.0A | 2010-4-29 | IIS下载 |
|
N140 Series | VIP会员可看 |
VIP会员可看 | A- Grade | Ver1.0A | 2010-4-28 | IIS下载 |

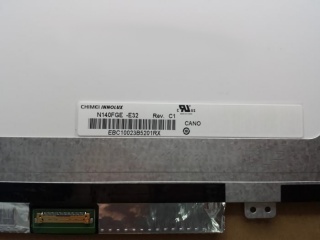

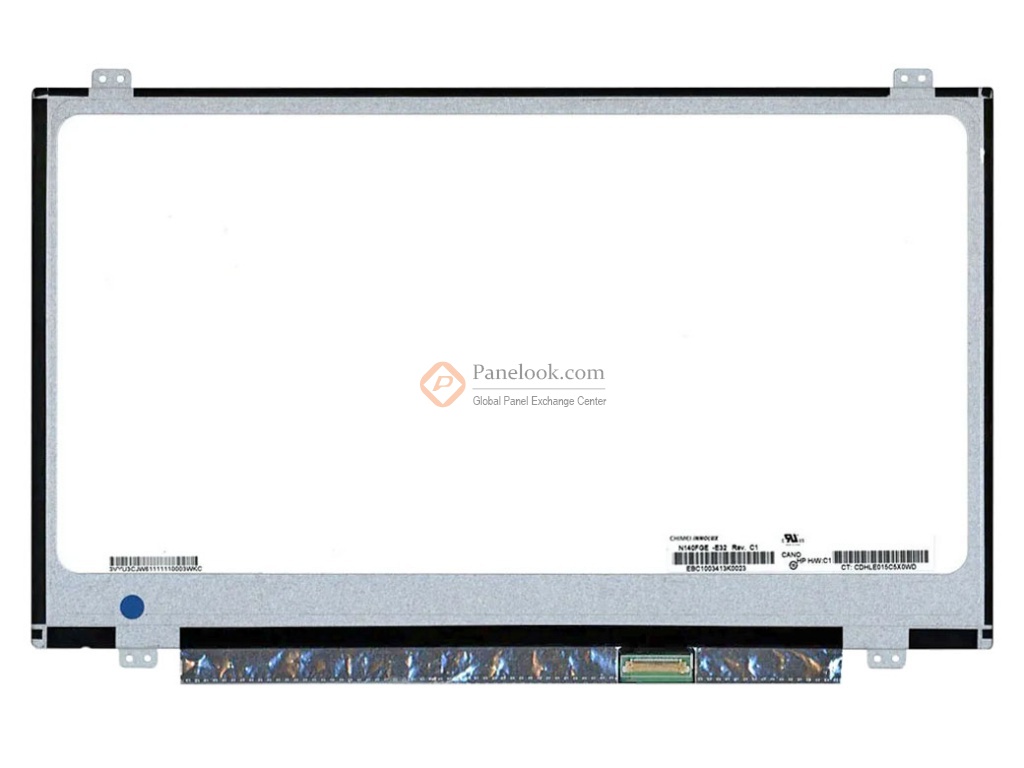

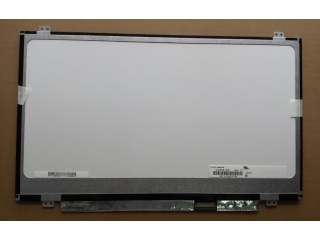

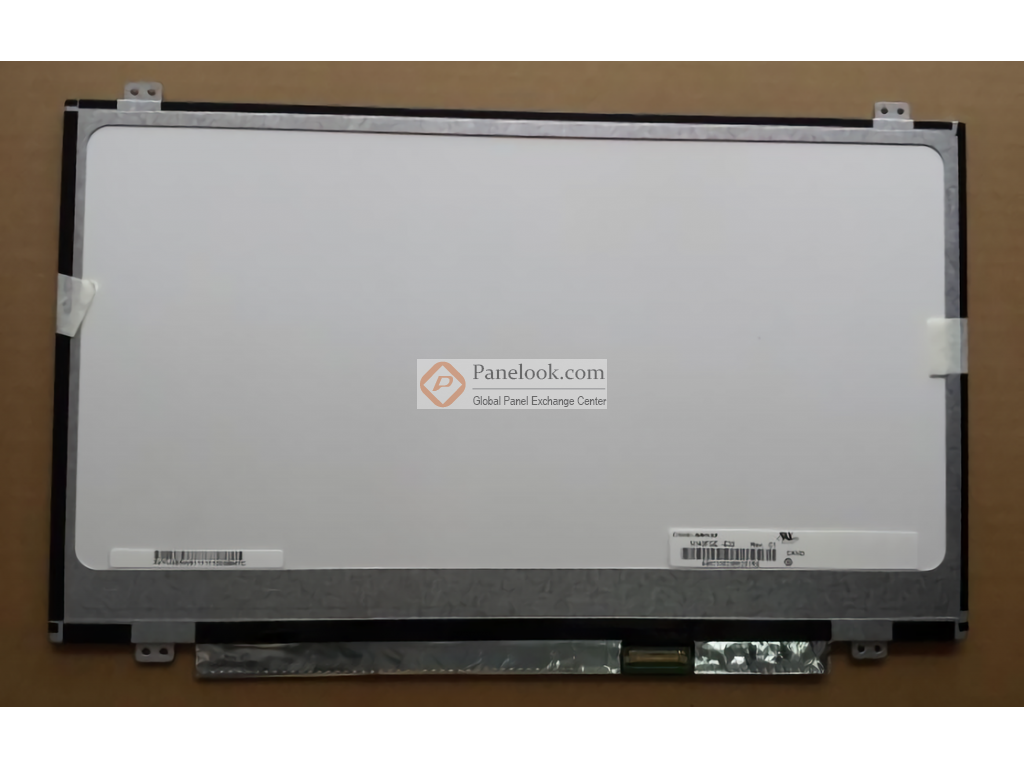

N140FGE-E32 (产品代码: CMN14A3)是群创 (Innolux)推出的一款14.0吋a-Si TFT-LCD液晶模组产品，它装配有WLED背光，含LED驱动背光驱动，无触摸。此产品工作温度为 0 ~ 50°C，存储温度为 -20 ~ 60°C。它的典型特征屏库总结为: 白光LED背光，含LED驱动器，端子倒装，表面雾面， eDP1.2。基于它的特征屏库推荐此型号应用于笔记本等产品。根据屏库掌握的情报此产品于2013年Q3量产，当前生产状态为已停产。目前此型号在屏库上有0条现货信息、0家供应商信息，交易氛围清淡。屏库于2013年10月22日对此型号首次建立参数，并于2023年08月08日对参数进行了最后更新。根据群创 (Innolux)于2014年3月18日发布的版本号为Ver2.1的产品规格书，N140FGE-E32显示分辨率为1600(RGB)×900 (HD+)，宽高比为16:9 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为309.6(宽)×174.15(高) mm，外观尺寸为320.4(宽)×205.1(高)×3.6(厚) mm，表面处理为雾面，Hard coating (3H)，产品净重280/290g (Typ.Max.)外观样式为中厚 (PCBA平直, 厚3.4~4.0mm)。背光方面此产品采用了WLED发光的侧入式光源，光源的使用寿命为15K小时，含LED驱动。N140FGE-E32采用了eDP (1 Lane)信号接口，总共30 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。屏库上标注的生产状态仅供参考，不应作为用户的决策依据。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！如果开发新产品想采用此液晶模组，关于N140FGE-E32的最新的生产状态信息和技术信息，屏库®建议您咨询群创 (Innolux)。
