RGB垂直条状
- 显示区域
- 222.52(H)×125.11(V) mm
- 外观尺寸
- 232.8(H)×138.15(V)×4.35(D) mm
- 面板重量
- 125g (Max.)
- 表面处理
- 雾面，Hard coating (3H)，抗反射处理
- 面板亮度
- 380 cd/m² (Typ.)
- 对比度
- 700:1 (Typ.) (TM)
- 可视角度
- 85/85/85/85 (Typ.)(CR≥10)
- 工作模式
- IPS，常黑显示，透射式
- 视角方向
- 全视角
- 反应时间
- 25 (Typ.)(Tr+Td)
- 显示颜色
- 16.7M, 50% NTSC
- 面板应用
-
- 工作频率
- 60Hz
- 触摸屏
- 无触摸
- 功率消耗
- -
- 光源类型
- WLED, 12K小时, 含LED驱动
- 信号接口
- LVDS (1 ch, 8-bit) , 40 pins , 端子
- 驱屏电压
- 3.3V (Typ.)
- 工作环境
- 工作温度 0 ~ 50 °C, 存储温度 -20 ~ 60 °C
LG Display液晶模组LP101WH4-SLP2规格书
LG Display液晶模组LP101WH4-SLP2验货标准(IIS)

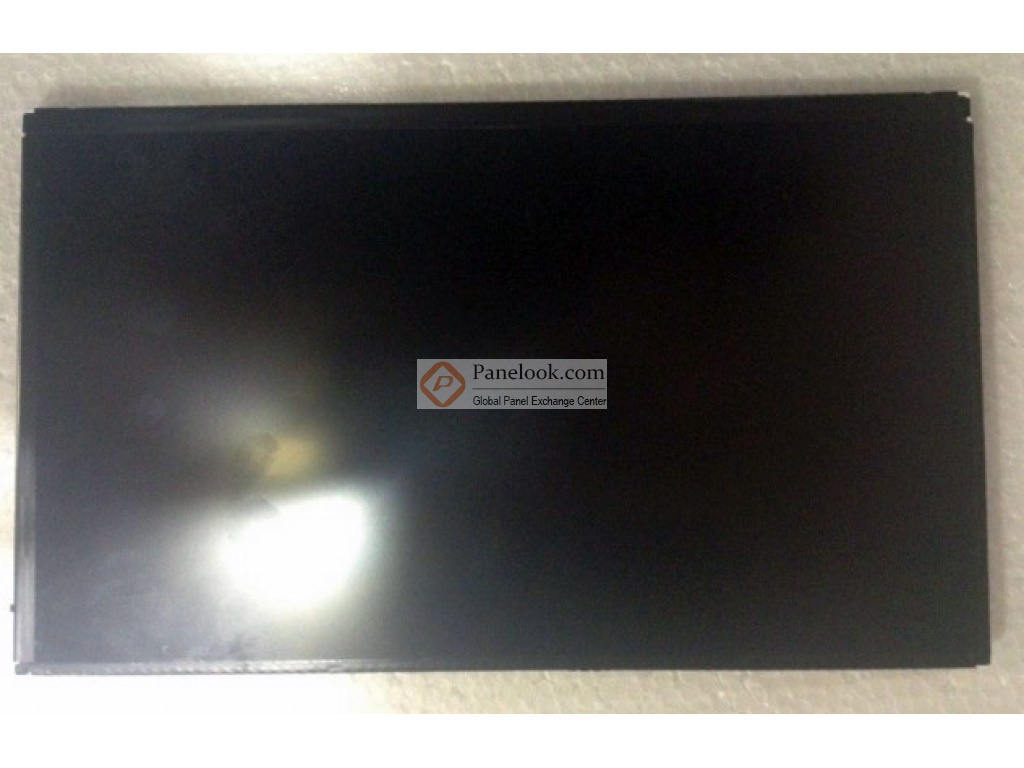

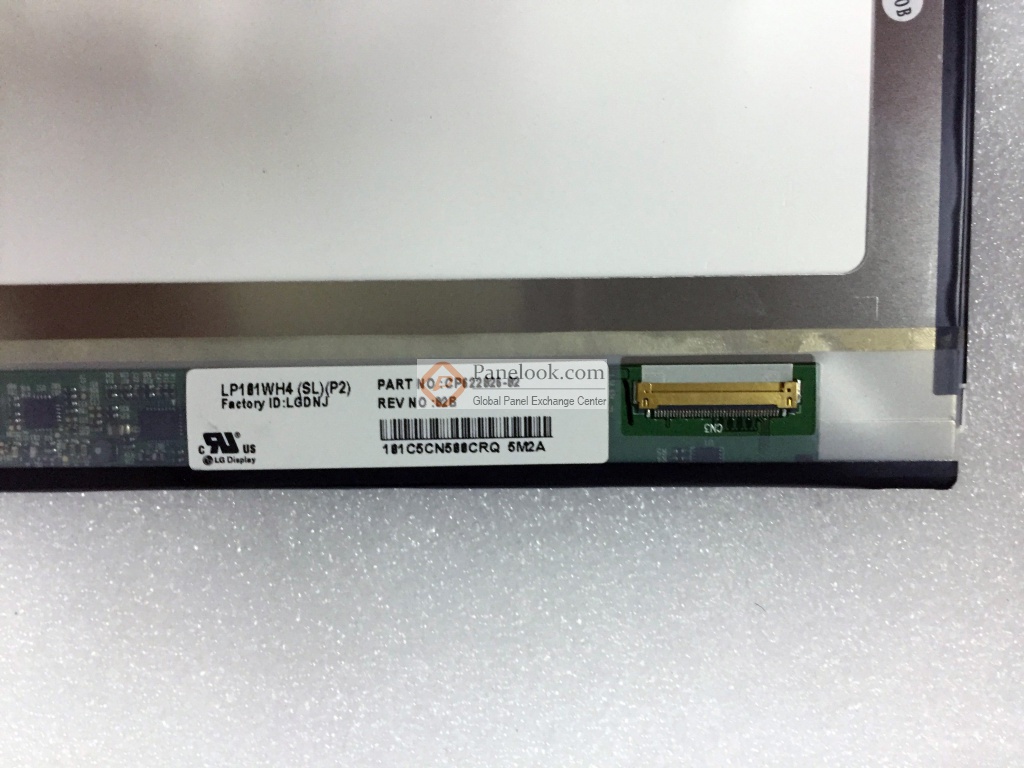

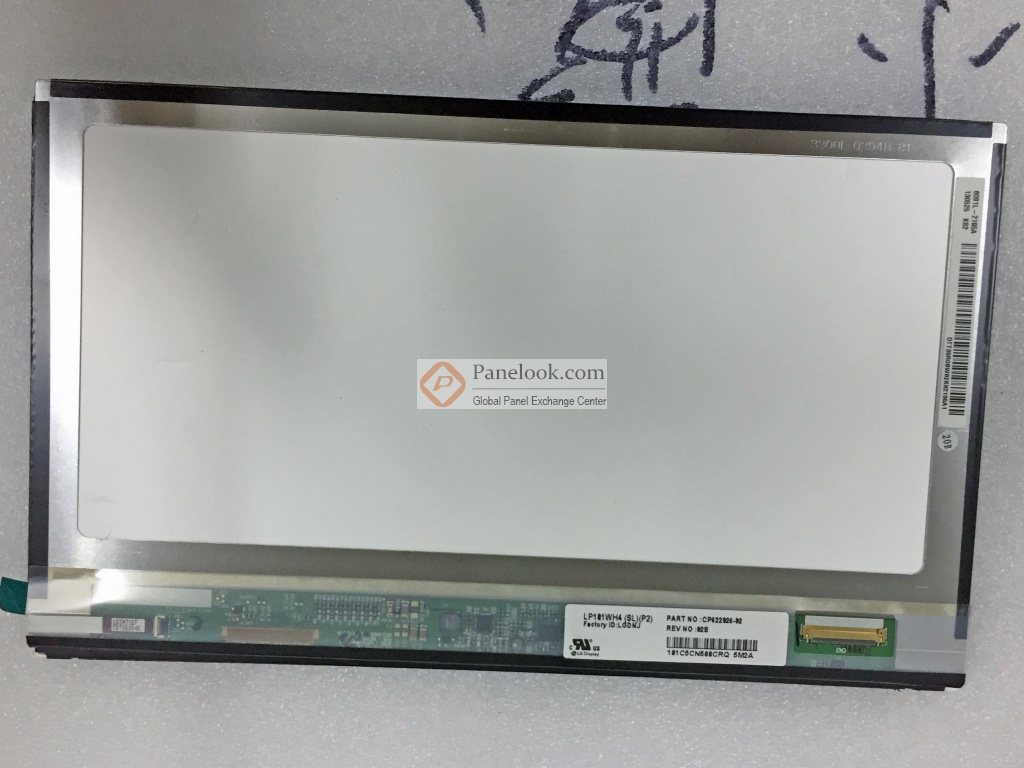

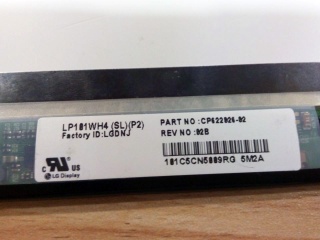

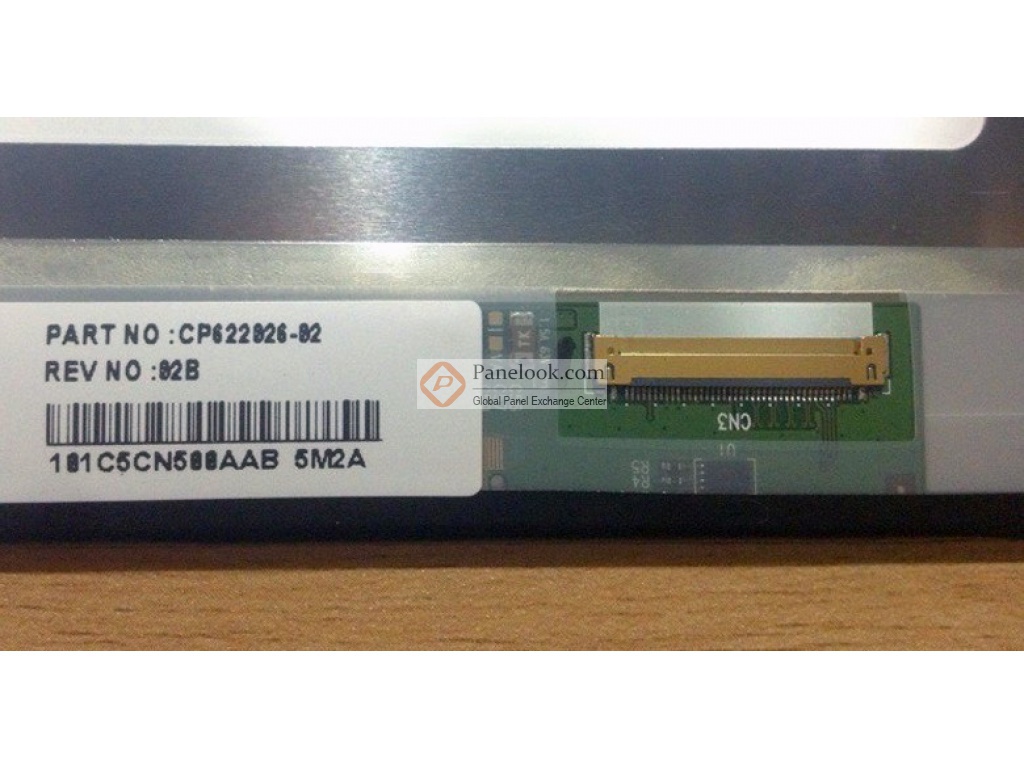

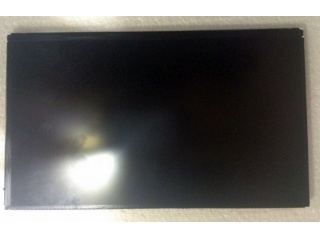

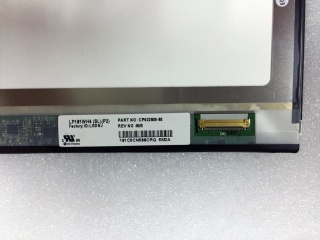

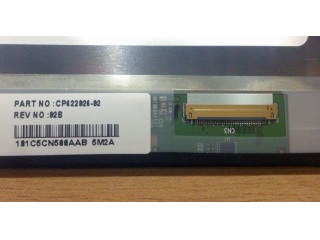

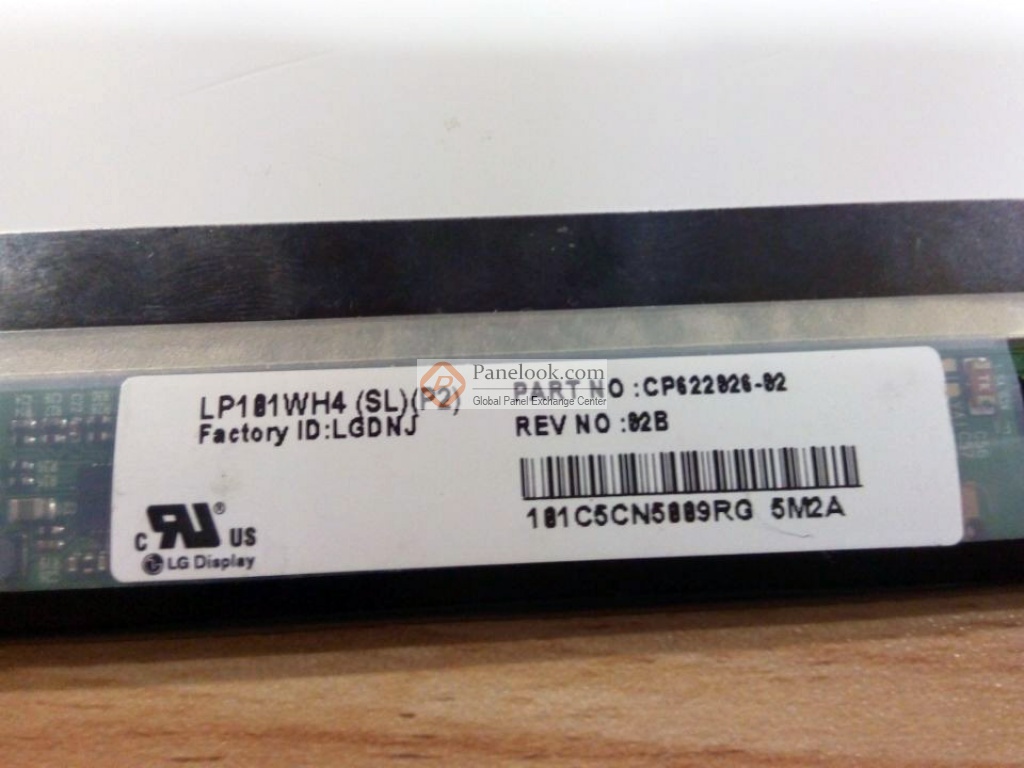

LG Display液晶模组LP101WH4-SLP2图片
LG Display液晶模组LP101WH4-SLP2综述
LP101WH4-SLP2 (别名: LP101WH4 (SL)(P2)) (产品代码: LGD03D0)是LG Display株式会社 (LG Display，LG Display) 推出的一款采用a-Si TFT-LCD技术的10.1英寸液晶模组产品，它装配有WLED背光，含LED驱动背光驱动，无触摸。根据LG Display (LG Display)于2013年4月4日发布的版本号为Ver1.1的产品规格书，LP101WH4-SLP2显示分辨率为1366(RGB)×768 (WXGA)，宽高比为16:9 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为222.52×125.11 (宽×高) mm，外观尺寸为232.8×138.15 (宽×高)×4.35(厚) mm，表面处理为雾面，Hard coating (3H)，抗反射处理，产品净重125g (Max.)。背光方面此产品采用了WLED发光的侧入式光源，光源的使用寿命为12K小时，含LED驱动。LP101WH4-SLP2采用了LVDS (1 ch, 8-bit)信号接口，总共40 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。如果开发新产品想采用LP101WH4-SLP2液晶模组，屏库®建议您向LG Display (LG Display)或其代理商了解关于LP101WH4-SLP2的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！根据屏库掌握的情报此产品于2012年Q4量产，当前生产状态为已停产。目前LP101WH4-SLP2在屏库上有0条现货信息、0家供应商信息，交易氛围清淡。屏库于2013年07月01日对此型号首次建立参数，并于2023年08月12日对参数进行了最后更新。它的工作温度为 0 ~ 50°C，存储温度为 -20 ~ 60°C。基于它白光LED背光，含LED驱动器，端子倒装，表面雾面等特征，此型号推荐使用于平板电脑。
|
