RGB垂直条状
解析度
1366(RGB)×768, WXGA, 16:9
- 面板重量
- 135g (Max.)
- 表面处理
- Hard coating
- 显示亮度
- 400 cd/m² (Typ.)
- 对比度
- 800:1 (Typ.) (透射)
- 推荐视向
- 全视角
- 响应时间
- 30 (Typ.)(Tr+Td) ms
- 可视角度
- 85/85/85/85 (Typ.)(CR≥10)
- 显示模式
- HFFS，常黑显示，透射式
- 支持颜色
- 16.7M, 50% NTSC
- 应用产品
-
- 功率消耗
- 2.8W (Max.)
- 光源类型
- 6S6P WLED, 10K小时, 无驱动
- 刷新率
- 60Hz
- 触摸技术
- 无触摸
- 接口类型
-
LVDS (1 ch, 8-bit) , 39 pins , 端子
- 电压供应
- 3.3V (Typ.)
- 应用环境
- 工作温度 0 ~ 50 °C, 存储温度 -25 ~ 65 °C
中华映管液晶模组CLAA101WJ03L XG规格书
中华映管液晶模组CLAA101WJ03L XG验货标准(IIS)

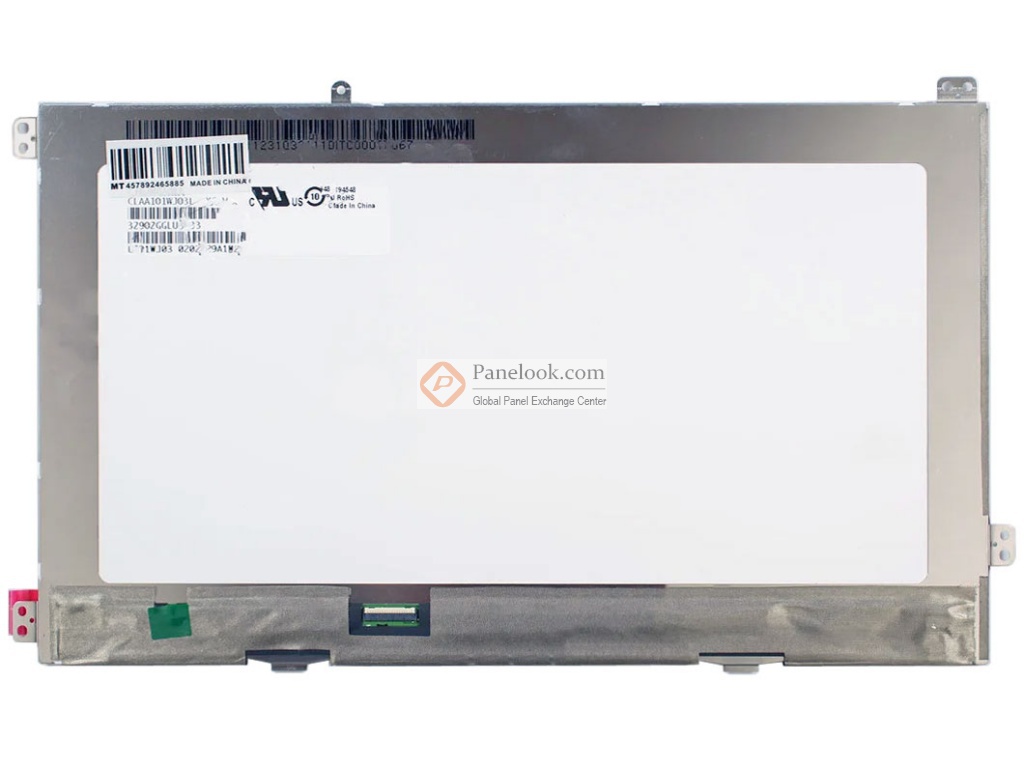

中华映管液晶模组CLAA101WJ03L XG图片
中华映管液晶模组CLAA101WJ03L XG概况
CLAA101WJ03L XG (别名: CLAA101WJ03LXG)是中华映管 (CPT)推出的一款10.1吋a-Si TFT-LCD液晶模组产品，它装配有WLED背光，无背光驱动，无触摸。此产品工作温度为 0 ~ 50°C，存储温度为 -25 ~ 65°C。它的典型特征屏库总结为: 白光LED背光。基于它的特征屏库推荐此型号应用于平板电脑等产品。根据屏库掌握的情报此产品于2013年Q2量产，当前生产状态为已停产。目前此型号在屏库上有0条现货信息、0家供应商信息，交易氛围清淡。屏库于2013年10月15日对此型号首次建立参数，并于2019年08月23日对参数进行了最后更新。根据中华映管 (CPT)于2013年2月6日发布的版本号为Ver1.0的产品规格书，CLAA101WJ03L XG显示分辨率为1366(RGB)×768 (WXGA)，宽高比为16:9 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为223.341(宽)×125.568(高) mm，外观尺寸为234.93(宽)×139.17(高)×4.3(厚) mm，表面处理为Hard coating，产品净重135g (Max.)。背光方面此产品采用了6S6P WLED发光的侧入式光源，光源的使用寿命为10K小时，不含背光驱动。CLAA101WJ03L XG采用了LVDS (1 ch, 8-bit)信号接口，总共39 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。屏库上标注的生产状态仅供参考，不应作为用户的决策依据。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！如果开发新产品想采用此液晶模组，关于CLAA101WJ03L XG的最新的生产状态信息和技术信息，屏库®建议您咨询中华映管 (CPT)。
|
