| 品牌 |
|---|
| 屏幕尺寸 |
| 分辨率 |
| 显示区域 |
| 屏幕重量 |
| 屏幕亮度 |
| 推荐视向 |
| 可视角度 |
| 颜色数量 |
| 功率消耗 |
| 刷新频率 |
| 中华映管 (CPT) |
| 10.1英寸 |
| 1366(RGB)×768, WXGA, 16:9 |
| 223.341×125.568 mm (H×V) |
| 115g (Max.) |
| 400 cd/m² (Typ.) |
| 全视角 |
85/85/85/85 (Typ.)(CR≥10)  |
| 16.7M, 50% NTSC |
| 2.69W (Typ.) |
| 60Hz |
| 型号名称 |
| 面板类型 |
| 像素布局 |
| 外观尺寸 |
| 表面处理 |
| 对比度 |
| 光学模式 |
| 响应速度 |
| 适用于 |
| 背光系统 |
| 触摸功能 |
| CLAA101WJ02 | |
| a-Si TFT-LCD, 液晶模组 | |
| RGB垂直条状 | |
| 234.53×138.97×4.4 mm (H×V×D) | |
| Hard coating | |
| 800 : 1 (Min.) (透射) | |
| HFFS，常黑显示，透射式 |
|
| 30 (Typ.)(Tr+Td) ms | |
| |
|
| 6S6P WLED, 10K小时, 含LED驱动 | |
| 无触摸 |
| 信号类型 |
|---|
| 电压供应 |
| 最大额定 |
| LVDS (1 ch, 8-bit) , 40 pins , 端子 |
| 3.3V (Typ.) |
| 存储温度 -20 ~ 65 °C 工作温度 0 ~ 50 °C |
| 规格书 | 版本号 | 规格书语言 | 文件大小 | 页数 | 原厂发布日期 | 最新 | ||
|---|---|---|---|---|---|---|---|---|
|
CLAA101WJ02规格书 | Tentative | English | 629.9 K | 17 | 2013-7-6 | 最新 |
| IIS对应检验产品 | 原厂等级 (坏点数量) | MURA判定 | 通用等级 | 版本号 | 原厂发布日期 | ||
|
HFFS 7~10.1 | VIP会员可看 |
VIP会员可看 | A Grade | Ver.1 | 2014-3-11 | IIS下载 |
|
HFFS 7~10.1 | VIP会员可看 |
VIP会员可看 | A- Grade | Ver.1 | 2014-3-11 | IIS下载 |
|
All NNB & NB TYPE | VIP会员可看 |
VIP会员可看 | B- Grade | 20100824 | 2010-8-24 | IIS下载 |
|
All NNB & NB TYPE | VIP会员可看 |
VIP会员可看 | A Grade | 20100528 | 2010-5-28 | IIS下载 |
|
All NNB & NB TYPE | VIP会员可看 |
VIP会员可看 | A- Grade | V.1 | 2010-3-10 | IIS下载 |

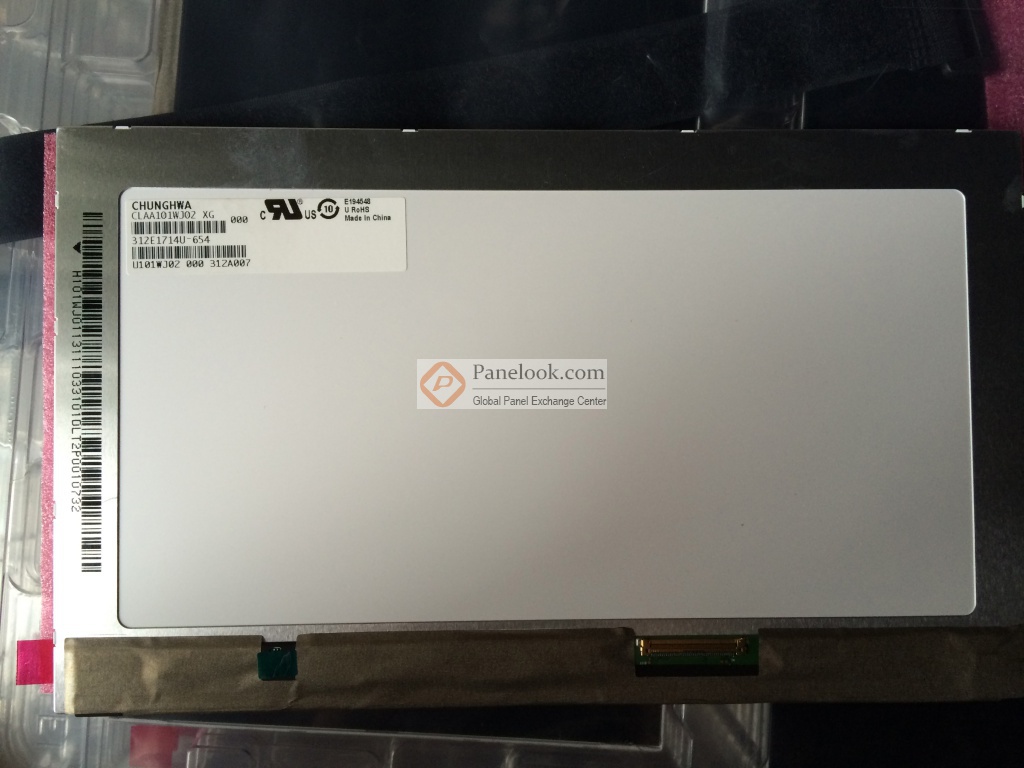

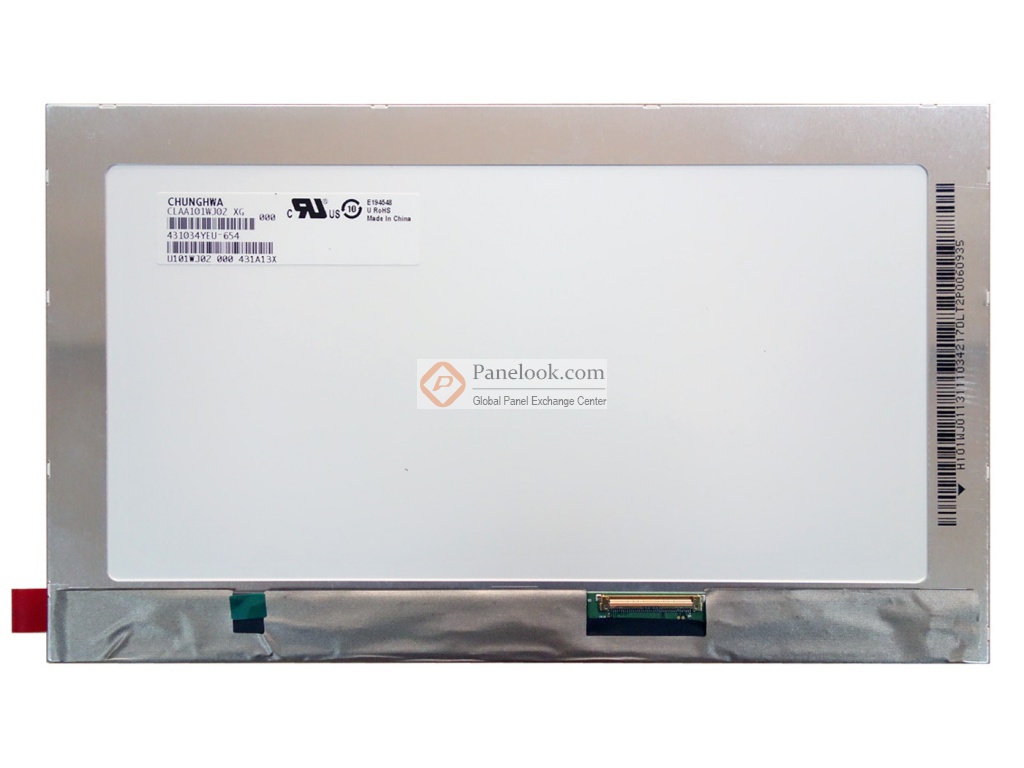

中华映管 (CPT) 推出的CLAA101WJ02是一款采用a-Si TFT-LCD技术的10.1英寸液晶模组产品，它装配有WLED背光，含LED驱动背光驱动，无触摸。屏库总结它的典型特征为: 白光LED背光，含LED驱动器。它的工作温度为 0 ~ 50°C，存储温度为 -20 ~ 65°C。此型号适合应用于平板电脑。根据屏库掌握的情报此产品于2013年Q4量产，当前生产状态为已停产。目前CLAA101WJ02在屏库上有0条现货信息、0家供应商信息，交易氛围清淡。屏库于2013年08月27日对此型号首次建立参数，并于2022年12月29日对参数进行了最后更新。根据中华映管 (CPT)于2013年7月6日发布的版本号为Tentative的产品规格书，CLAA101WJ02显示分辨率为1366(RGB)×768 (WXGA)，宽高比为16:9 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为223.341×125.568 (宽×高) mm，外观尺寸为234.53(宽)×138.97(高)×4.4(厚) mm，表面处理为Hard coating，产品净重115g (Max.)。背光方面此产品采用了6S6P WLED发光的侧入式光源，光源的使用寿命为10K小时，含LED驱动。CLAA101WJ02采用了LVDS (1 ch, 8-bit)信号接口，总共40 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。如果开发新产品想采用CLAA101WJ02液晶模组，屏库®建议您向中华映管 (CPT)或其代理商了解关于CLAA101WJ02的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！
