RGB垂直条状
- 显示区域
- 222.52(H)×125.11(V) mm
- 外观尺寸
- 254.3(H)×158(V)×5.45(D) mm
- 面板重量
- 240g (Max.)
- 表面处理
- 防指印(AF)，Hard coating (8H)
- 面板亮度
- 315 cd/m² (Typ.)
- 对比度
- 800:1 (Typ.) (TM)
- 可视角度
- 85/85/85/85 (Typ.)(CR≥10)
- 工作模式
- IPS，常黑显示，透射式
- 视角方向
- 全视角
- 反应时间
- 25 (Typ.)(Tr+Td) ms
- 显示颜色
- 16.7M, 50% NTSC
- 面板应用
-
- 工作频率
- 60Hz
- 触摸屏
- 投射电容触摸屏, I²C
- 功率消耗
-
-
- 光源类型
- 9S4P WLED, 12K小时, 无驱动
- 信号接口
-
LVDS (1 ch, 8-bit) , 39 pins , 端子
- 驱屏电压
- 3.3V (Typ.)
- 工作环境
- 工作温度 0 ~ 50 °C, 存储温度 -20 ~ 60 °C
LG Display屏幕总成LP101WH4-SLAB规格书
| |
规格书 |
版本号 |
规格书语言 |
文件大小 |
页数 |
原厂发布日期 |
最新 |
|
|
LP101WH4-SLAB规格书 |
Ver1.0 |
English |
3.2 M |
31 |
2012-10-15 |
最新 |
|
LG Display屏幕总成LP101WH4-SLAB验货标准(IIS)

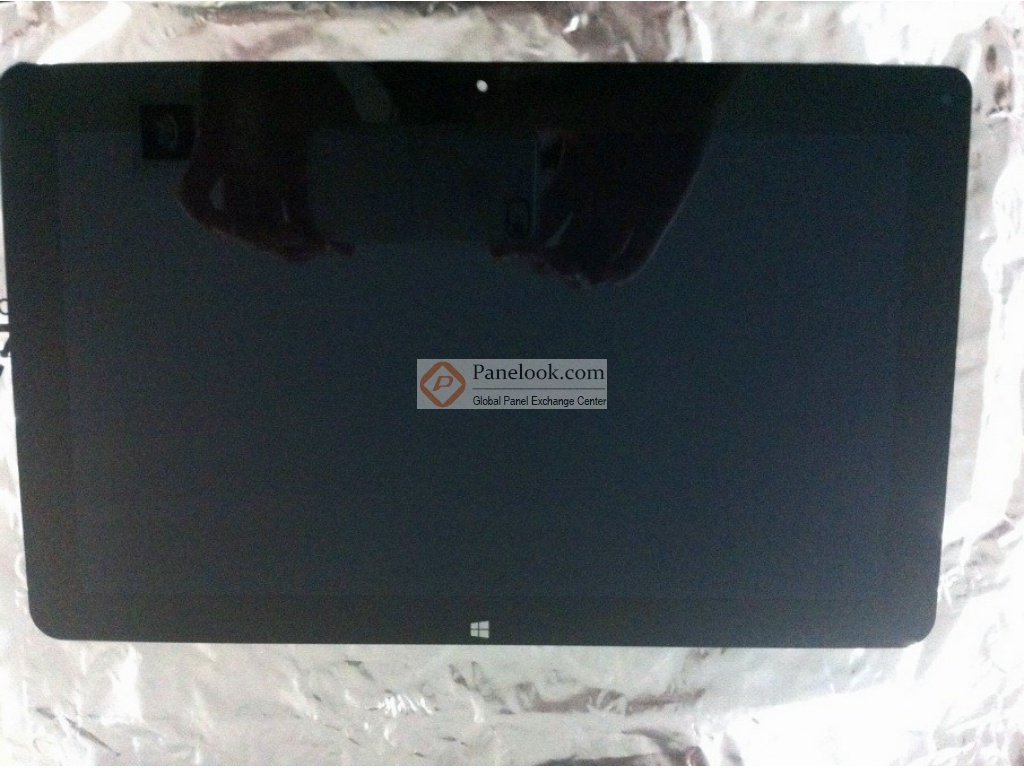

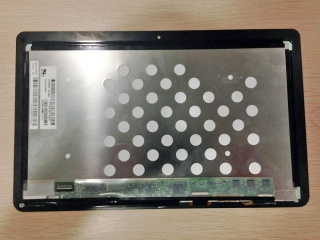

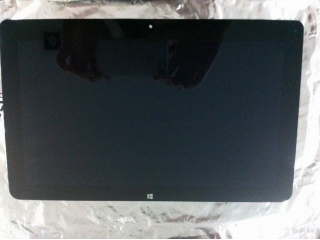

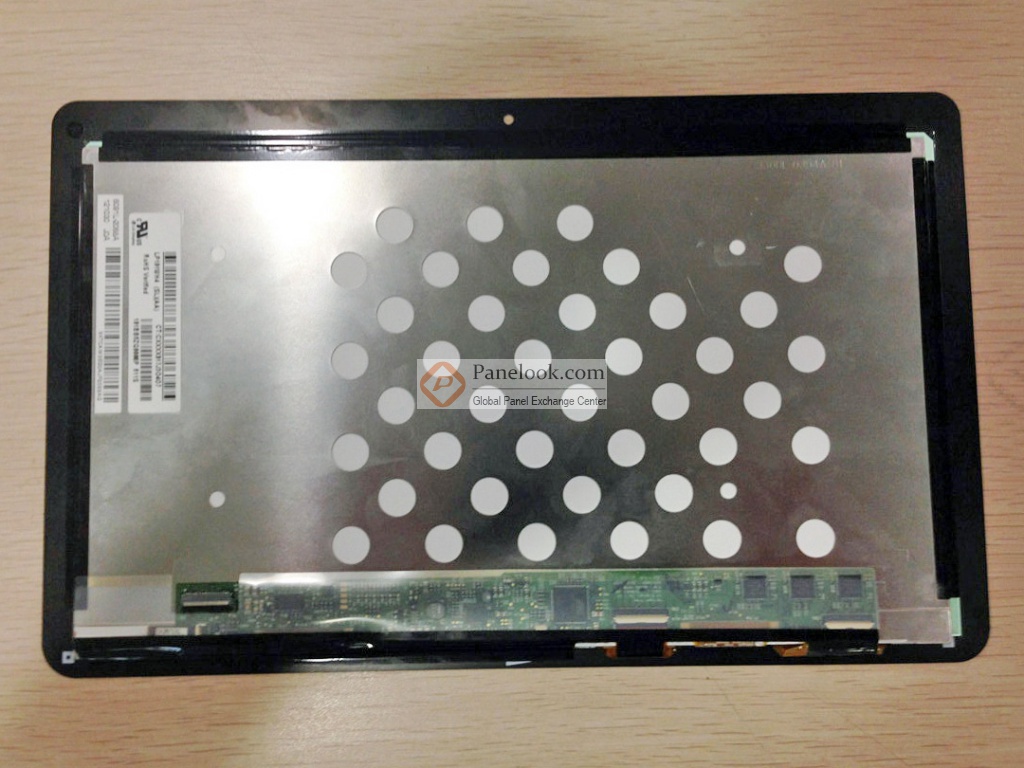

LG Display屏幕总成LP101WH4-SLAB图片
LG Display屏幕总成LP101WH4-SLAB概况
LG Display (LG Display) 推出的LP101WH4-SLAB (别名: LP101WH4 (SL)(AB)) (产品代码: LGD03EF)是一款采用a-Si TFT-LCD技术的10.1英寸屏幕总成产品，它装配有WLED背光，无背光驱动，投射电容触摸屏。屏库总结它的典型特征为: 带触摸屏，白光LED背光，端子倒装。它的工作温度为 0 ~ 50°C，存储温度为 -20 ~ 60°C。此型号适合应用于平板电脑。根据屏库掌握的情报此产品于2013年Q1量产，当前生产状态为已停产。目前LP101WH4-SLAB在屏库上有0条现货信息、0家供应商信息，交易氛围清淡。屏库于2013年10月22日对此型号首次建立参数，并于2025年08月05日对参数进行了最后更新。根据LG Display (LG Display)于2012年10月15日发布的版本号为Ver1.0的产品规格书，LP101WH4-SLAB显示分辨率为1366(RGB)×768 (WXGA)，宽高比为16:9 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为222.52×125.11 (宽×高) mm，外观尺寸为254.3(宽)×158(高)×5.45(厚) mm，表面处理为防指印(AF)，Hard coating (8H)，产品净重240g (Max.)。背光方面此产品采用了9S4P WLED发光的侧入式光源，光源的使用寿命为12K小时，不含背光驱动。LP101WH4-SLAB采用了LVDS (1 ch, 8-bit)信号接口，总共39 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。如果开发新产品想采用LP101WH4-SLAB屏幕总成，屏库®建议您向LG Display (LG Display)或其代理商了解关于LP101WH4-SLAB的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！
|
